EQUIPAMENTO AUXILIAR
Refrigerador 15F
Resfrie moldes, trilhos e sistemas hidráulicos enquanto a máquina está funcionando
Casa / Máquina de Termoformagem de Três Estações
Máquina de Termoformagem de Três Estações
Fabricação e vendas da indústria e comércio
Refrigerante: R22
Ventilador de resfriamento: 0,55kw*2
Volume do tanque de água: 240L
Potência nominal: 13,6 kw
Fonte de alimentação: 3PH-380V/50Hz
Dimensão: 1750*930*1600mm
Peso: 420kg

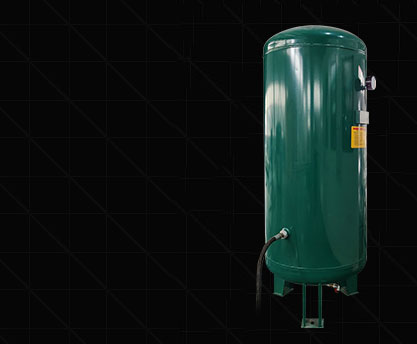

EQUIPAMENTO AUXILIARTanque de ar 1m³Uma parte auxiliar do sistema de compressão de ar para manter a pressão do ar estávelVolume: 1,0m³
Pressão: 0,8Mpa
Temperatura de projeto: 150 ℃
Altura Total: 2400mm
Diâmetro interno: 800 mm
Interface da válvula de alívio: Rp 11/2
Interface da válvula de drenagem: R 1/2
EQUIPAMENTO AUXILIARCompressor de ar
TK-3.6Obtenha ar suficiente durante a moldagemPressão de trabalho: 0,8Mpa
Deslocadores de Ar: 3,6m³/min
Potência do motor: 3PH-380V/50Hz
Dimensão: 1150x900x1350mm
Fonte de alimentação: 3PH-380V/50Hz
Método de resfriamento: Resfriado a ar
Quantidade de lubrificante: Cerca de 27L
PARÂMETRO TÉCNICO PRINCIPAL
| Modelo |
| Área de Formação (Máx.) |
| Profundidade de Formação (Máx.) |
| Espessura da folha |
| Velocidade de formação (máx.) |
| Pressão do ar |
| Consumo de ar |
| Consumo de água |
| Largura da folha (máx.) |
| Folha Adequada |
| Fonte de energia |
| Energia usada |
| Potência de aquecimento |
| Potência nominal |
| Procedimento |
| Dimensão |
| Peso |
| 520 mm x 400 mm |
| 110mm |
| 0,2-1,6 mm |
| 30 vezes/min |
| 0,6-0,8mpa |
| 3,0 m³/min |
| 0,7 m³/h |
| 550 mm |
| PP, PS, HIPS, PET, PVC, PLA etc. |
| CA 380V, 50Hz, Trifásico, Quatro fios |
| 50Kw |
| 75Kw |
| 110Kw |

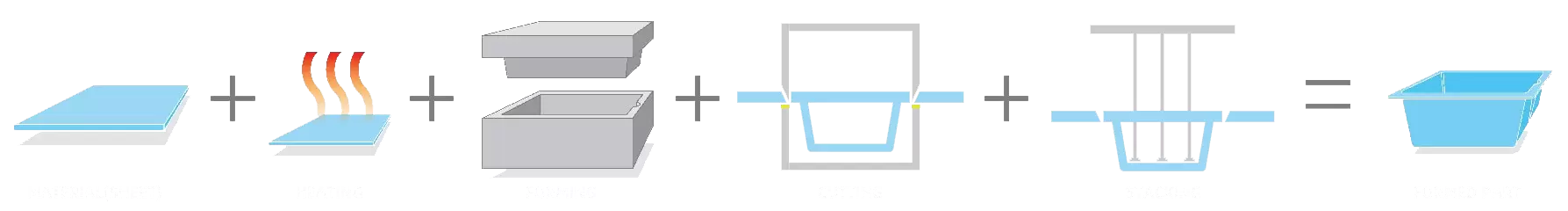

| Alimentação-Aquecimento-Formação-Corte-Empilhamento-Reciclar |
| L8200*L4650*A2670mm |
| Sobre 9T |
| 520 mm x 400 mm |
| 110mm |
| 0,2-1,6 mm |
| 30 vezes/min |
| 0,6-0,8mpa |
| 3,0 m³/min |
| 0,7 m³/h |
| 550 mm |
| PP, PS, HIPS, PET, PVC, PLA etc. |
| CA 380V, 50Hz, Trifásico, Quatro fios |
| 50Kw |
| 75Kw |
| 110Kw |
| Alimentação-Aquecimento-Formação-Corte-Empilhamento-Reciclar |
| L8200*L4650*A2670mm |
| Sobre 9T |
Alta seguranca
Alta estabilidade
Barulho baixo
Energia baixa
consumo
Nota alta
Totalmente automatizado

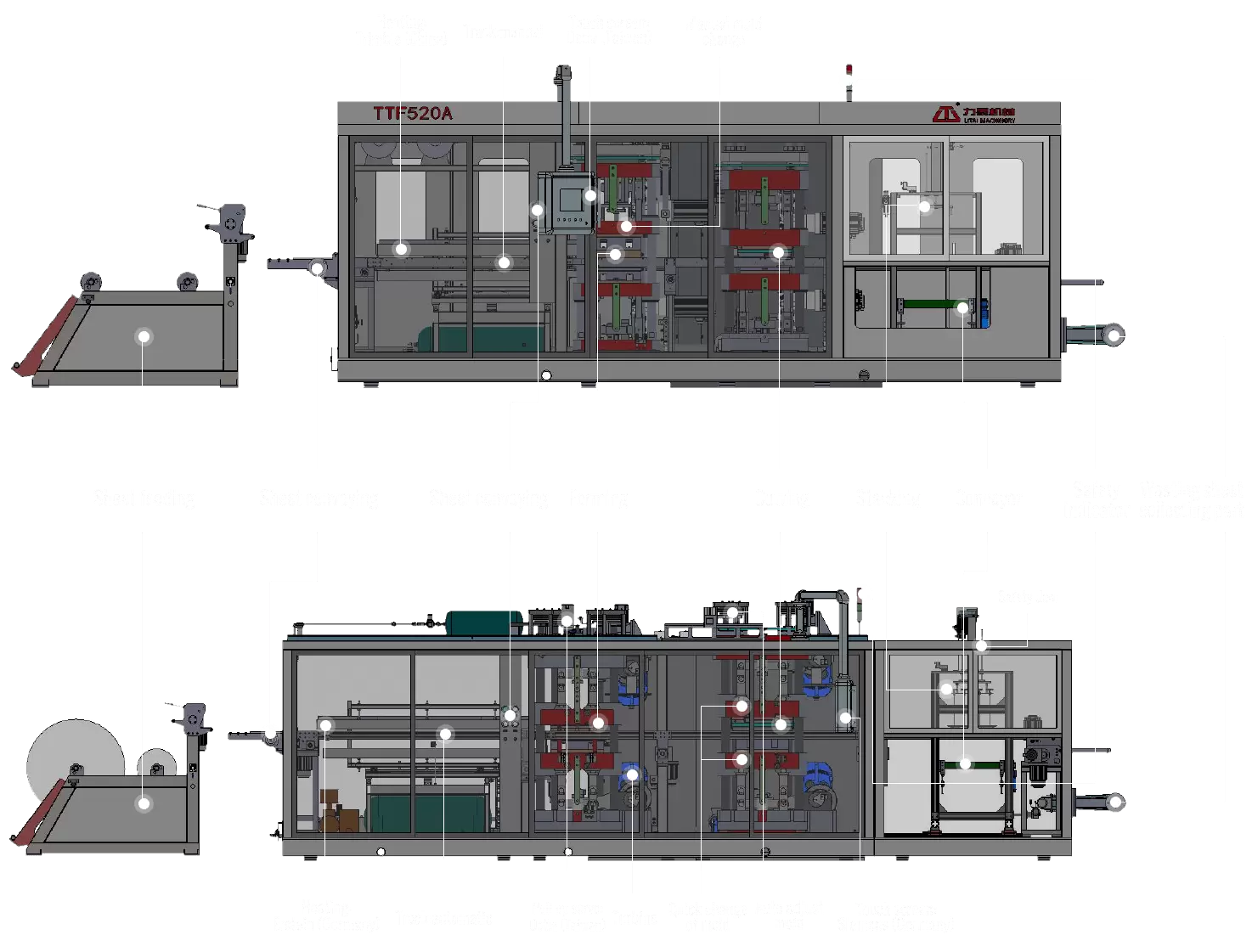

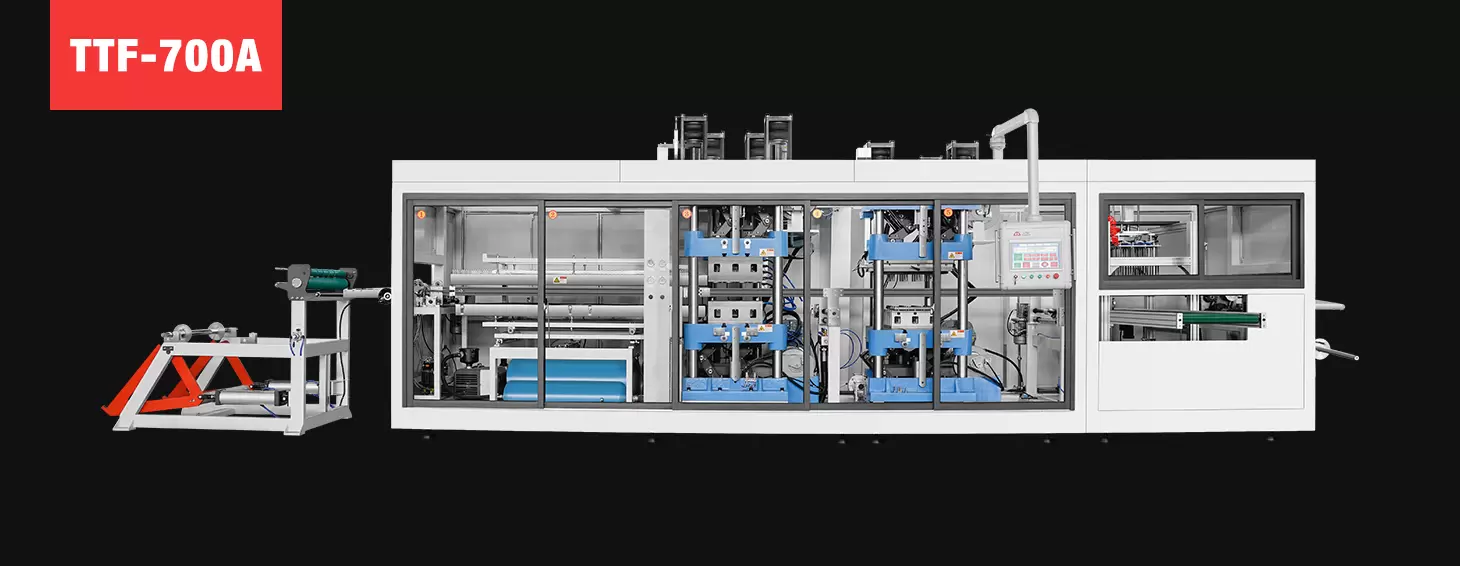

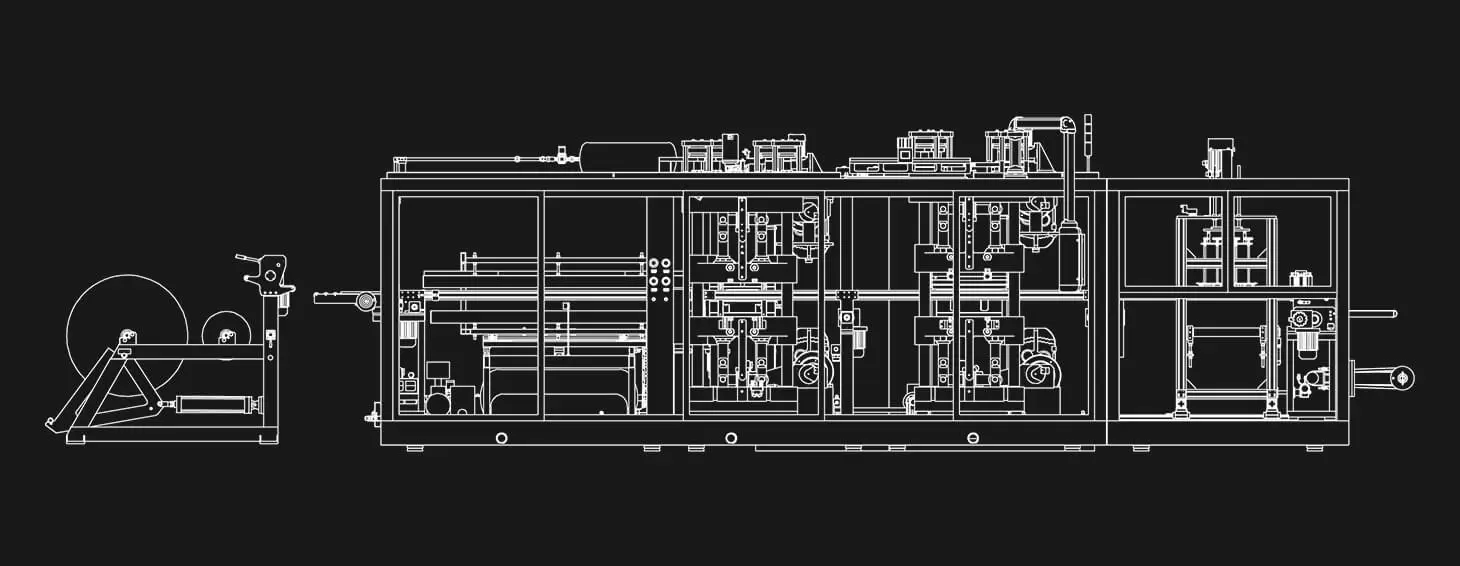

Diagrama de linha TTF-700A

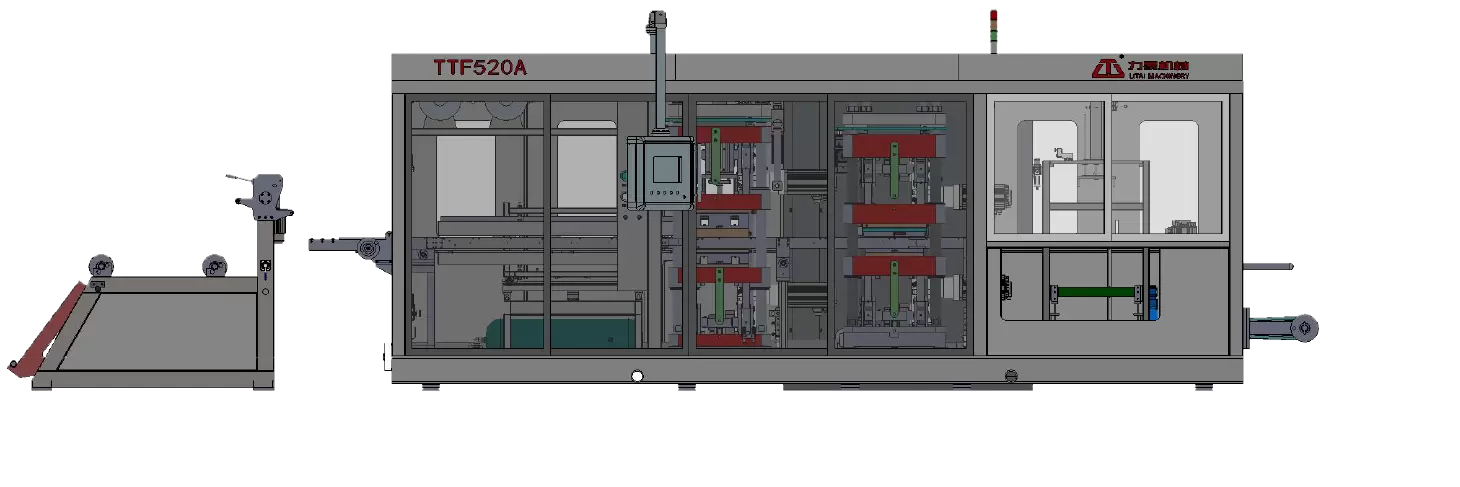

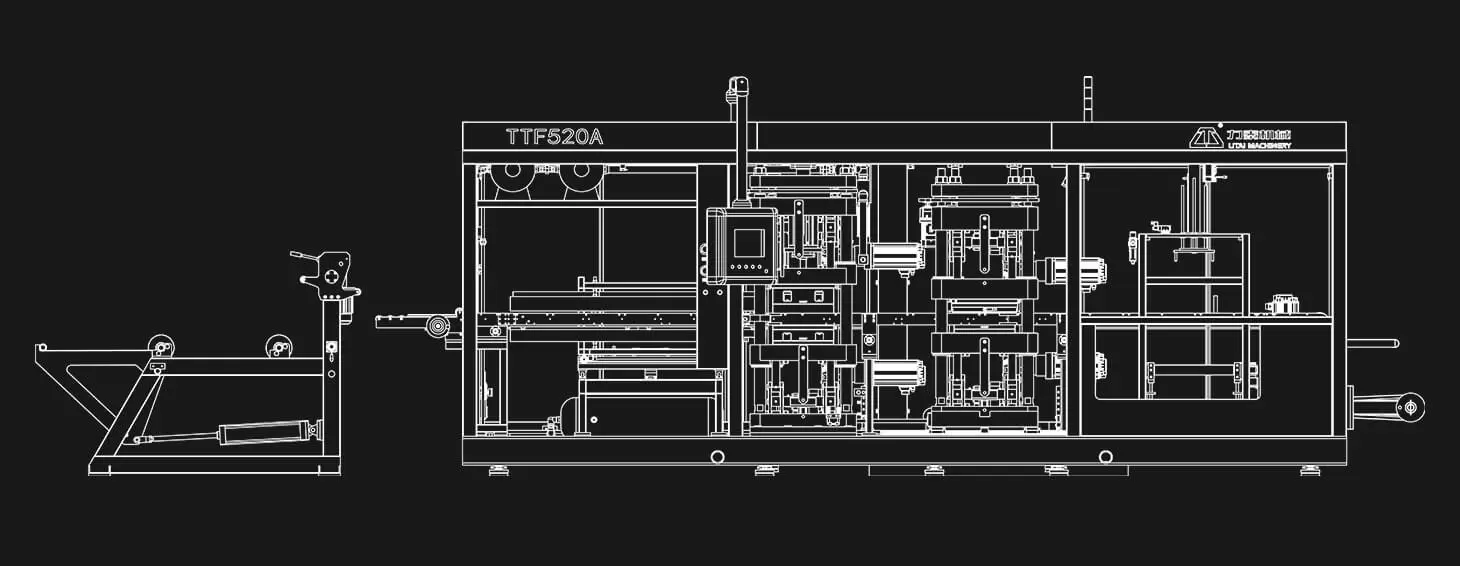

Diagrama de linhas TTF-520A

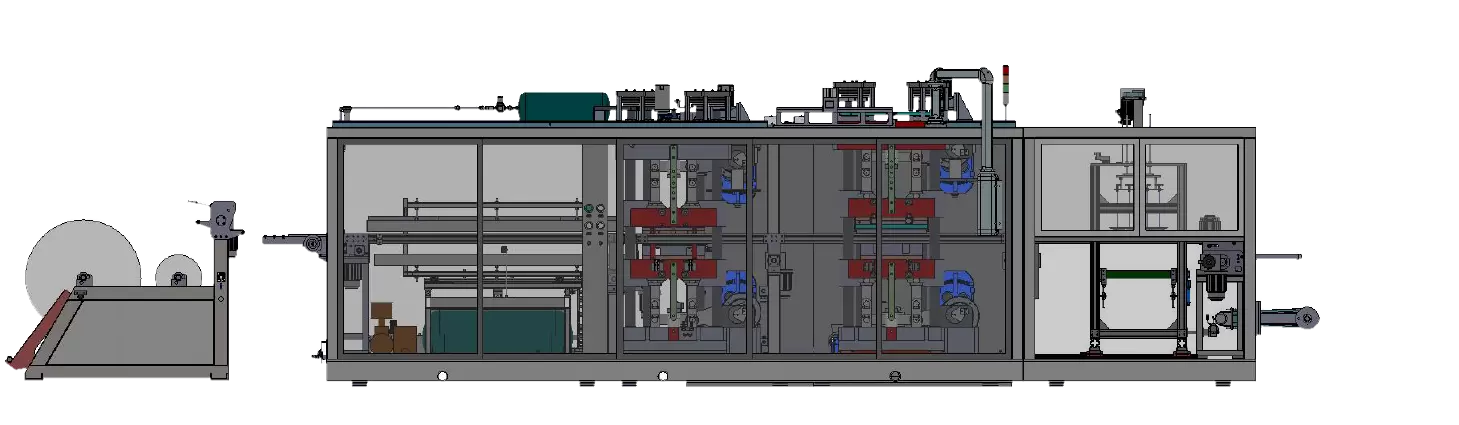

Diagrama de linhas TTF-820A
Inscrição

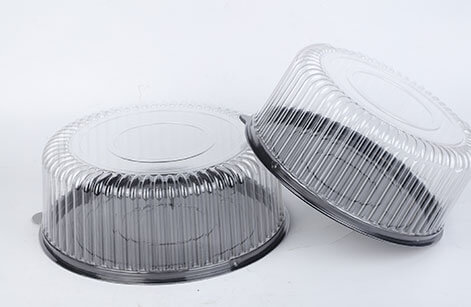

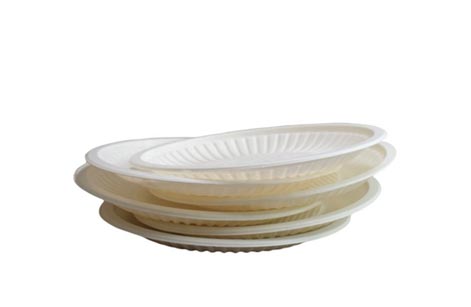

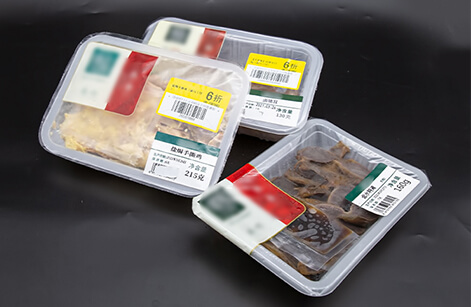

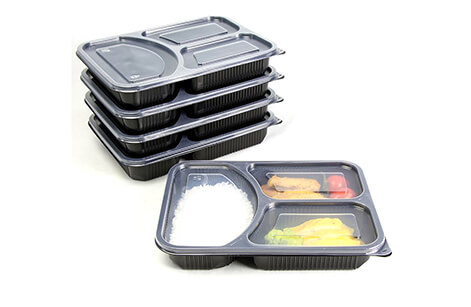

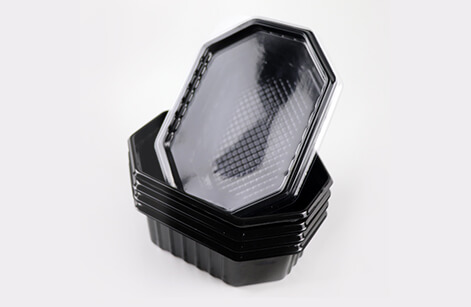

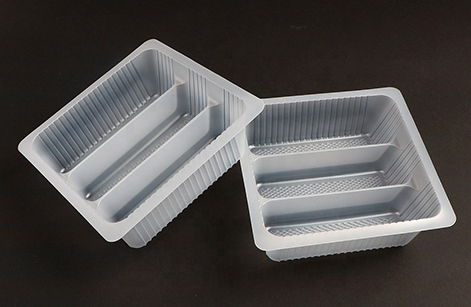

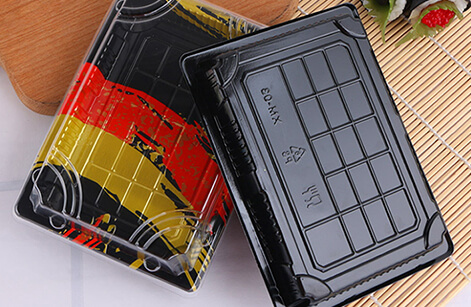

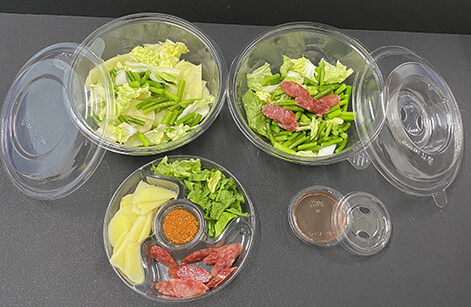

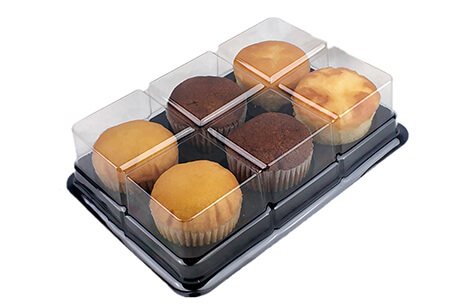

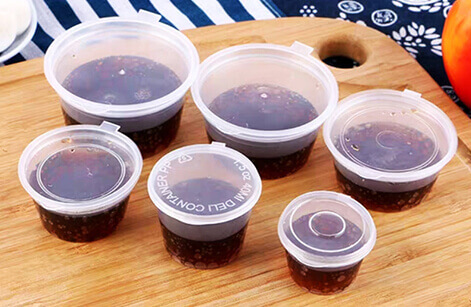

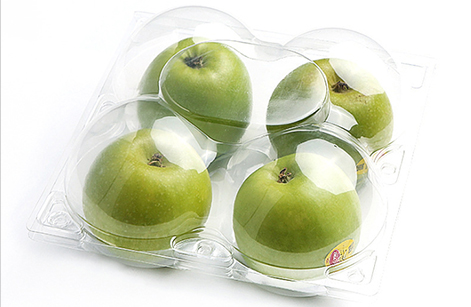

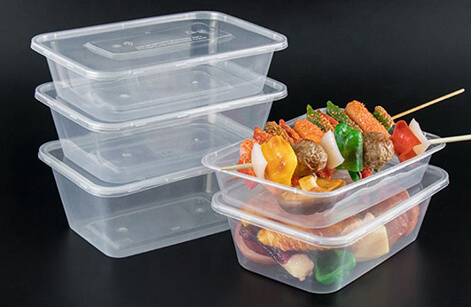

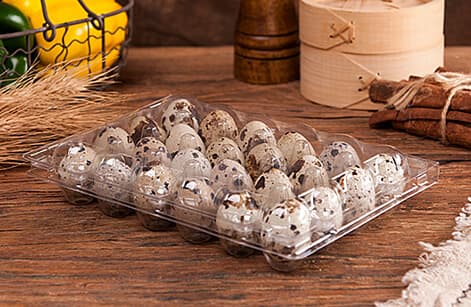

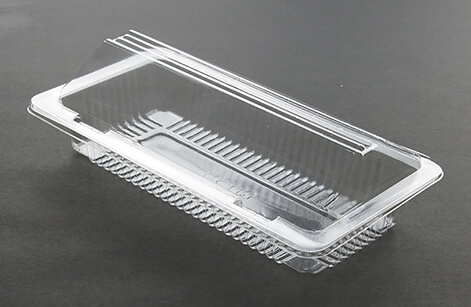

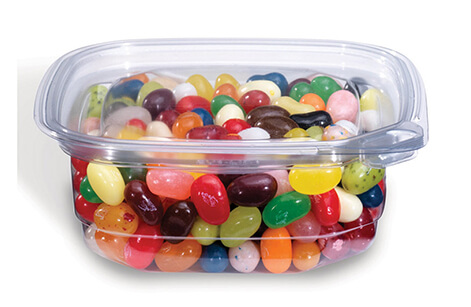

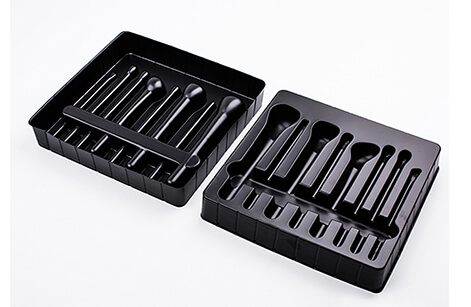

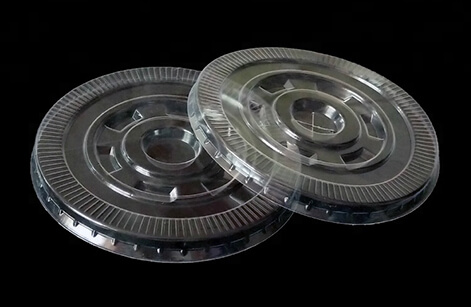

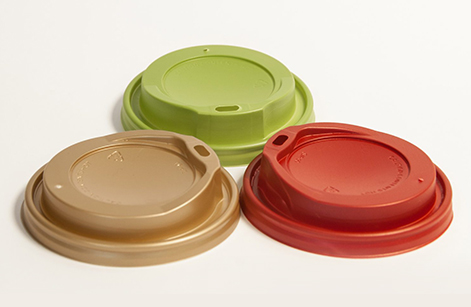

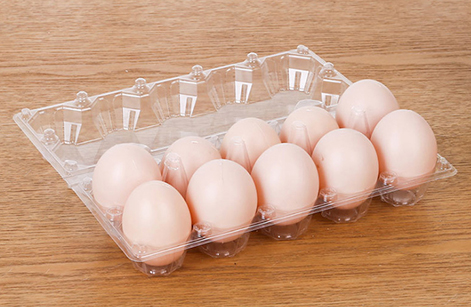

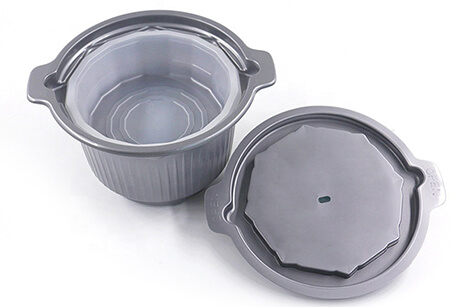

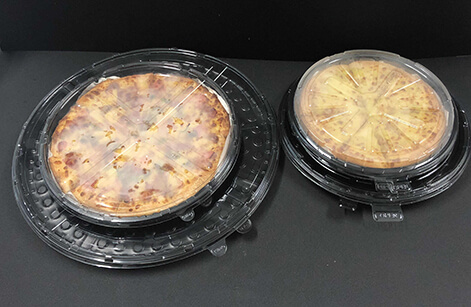

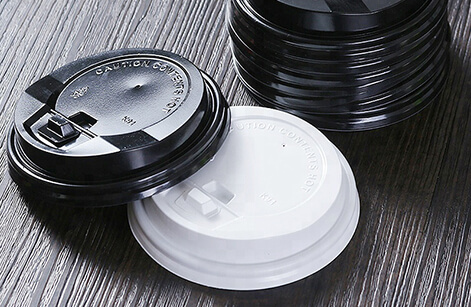

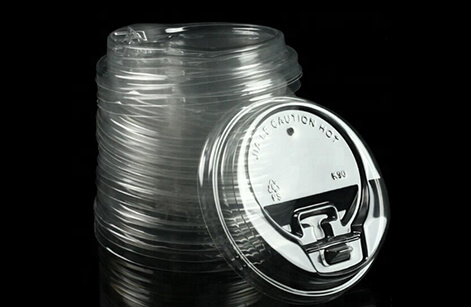

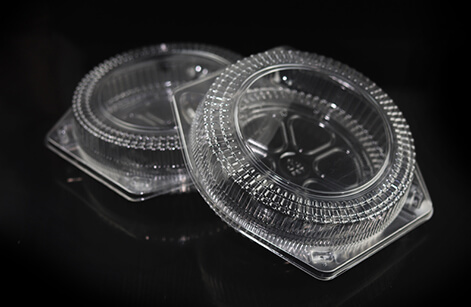

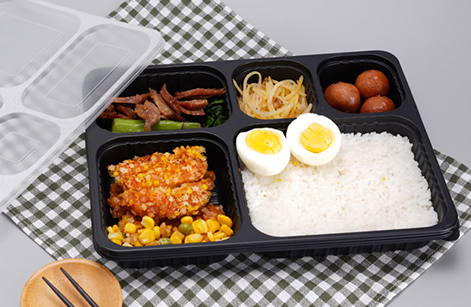

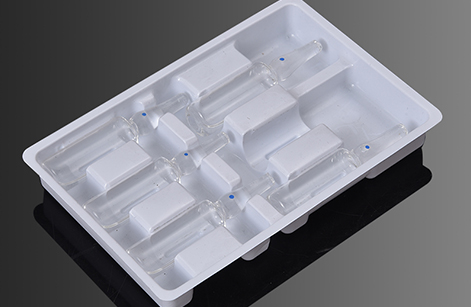

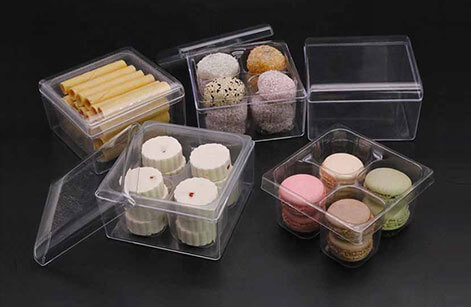

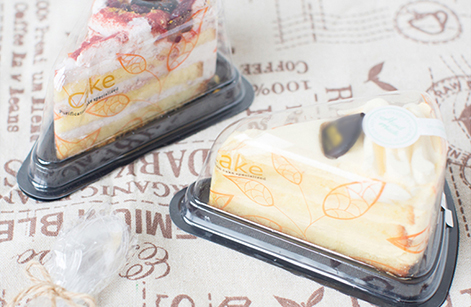

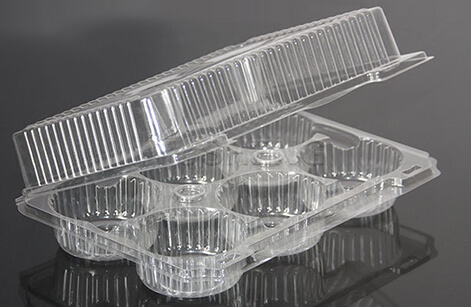

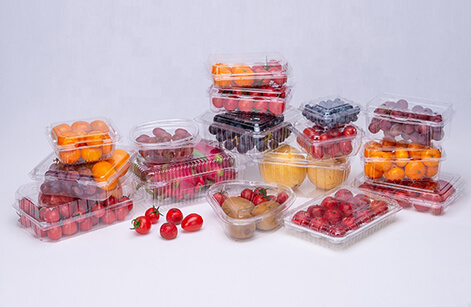

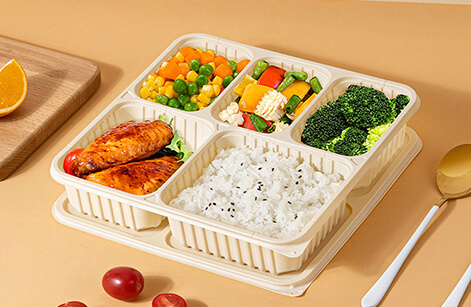

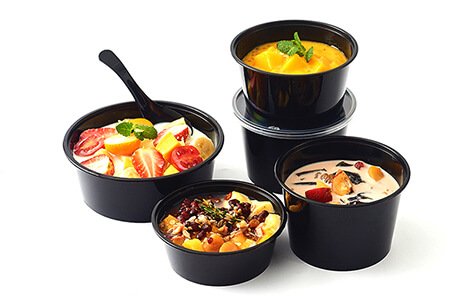

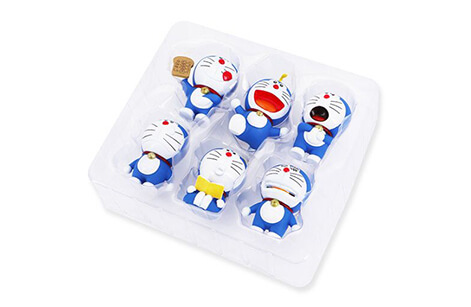

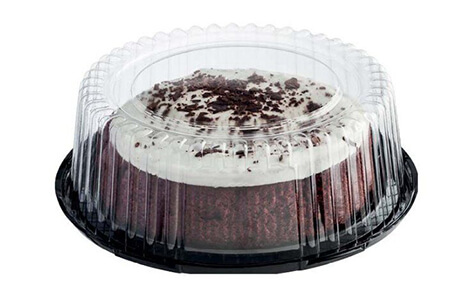

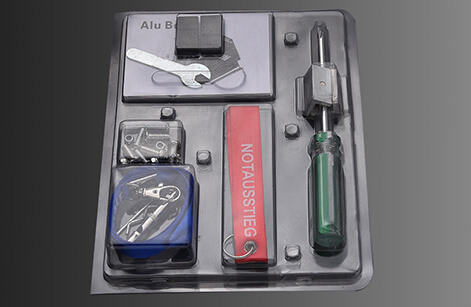

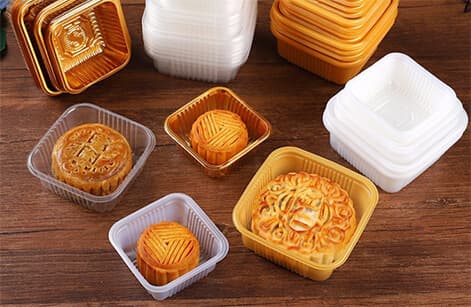

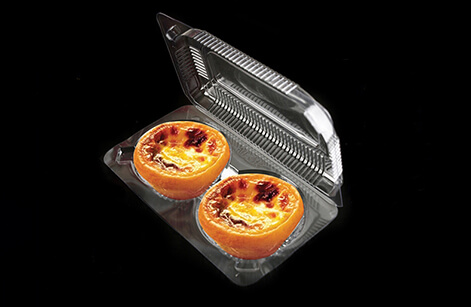

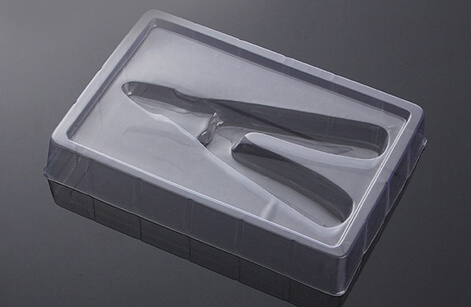

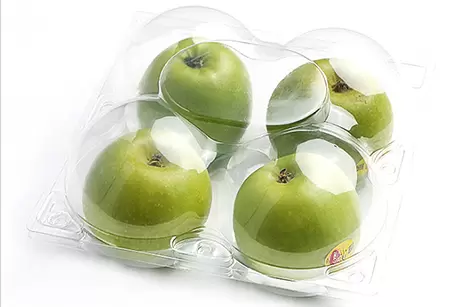

A máquina de termoformagem totalmente automática da série TTF é o nosso produto principal desenvolvido mais recente. A máquina combina moldagem, puncionamento, corte e empilhamento no processo. amplamente utilizado e adequado para a maioria dos clientes solicitados, pode produzir bandejas plásticas, recipientes, caixas, tampas, etc. A máquina é totalmente acionada por servo motor. operação estável, baixo ruído, alta eficiência, alta qualidade.
Aquecimento:
Trimble (China) Track:manual Tela sensível ao toque:
Detla (Taiwan) Molde manual
mudar
Trimble (China) Track:manual Tela sensível ao toque:
Detla (Taiwan) Molde manual
mudar

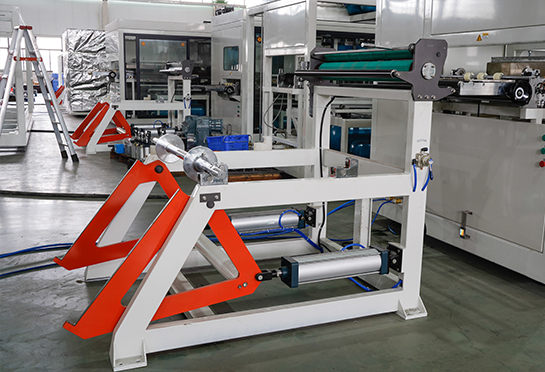

- Alimentação de folhas
- Transporte de folhas

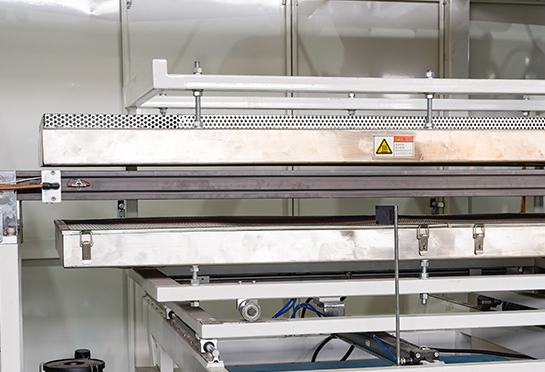

- Aquecimento:
Trimble (China)
- Trilha:manual

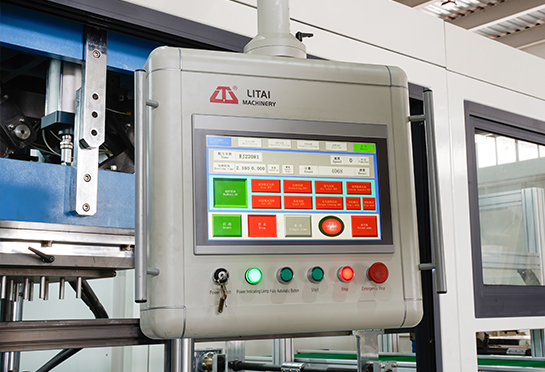

- Tela sensível ao toque:
Detla (Taiwan)
- molde manual
mudar
- Barômetro
- formando
- Corte
- Empilhamento
- Segurança
indicador - transportador

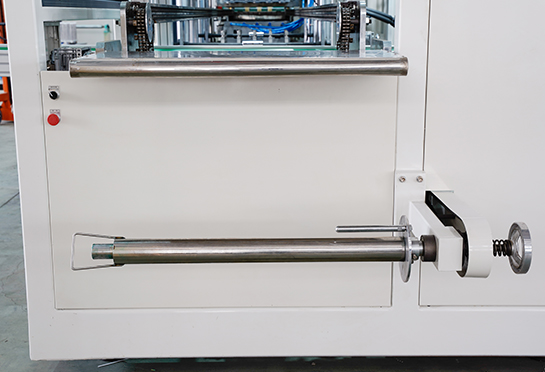

- Desperdiçar folha
coletando parte

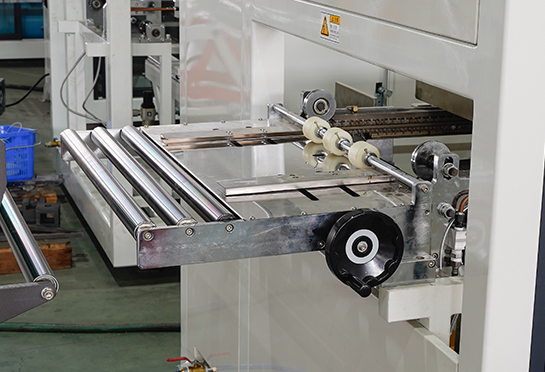

Alimentação de folhas
Alimentação de folhas

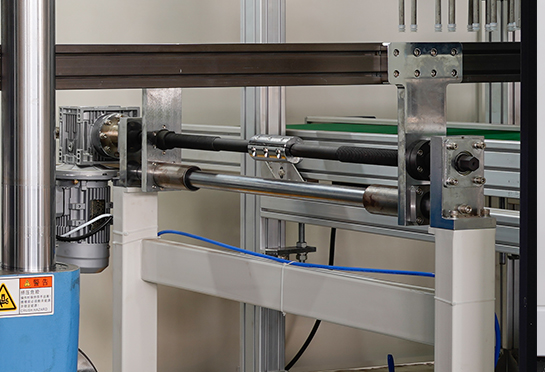

Transporte de folhas
Transporte de folhas
Barômetro
Barômetro

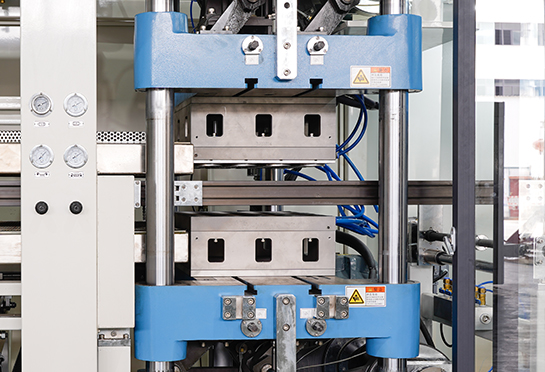

formando
formando

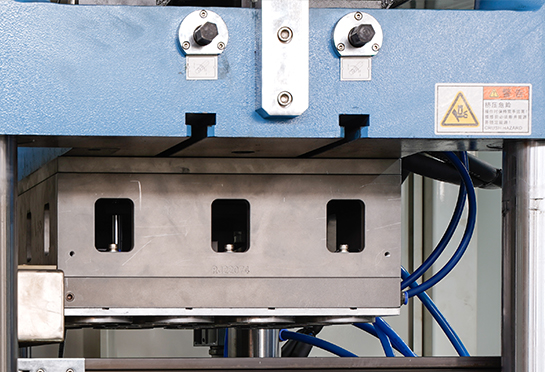

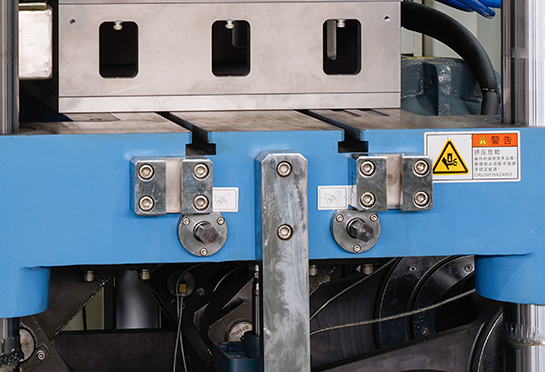

Corte
Corte

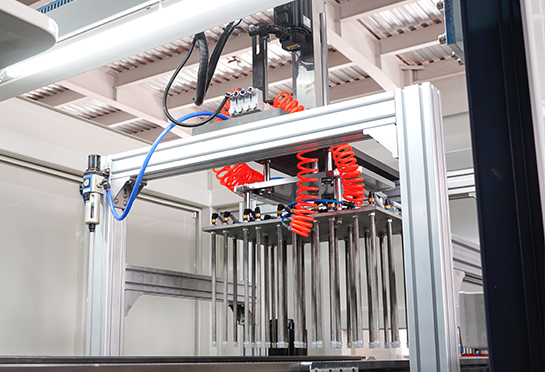

Empilhamento
Empilhamento

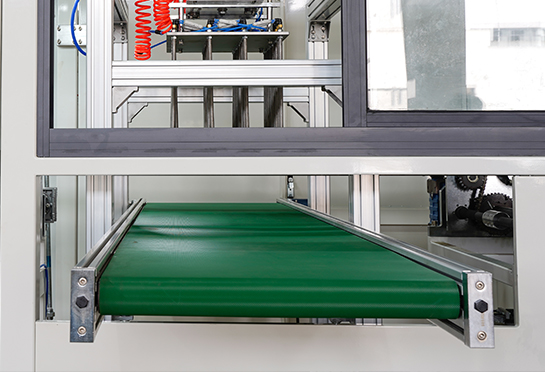

transportador
transportador
Segurança
indicador![]()
indicador
Segurança
indicador
indicador
Desperdiçar folha
coletando parte
coletando parte
Desperdiçar folha
coletando parte
coletando parte
- Alimentação de folhas
- Transporte de folhas
- Aquecimento:
Erstein (Alemanha)
- Pista: automática
- Barômetro
- Puxe o servo:
Detla (Taiwan)
- formando
- Turbina
- Mudança rápida
de mofo
- Mudança rápida
de mofo - Auto-ajuste
mofo
- Corte

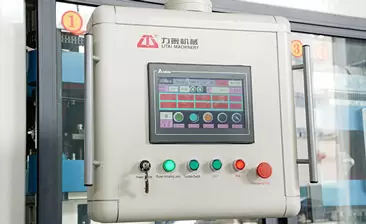

- Tela sensível ao toque:
Siemens (Alemanha) - Segurança
indicador
- Empilhamento
- transportador
- Indicador de segurança
- Desperdiçar folha
coletando parte
Aquecimento:
Erstein (Alemanha) Track: Automatic Puxe o servo:
Troca rápida da turbina Detla (Taiwan)
do molde Ajuste automático
tela de toque do molde :
Siemens (Alemanha)
Erstein (Alemanha) Track: Automatic Puxe o servo:
Troca rápida da turbina Detla (Taiwan)
do molde Ajuste automático
tela de toque do molde :
Siemens (Alemanha)
RESUMO DA MÁQUINA

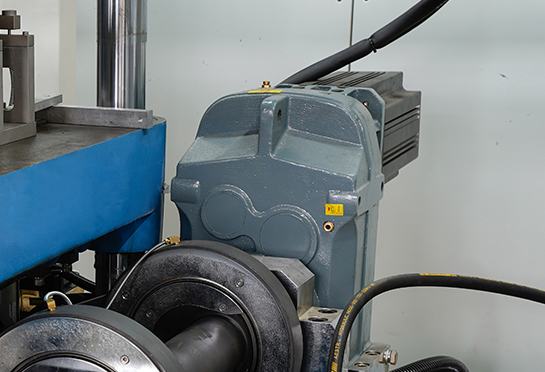

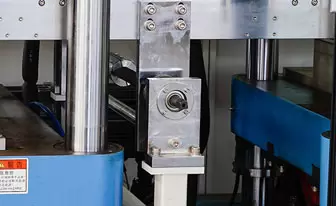

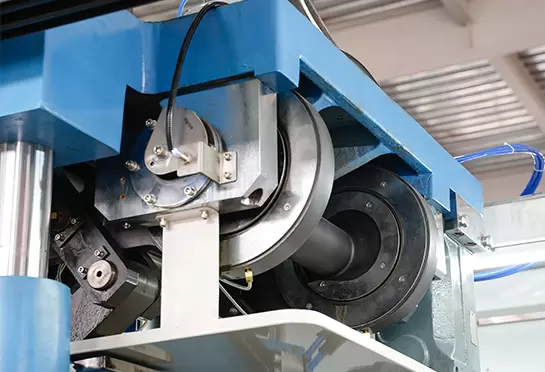

- Cada estação é acionada pela estrutura de articulação excêntrica da manivela.
- A parte de alimentação e aquecimento tem interruptor optoeletrônico para evitar erros de operação do processo de produção.

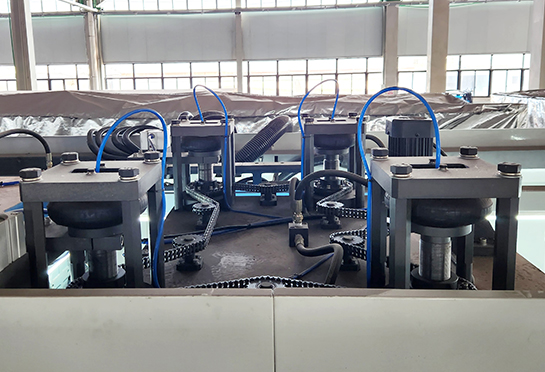

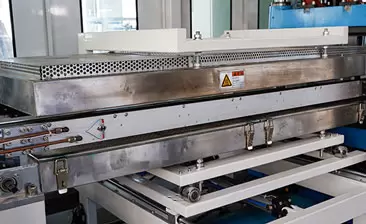

- A corrente dentada feita de 65#Mn, ajudando a transportar a folha. Trilhos de alumínio com refrigeração a água, economize água.

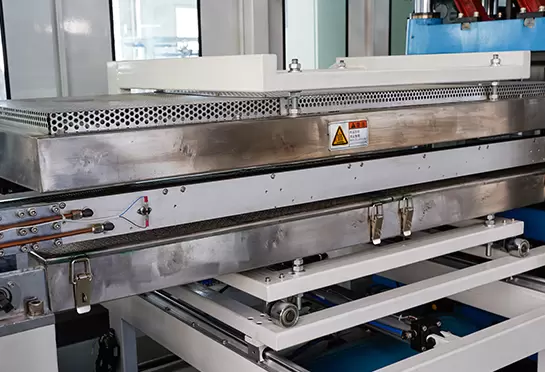

- A máquina adota o sistema de temperatura PID, mostra alta precisão e tolerância de controle de temperatura ＜1℃.
- Existe um dispositivo de troca rápida de molde, que reduz extremamente o tempo de troca de molde.

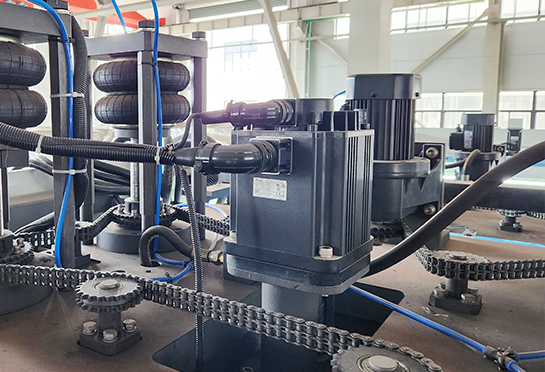

- Cada servo motor possui proteção contra sobrecarga para o excesso de trabalho da máquina.
- O baixo baricentro e a altura dos produtos acabados, bem como o funcionamento constante, garantem uma operação fácil e uma visualização amigável.

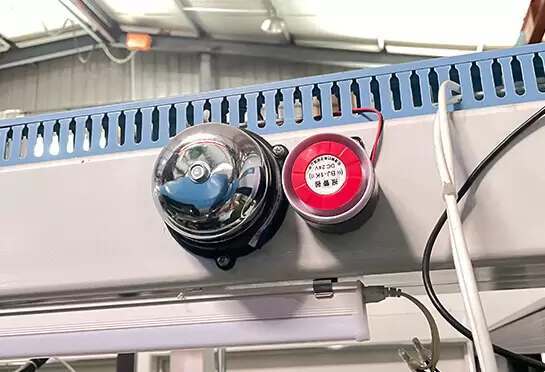

- Existe uma função de alarme das portas de correr.
- Existe um dispositivo de troca rápida de molde, que reduz extremamente o tempo de troca de molde.
Cada estação é acionada pela estrutura de articulação excêntrica da manivela.

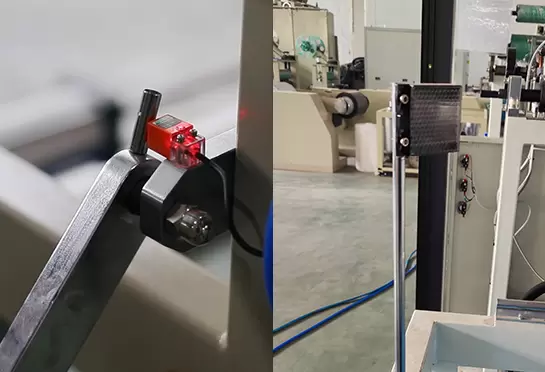

A parte de alimentação e aquecimento tem interruptor optoeletrônico para evitar erros de operação do processo de produção.
A corrente dentada feita de 65#Mn, ajudando a transportar a folha. Trilhos de alumínio com refrigeração a água, economize água.
A máquina adota o sistema de temperatura PID, mostra alta precisão e tolerância de controle de temperatura ＜1℃.

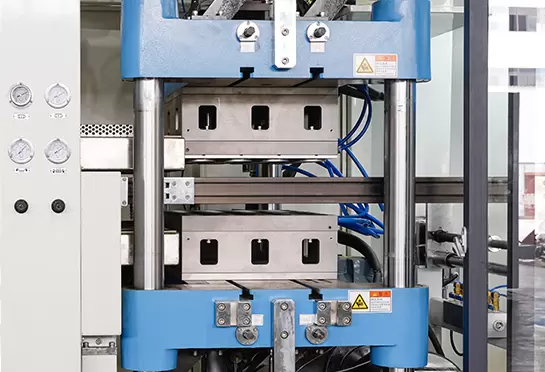

Existe um dispositivo de troca rápida de molde, que reduz extremamente o tempo de troca de molde.
Cada servo motor possui proteção contra sobrecarga para o excesso de trabalho da máquina.

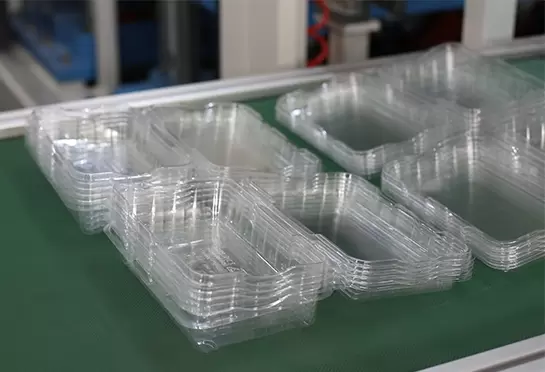

O baixo baricentro e a altura dos produtos acabados, bem como o funcionamento constante, garantem uma operação fácil e uma visualização amigável.
Existe uma função de alarme das portas de correr.
Existe um dispositivo de troca rápida de molde, que reduz extremamente o tempo de troca de molde.
