EQUIPAMENTO AUXILIAR
Refrigerador 15F
Resfrie moldes, trilhos e sistemas hidráulicos enquanto a máquina estiver em funcionamento
Casa /
Máquina Termoformadora de Quatro Estações
Máquina Termoformadora de Quatro Estações
Fabricação e vendas da indústria e comércio
Refrigerante: R22
Ventilador de resfriamento: 0,55kw*2
Volume do tanque de água: 150L
Potência nominal: 13,6 kw
Fonte de alimentação: 3PH-380V/50Hz
Dimensão: C1500xL850xA1450mm
Peso: 750 kg
EQUIPAMENTO AUXILIARTanque de ar 1m³Uma parte auxiliar do sistema de compressão de ar para manter a pressão do ar estávelVolume: 1,0m³
Pressão: 0,8 Mpa
Temperatura de projeto: 150℃
Altura total: 2400 mm
Diâmetro interno: 800 mm
Interface de válvula de alívio: Rp 11/2
Interface da válvula de drenagem: R 1/2
EQUIPAMENTO AUXILIARCompressor de ar
TK-3.6Obtenha ar suficiente durante a moldagemPressão de trabalho: 0,8 Mpa
Deslocamento de ar: 3,6m³/min
Potência do motor: 3PH-380V/50Hz
Dimensão: 1150x900x1350mm
Fonte de alimentação: 3PH-380V/50Hz
Método de resfriamento: Resfriado a ar
Quantidade de lubrificante: cerca de 27L
PARÂMETRO TÉCNICO PRINCIPAL
| Modelo |
| Área de Formação (Máx.) |
| Profundidade de Formação (Máx.) |
| Espessura da folha |
| Velocidade de formação (máx.) |
| Pressão do ar |
| Consumo de ar |
| Consumo de água |
| Largura da folha (máx.) |
| Folha Adequada |
| Fonte de energia |
| Energia usada |
| Potência de aquecimento |
| Potência nominal |
| Procedimento |
| Dimensão |
| Peso |
| 700 mm x 550 mm |
| 120mm |
| 0,2-1,6 mm |
| 30 vezes/min |
| 0,6-0,8mpa |
| 3,6 m³/min |
| 0,7 m³/h |
| 730 mm |
| PP, PS, HIPS, PET, PVC, PLA etc. |
| CA 380V, 50Hz, Trifásico, Quatro fios |
| 105Kw |
| 118 Kw |
| 210Kw |
| Alimentação-Aquecimento-Formação-Perfuração-Corte-Empilhamento-Reciclar |
| C13000*L4500*A2800mm |
| Cerca de 25T |
| 700 mm x 550 mm |
| 120mm |
| 0,2-1,6 mm |
| 30 vezes/min |
| 0,6-0,8mpa |
| 3,6 m³/min |
| 0,7 m³/h |
| 730 mm |
| PP, PS, HIPS, PET, PVC, PLA etc. |
| CA 380V, 50Hz, Trifásico, Quatro fios |
| 105Kw |
| 118 Kw |
| 210Kw |
| Alimentação-Aquecimento-Formação-Perfuração-Corte-Empilhamento-Reciclar |
| C13000*L4500*A2800mm |
| Cerca de 25T |
Alta segurança
Alta estabilidade
Baixo ruído
Baixa energia
consumo
Alta utilização
Totalmente automático

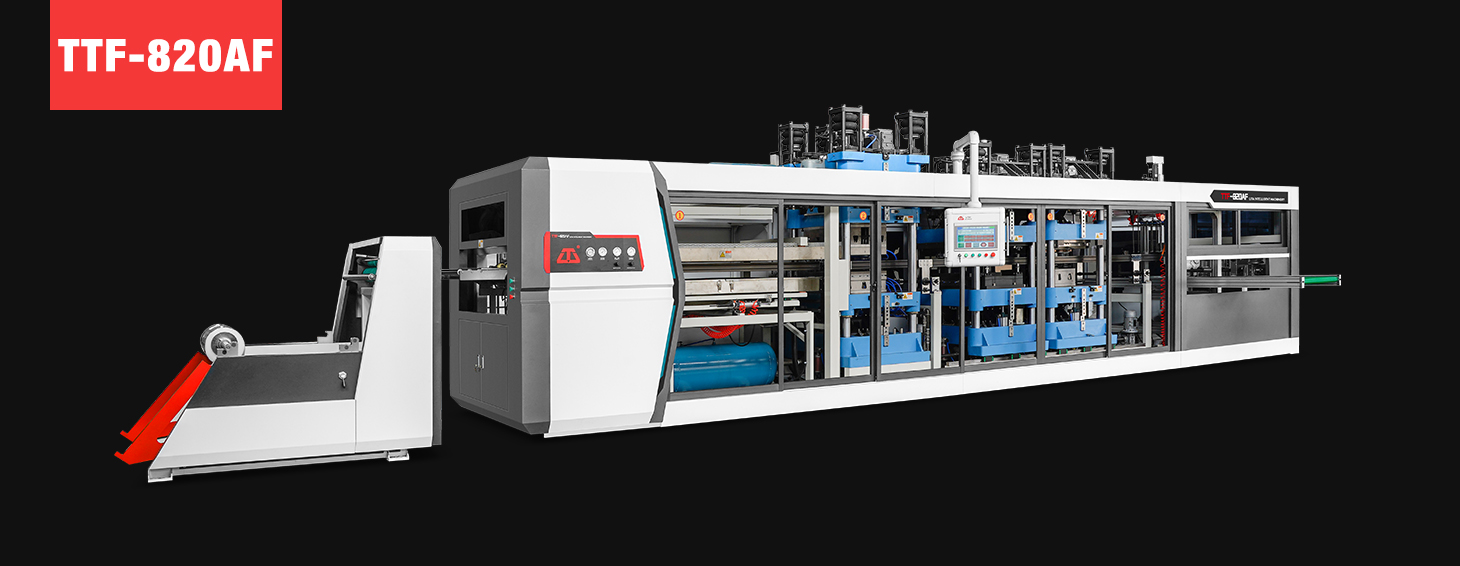

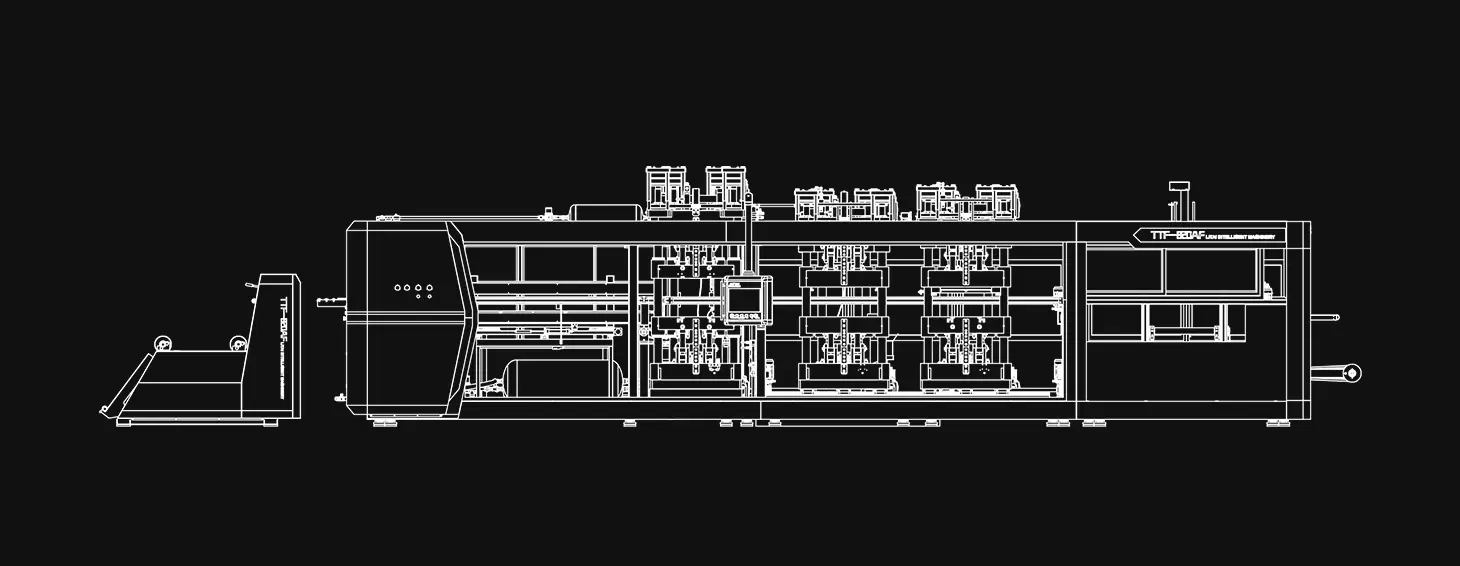

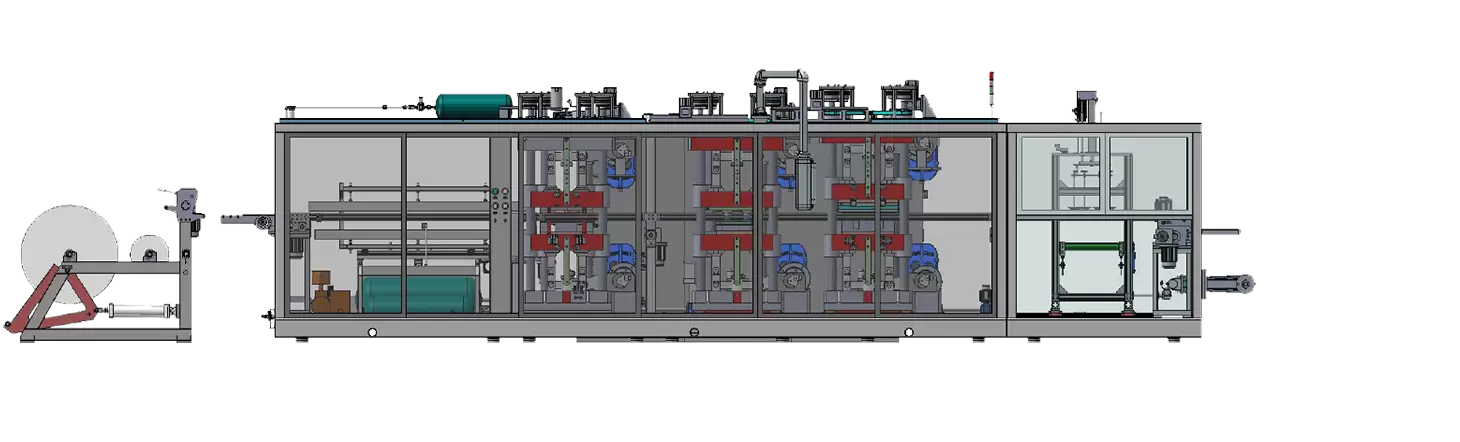

Diagrama de linha TTF-820AF

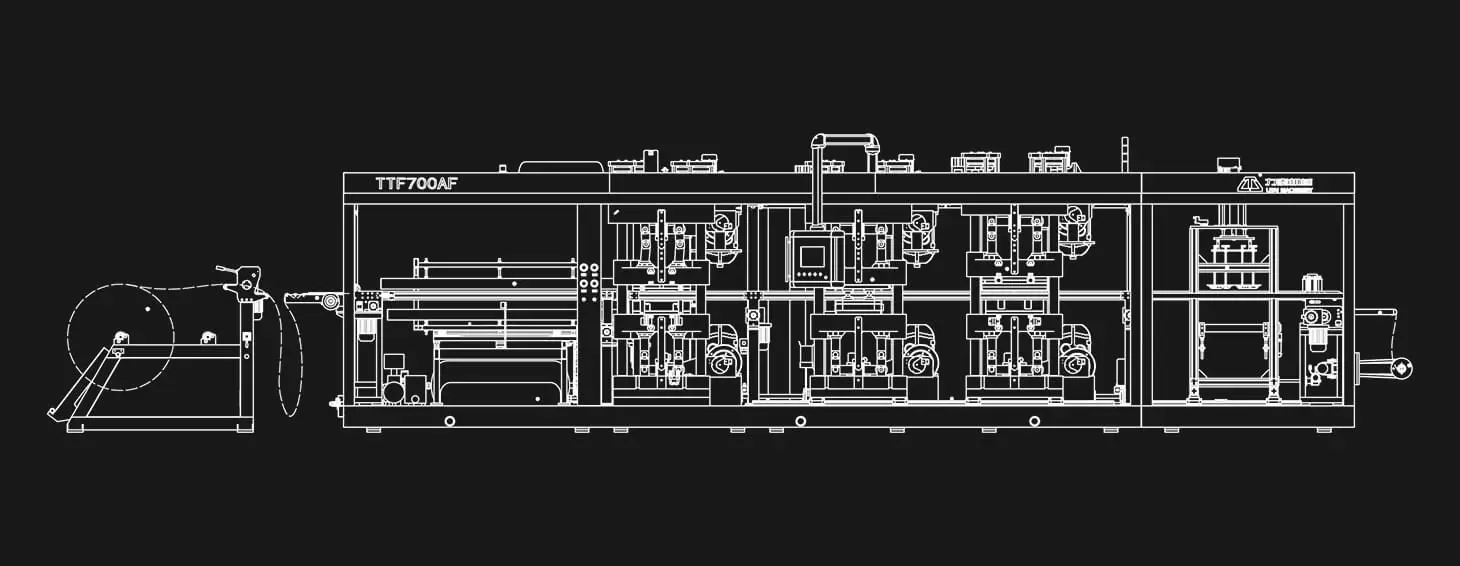

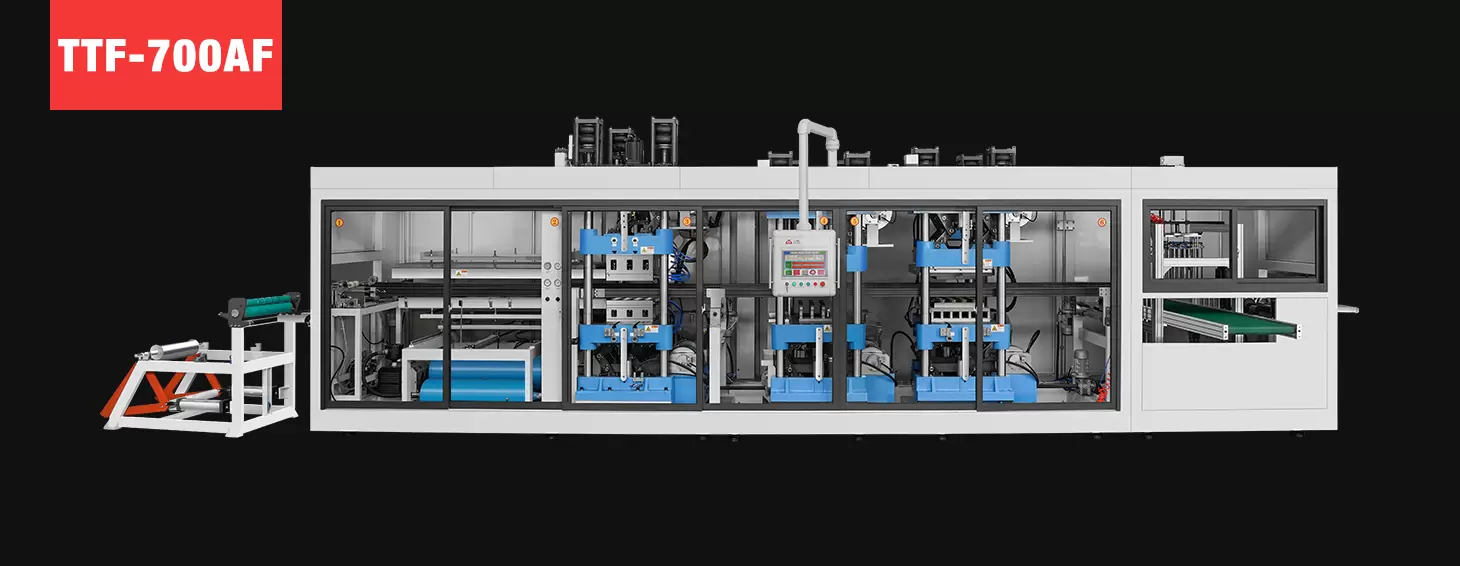

Diagrama de linha TTF-700AF

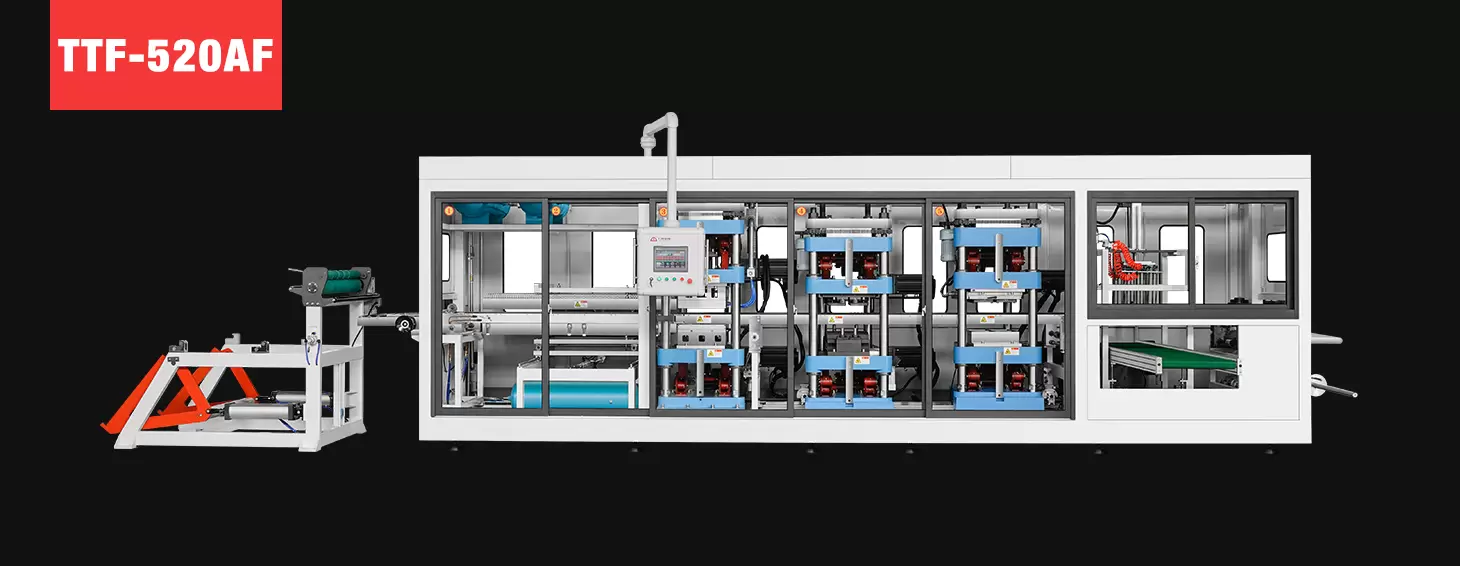

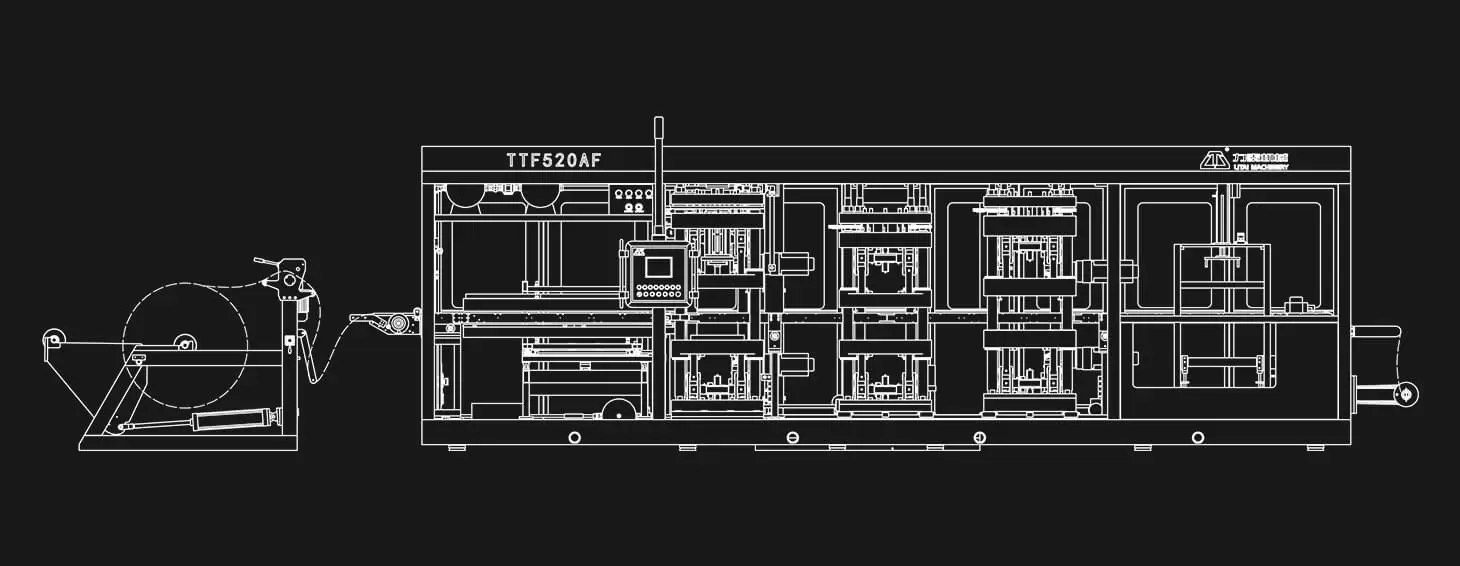

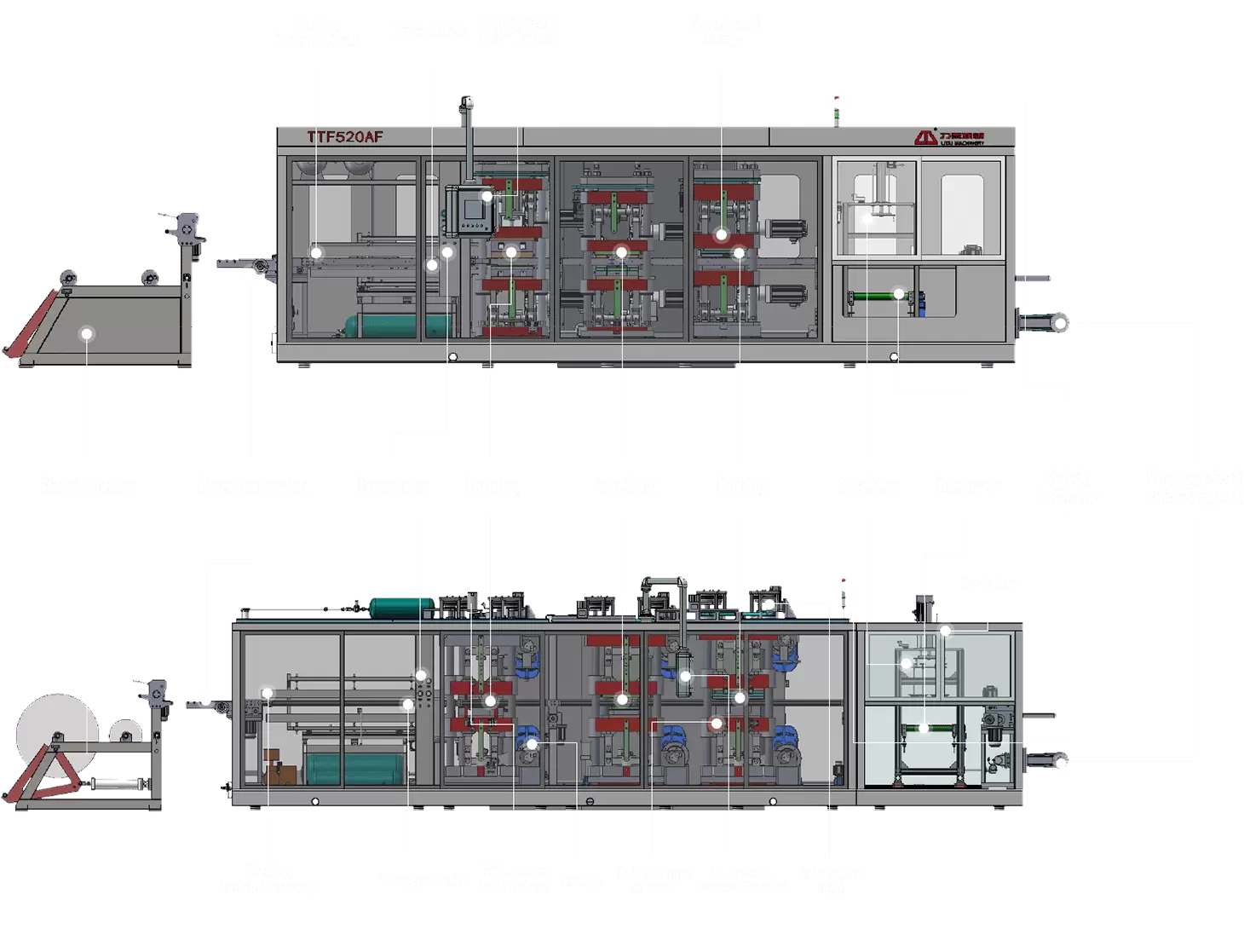

Diagrama de linha TTF-520AF
Inscrição

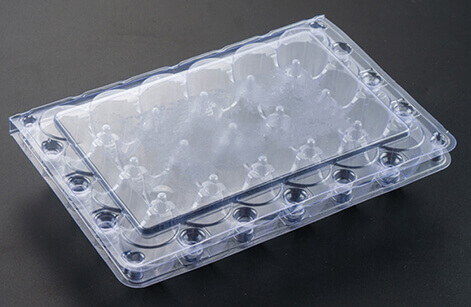

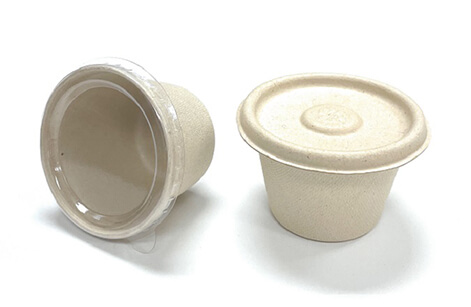

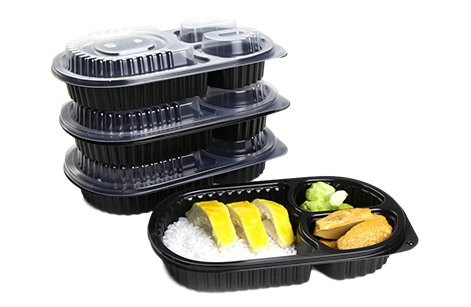

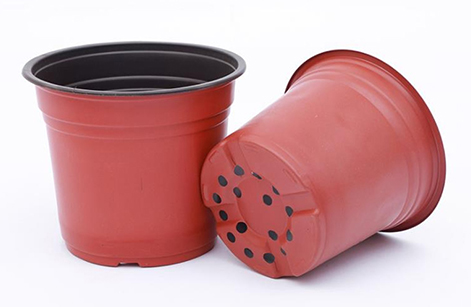

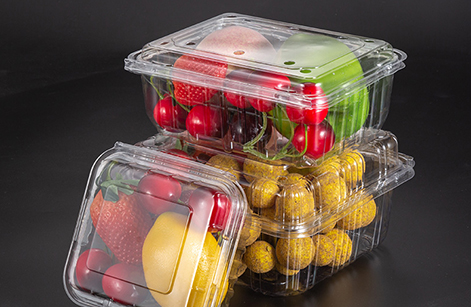

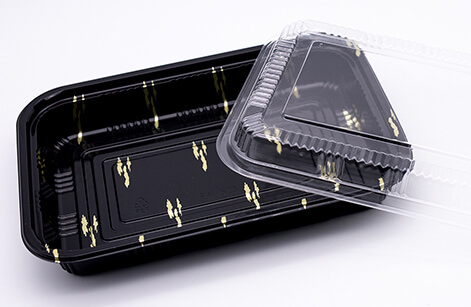

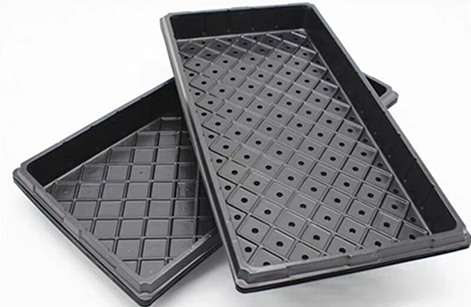

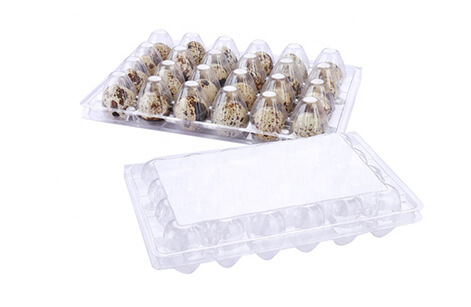

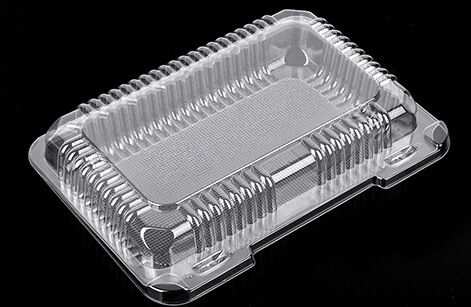

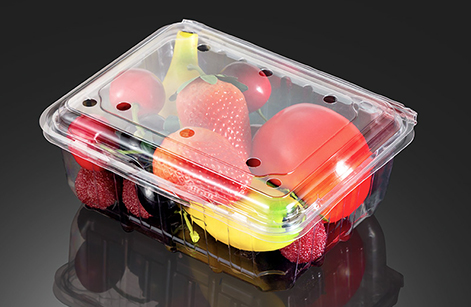

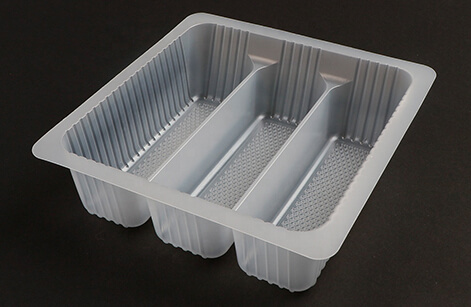

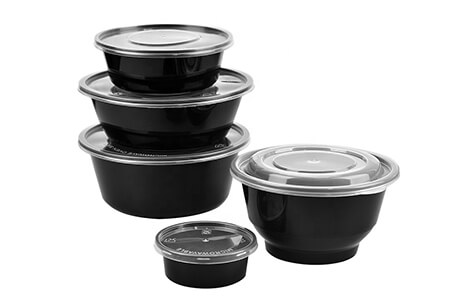

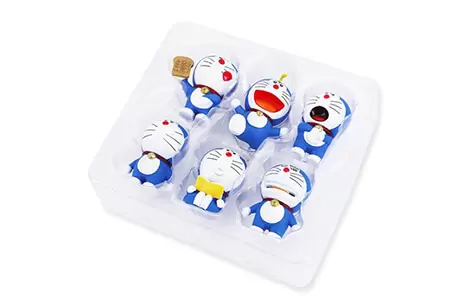

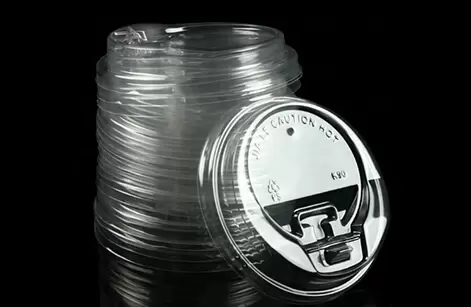

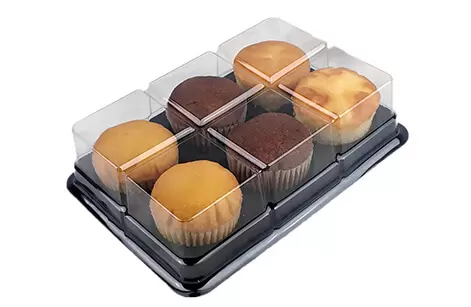

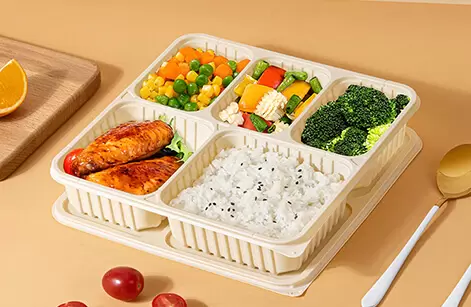

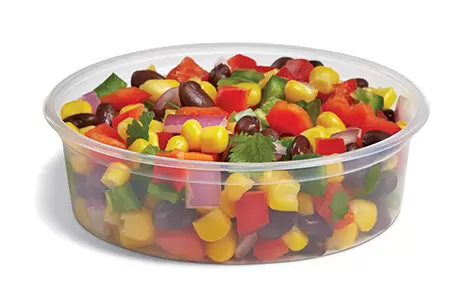

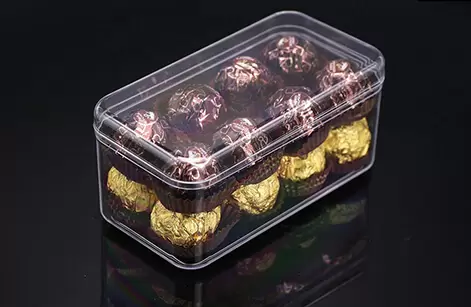

A máquina termoformadora totalmente automática da série TTF é a nossa mais recente produto principal desenvolvido. A máquina de termoformagem de plástico combina moldagem, puncionamento, corte e empilhamento no processo. Para a produção de produtos plásticos descartáveis. Adequado para a maioria dos clientes solicitados, pode produzir bandejas de plástico, recipientes de garra, lancheiras, caixa de frutas com orifício lateral, tampas, bandeja de ampola, caixa de morango e mirtilo, etc., recipientes de plástico com orifícios. A máquina é totalmente acionada por servo motor. Operação estável, baixo ruído, alta eficiência, alta qualidade.

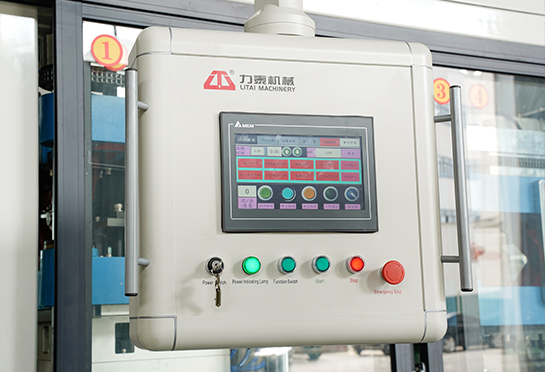

Tela sensível ao toque:
Trilha Detla (Taiwan):
molde manualmanual
mudar
Trilha Detla (Taiwan):
molde manualmanual
mudar
- Transporte de folhas
- Transporte de folhas
- Aquecimento:
Trimble (China)
- Faixa:manual
- Tela sensível ao toque:
Detla (Taiwan)
- Molde manual
mudar
- Formando
- Socos
- Corte
- Empilhamento
- Segurança
indicador - Transportador
- Folha de desperdício
parte de coleta

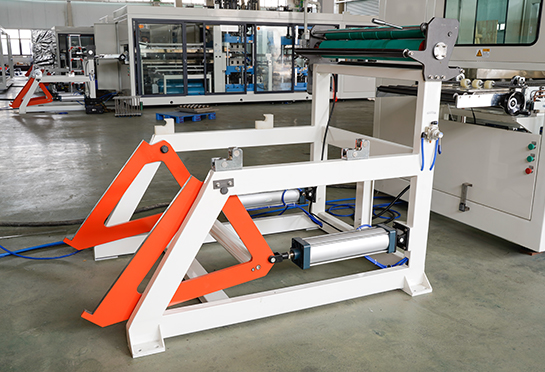

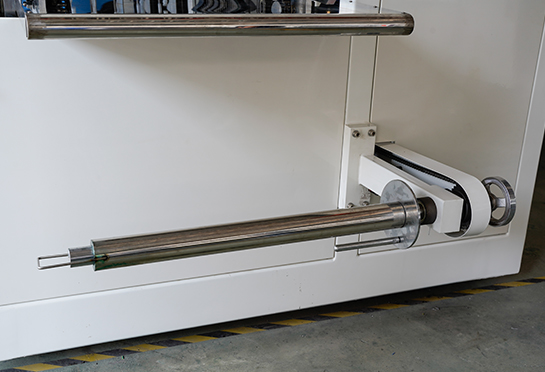

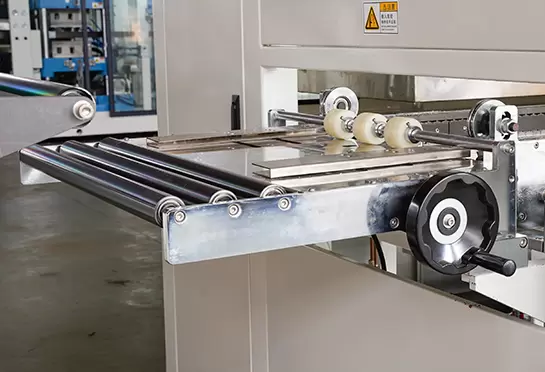

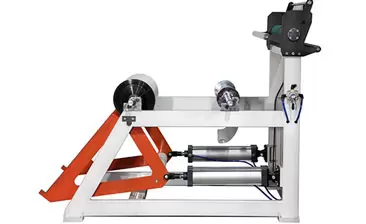

Alimentação de folhas
Alimentação de folhas

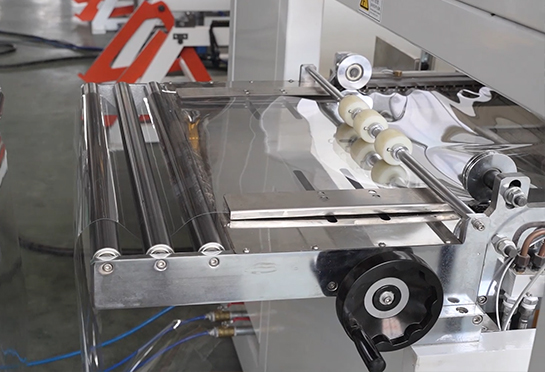

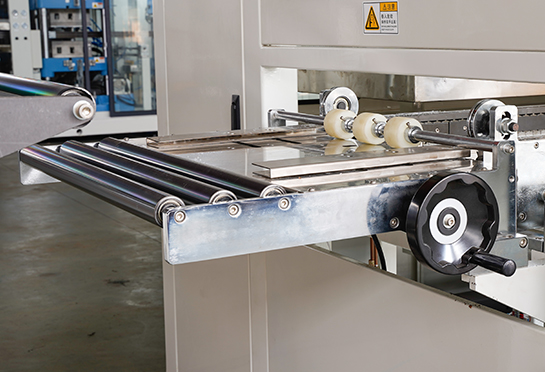

Transporte de folhas
Transporte de folhas

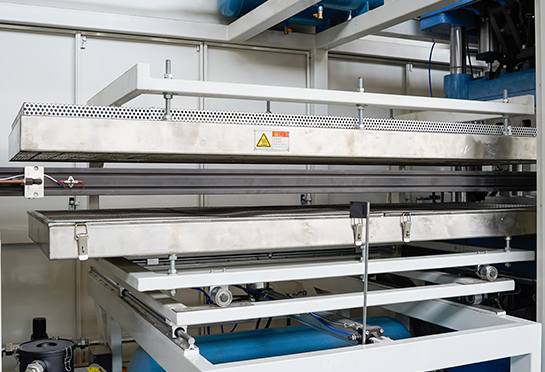

Aquecimento:
Elstein (Alemanha)
Elstein (Alemanha)
Aquecimento:
Elstein (Alemanha)
Elstein (Alemanha)

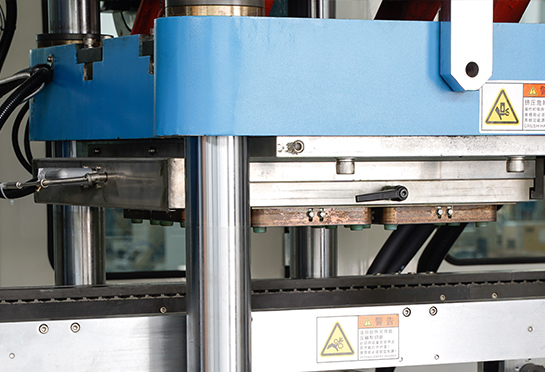

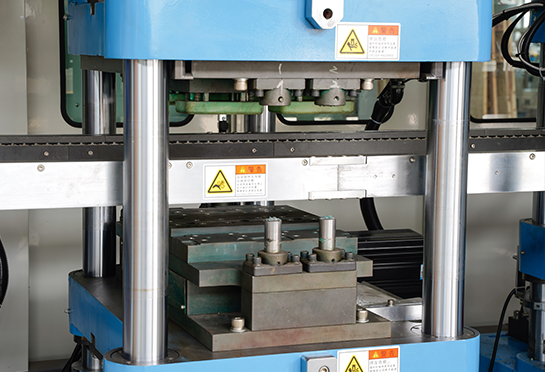

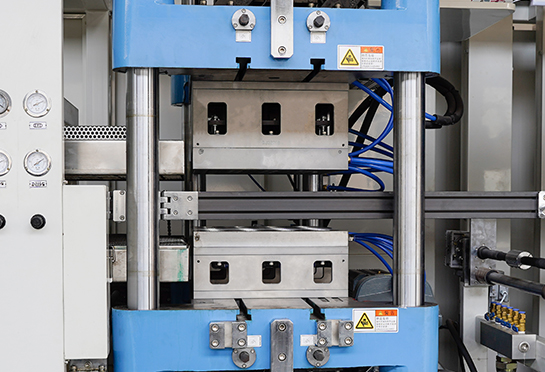

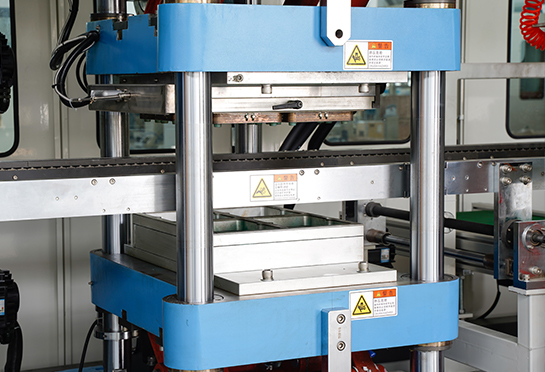

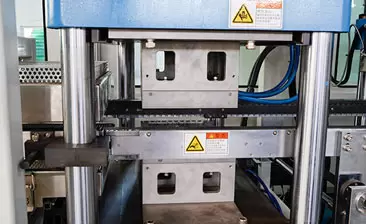

Formando
Formando

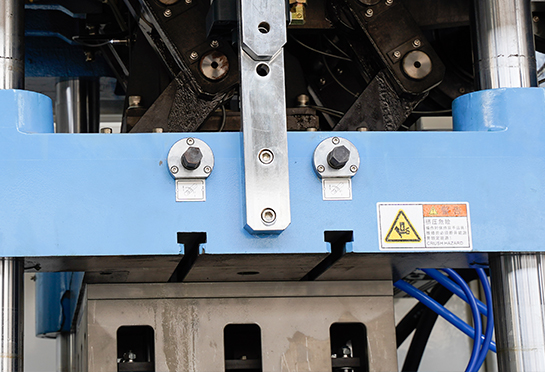

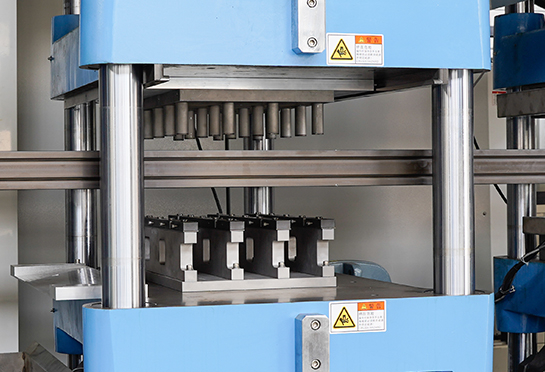

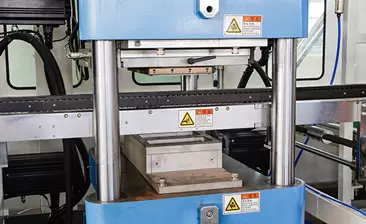

Socos
Socos

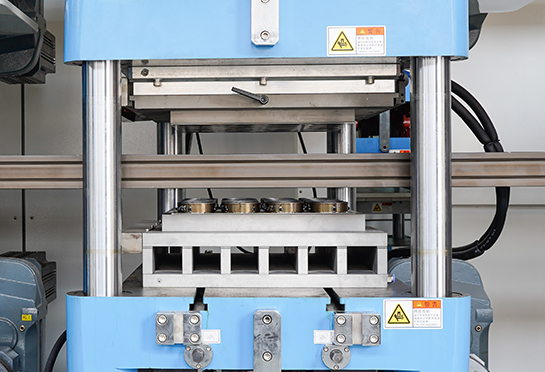

Corte
Corte

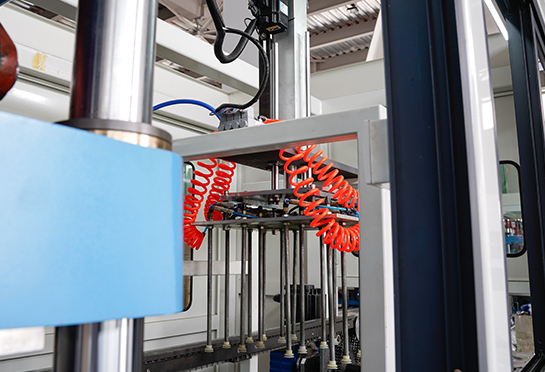

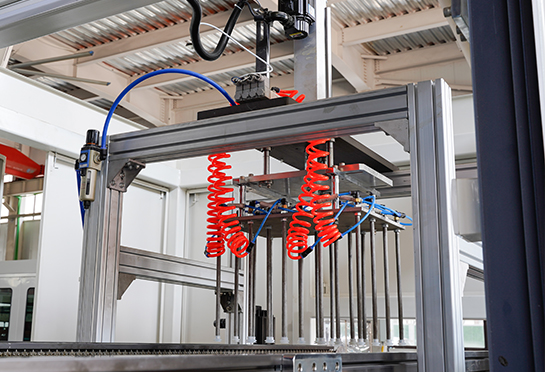

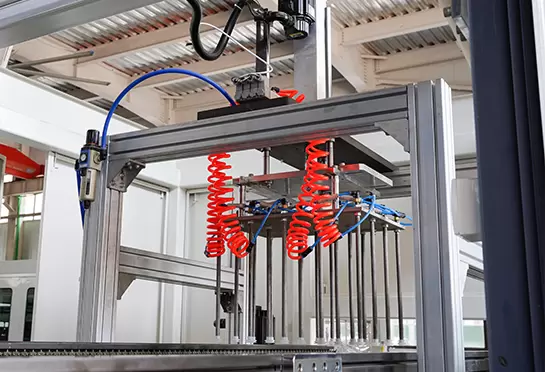

Empilhamento
Empilhamento

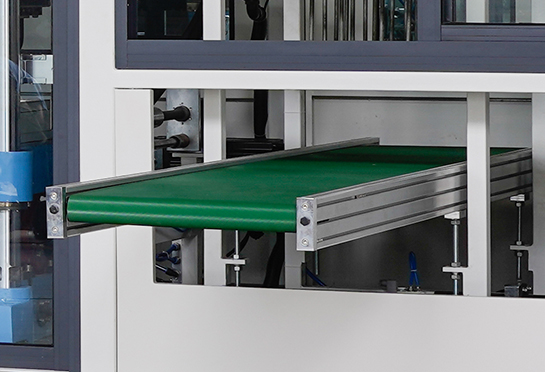

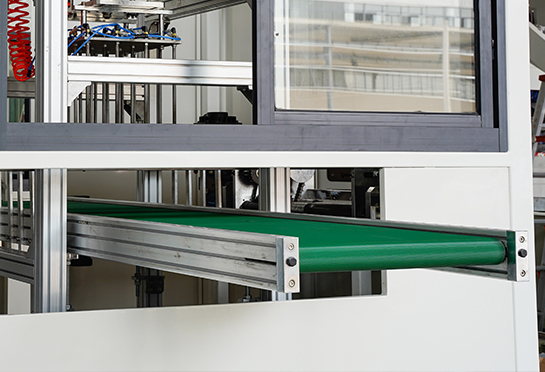

Transportador
Transportador
Segurança
indicador![]()
indicador
Segurança
indicador
indicador
Folha de desperdício
parte de coleta
parte de coleta
Folha de desperdício
parte de coleta
parte de coleta

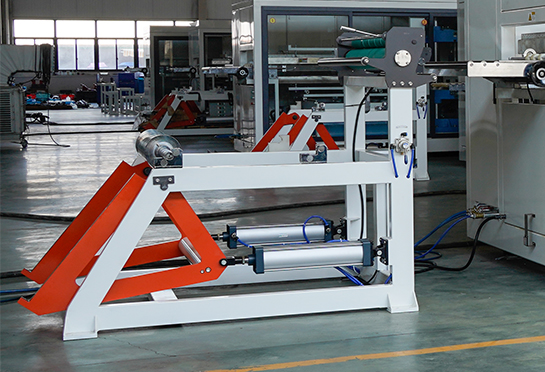

- Alimentação de folhas
- Transporte de folhas

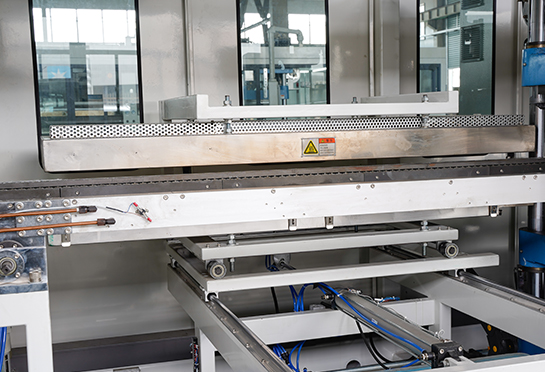

- Aquecimento:
Erstein (Alemanha)
- Faixa:automática

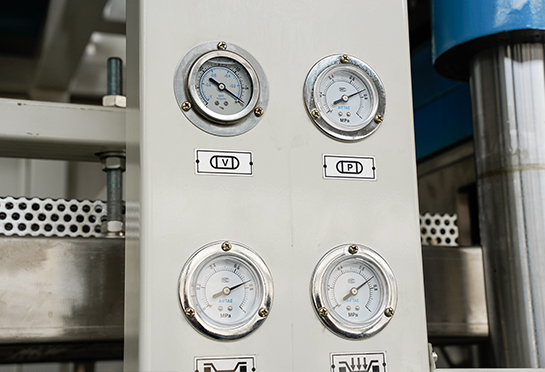

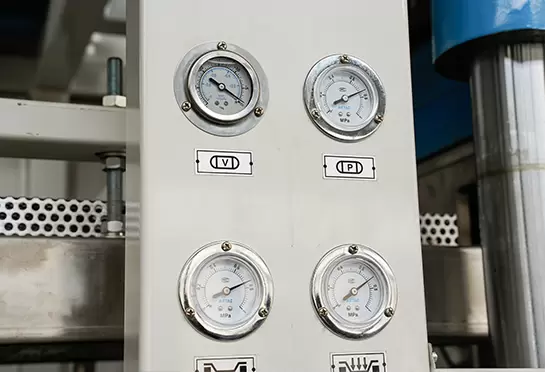

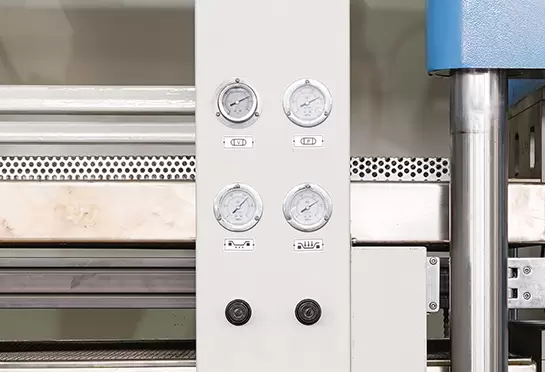

- Barômetro
- Puxe o servo para cima:
Detla (Taiwan)

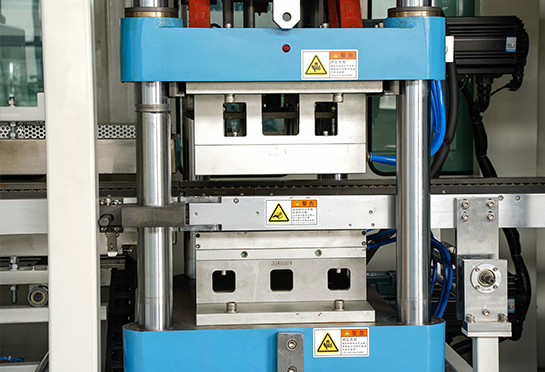

- Formando
- Socos

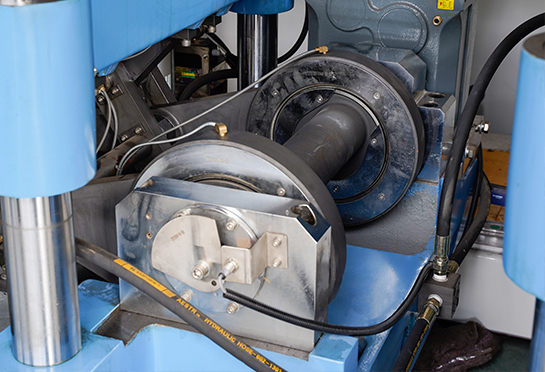

- Roda excêntrica
- Troca rápida de molde

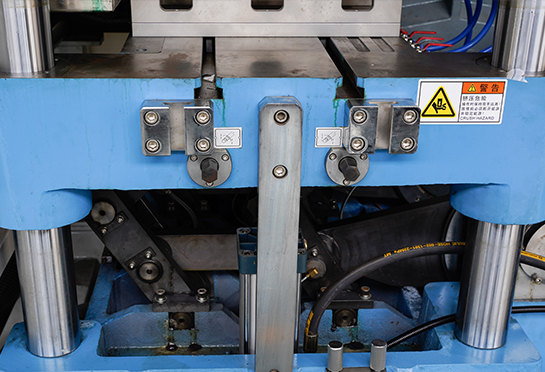

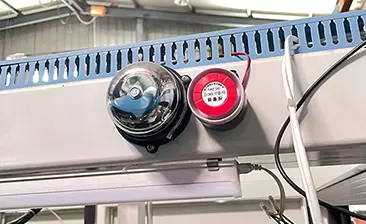

- Indicador de Segurança

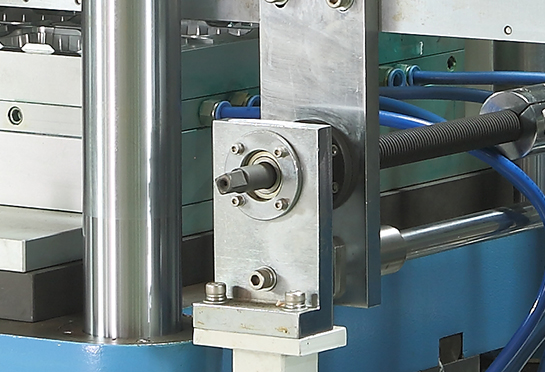

- Ajuste automático
mofo
- Corte

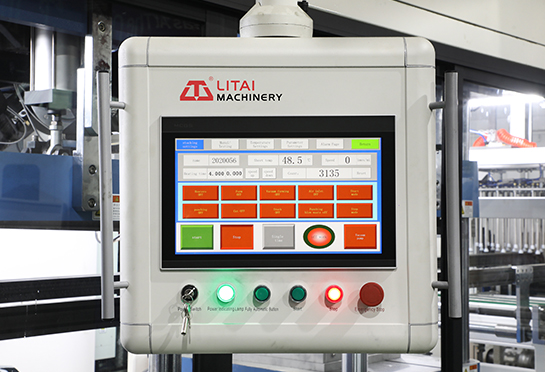

- Tela sensível ao toque:
Siemens (Alemanha)
- Segurança
indicador - Empilhamento
- Transportador

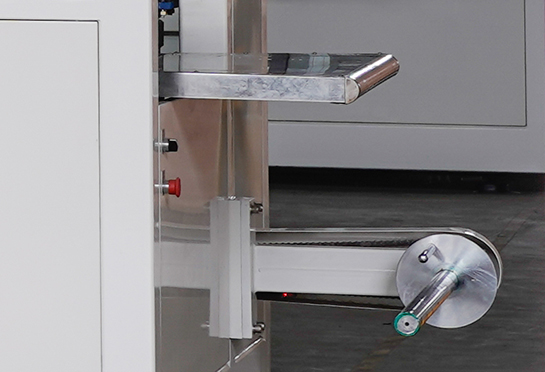

- Folha de desperdício
parte de coleta
- Segurança
Indicador - Troca rápida de molde
Servo de puxar do barômetro:
Detla (Taiwan) Faixa:automática Troca rápida
de molde Tela sensível ao toque:
Siemens (Alemanha) Excêntrico
roda ajuste automático
mofo
Detla (Taiwan) Faixa:automática Troca rápida
de molde Tela sensível ao toque:
Siemens (Alemanha) Excêntrico
roda ajuste automático
mofo
RESUMO DA MÁQUINA

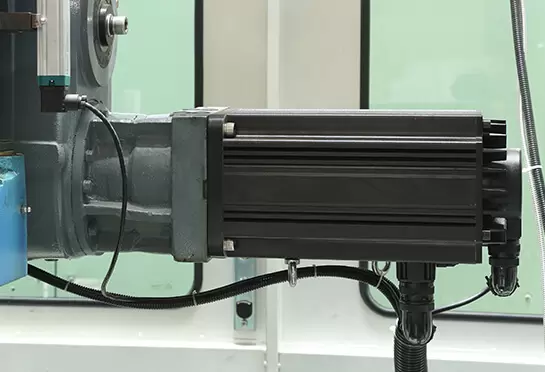

- Cada servo motor possui proteção contra sobrecarga para o excesso de trabalho da máquina.

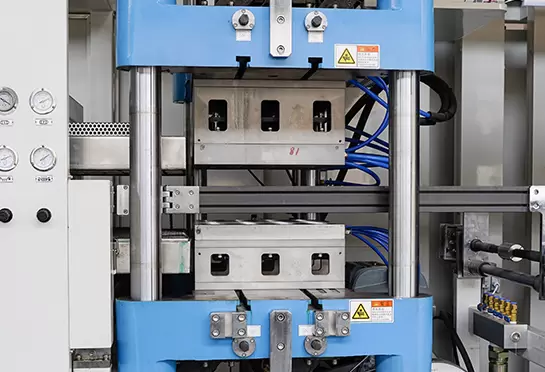

- Existe um dispositivo de troca rápida de molde, que reduz extremamente o tempo de troca de molde.
- A máquina adota o sistema de temperatura PID, mostra alta precisão e tolerância de controle de temperatura ＜1℃.

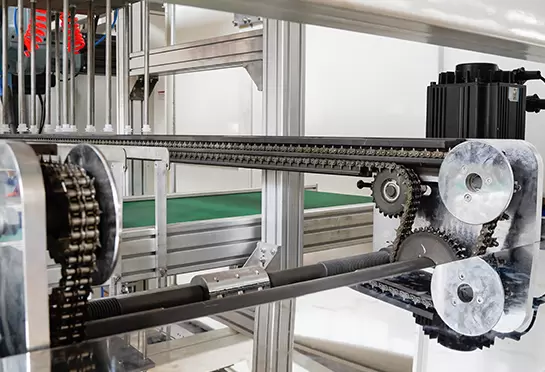

- A corrente dentada feita de 65#Mn, ajudando a transportar a folha. Trilhos de alumínio com refrigeração a água, economize água.
- A parte de alimentação e aquecimento tem interruptor optoeletrônico para evitar erros de operação do processo de produção.

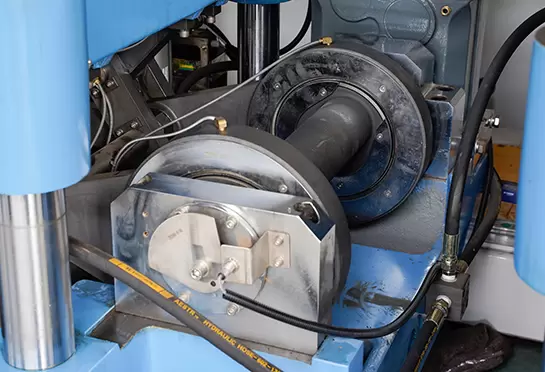

- Cada estação é acionada pela estrutura de articulação excêntrica da manivela.

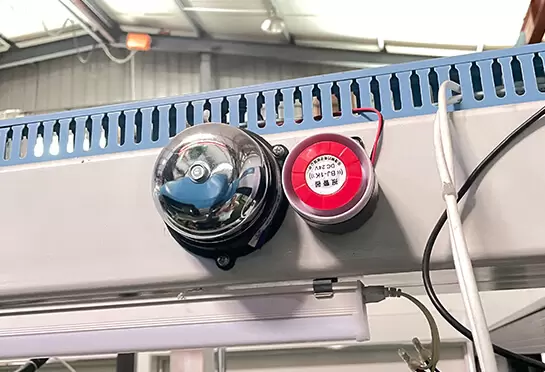

- Existe uma função de alarme das portas de correr.

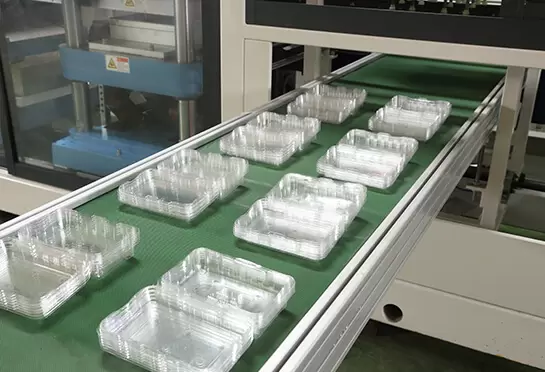

- O baixo baricentro e a altura dos produtos acabados, bem como o funcionamento constante, garantem uma operação fácil e uma visualização amigável.
Cada servo motor possui proteção contra sobrecarga para o excesso de trabalho da máquina.
Existe um dispositivo de troca rápida de molde, que reduz extremamente o tempo de troca de molde.

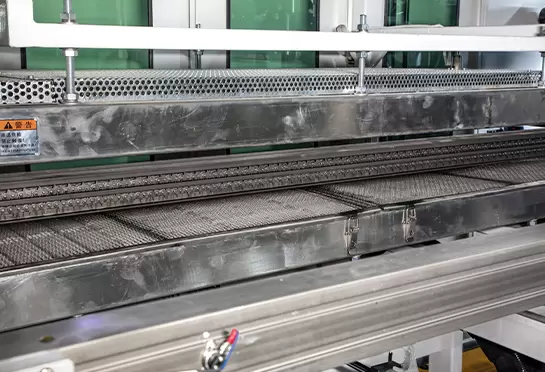

A máquina adota o sistema de temperatura PID, mostra alta precisão e tolerância de controle de temperatura ＜1℃.
A corrente dentada feita de 65#Mn, ajudando a transportar a folha. Trilhos de alumínio com refrigeração a água, economize água.
A parte de alimentação e aquecimento tem interruptor optoeletrônico para evitar erros de operação do processo de produção.

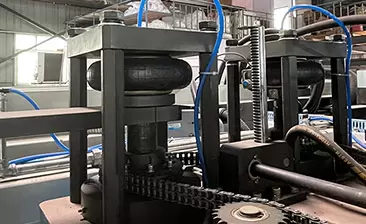

Cada estação é acionada pela estrutura de articulação excêntrica da manivela.
Existe uma função de alarme das portas de correr.
O baixo baricentro e a altura dos produtos acabados, bem como o funcionamento constante, garantem uma operação fácil e uma visualização amigável.
