EQUIPAMENTO AUXILIAR
Refrigerador 15F
Resfrie moldes, trilhos e sistemas hidráulicos enquanto a máquina estiver em funcionamento
Casa /
Máquina para fazer copos de plástico
Máquina para fazer copos de plástico
Fabricação e vendas da indústria e comércio
Refrigerante: R22
Ventilador de resfriamento: 0,55kw*2
Volume do tanque de água: 150L
Potência nominal: 13,6 kw
Fonte de alimentação: 3PH-380V/50Hz
Dimensão: C1500xL850xA1450mm
Peso: 750 kg
EQUIPAMENTO AUXILIARTanque de ar 1m³Uma parte auxiliar do sistema de compressão de ar para manter a pressão do ar estávelVolume: 1,0m³
Pressão: 0,8 Mpa
Temperatura de projeto: 150℃
Altura total: 2400 mm
Diâmetro interno: 800 mm
Interface de válvula de alívio: Rp 11/2
Interface da válvula de drenagem: R 1/2
EQUIPAMENTO AUXILIARCompressor de ar
TK-3.6Obtenha ar suficiente durante a moldagemPressão de trabalho: 0,8 Mpa
Deslocamento de ar: 3,6m³/min
Potência do motor: 3PH-380V/50Hz
Dimensão: 1150x900x1350mm
Fonte de alimentação: 3PH-380V/50Hz
Método de resfriamento: Resfriado a ar
Quantidade de lubrificante: cerca de 27L
PARÂMETRO TÉCNICO PRINCIPAL
| Modelo |
| Tamanho do molde (máx.) |
| Profundidade de Formação (Máx.) |
| Espessura da folha |
| Velocidade de formação (máx.) |
| Pressão do ar |
| Consumo de ar |
| Consumo de água |
| Largura da folha (máx.) |
| Folha Adequada |
| Fonte de energia |
| Potência de aquecimento |
| Potência nominal |
| Procedimento |
| Dimensão |
| Peso |
| 750mm x 480mm |
| 125-180 mm |
| 0,3-1,8 mm |
| 30 vezes/min |
| 0,6-0,8mpa |
| 3,0 m³/min |
| 0,7 m³/h |
| 760 mm |
| PP, PS, HIPS, PET, PVC, PLA etc. |
| CA 380V, 50Hz, Trifásico, Quatro fios |
| 146Kw |
| 173Kw |
| Aquecendo, formando e cortando a reciclagem de resíduos em um |
| L8500*W2200*H3200mm |
| Cerca de 6,5T |
| 750mm x 480mm |
| 125-180 mm |
| 0,3-1,8 mm |
| 30 vezes/min |
| 0,6-0,8mpa |
| 3,0 m³/min |
| 0,7 m³/h |
| 760 mm |
| PP, PS, HIPS, PET, PVC, PLA etc. |
| CA 380V, 50Hz, Trifásico, Quatro fios |
| 146Kw |
| 173Kw |
| Aquecendo, formando e cortando a reciclagem de resíduos em um |
| L8500*W2200*H3200mm |
| Cerca de 6,5T |
Alta segurança
Alta estabilidade
Baixo ruído
Baixa energia
consumo
Alta utilização
Totalmente automático

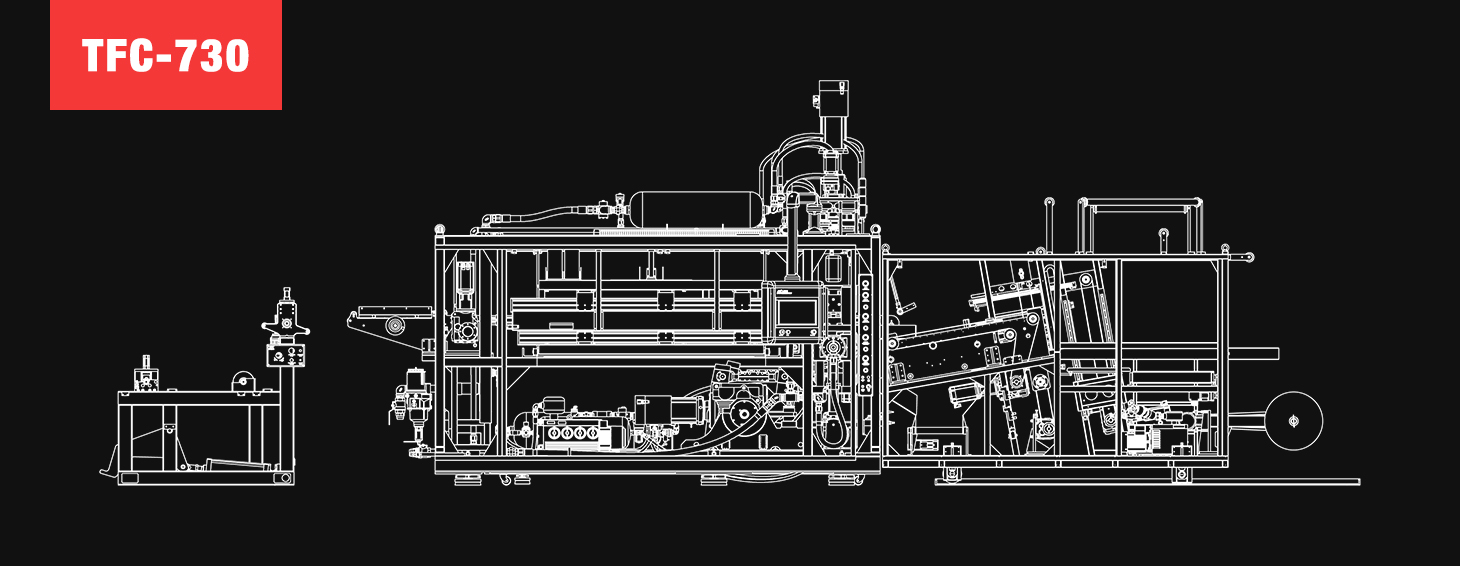

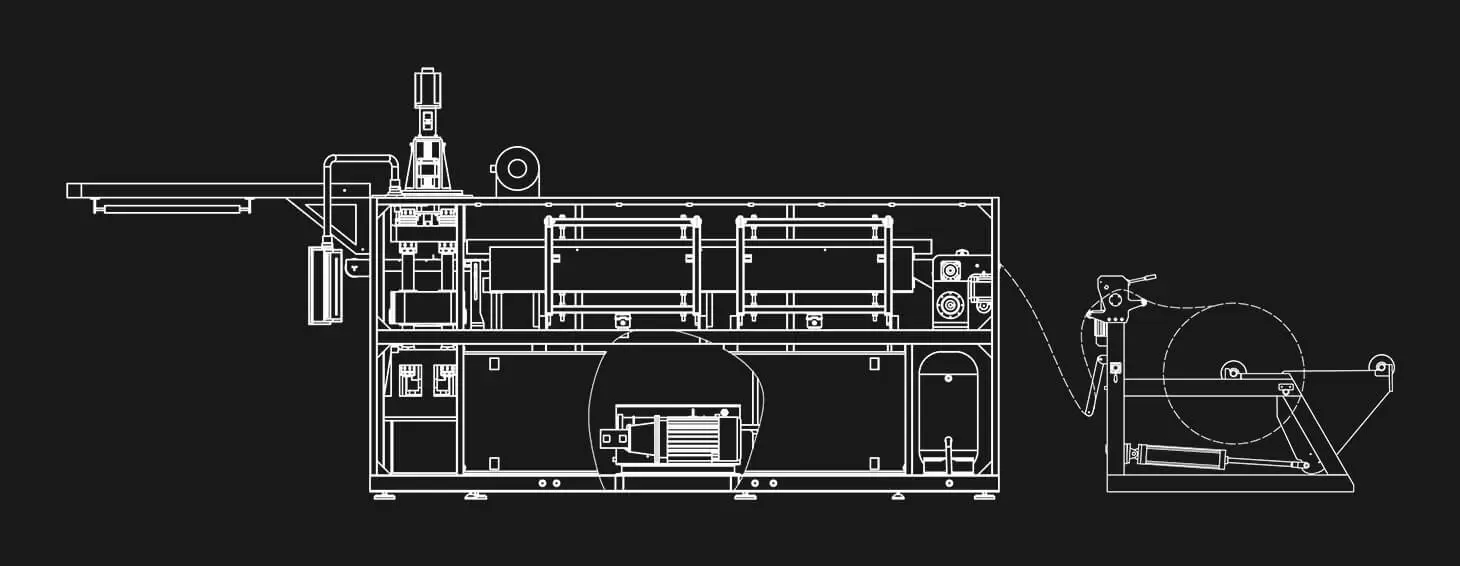

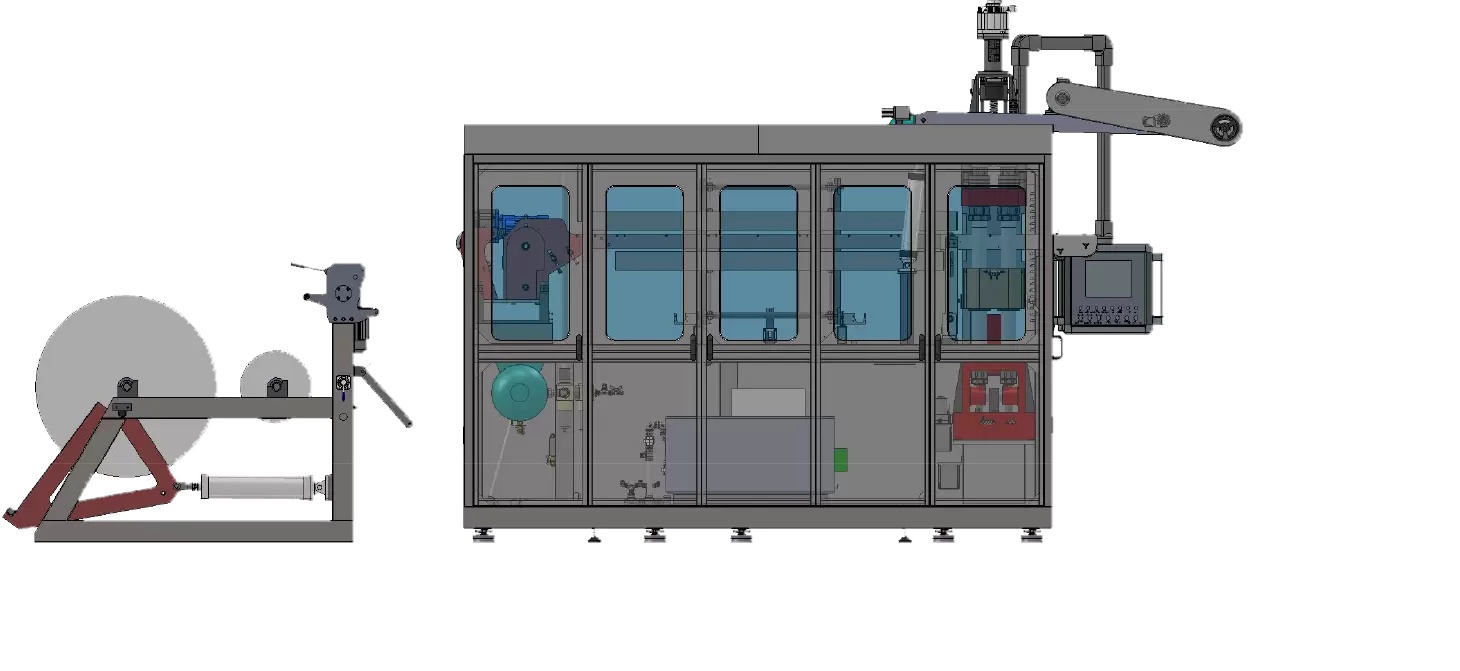

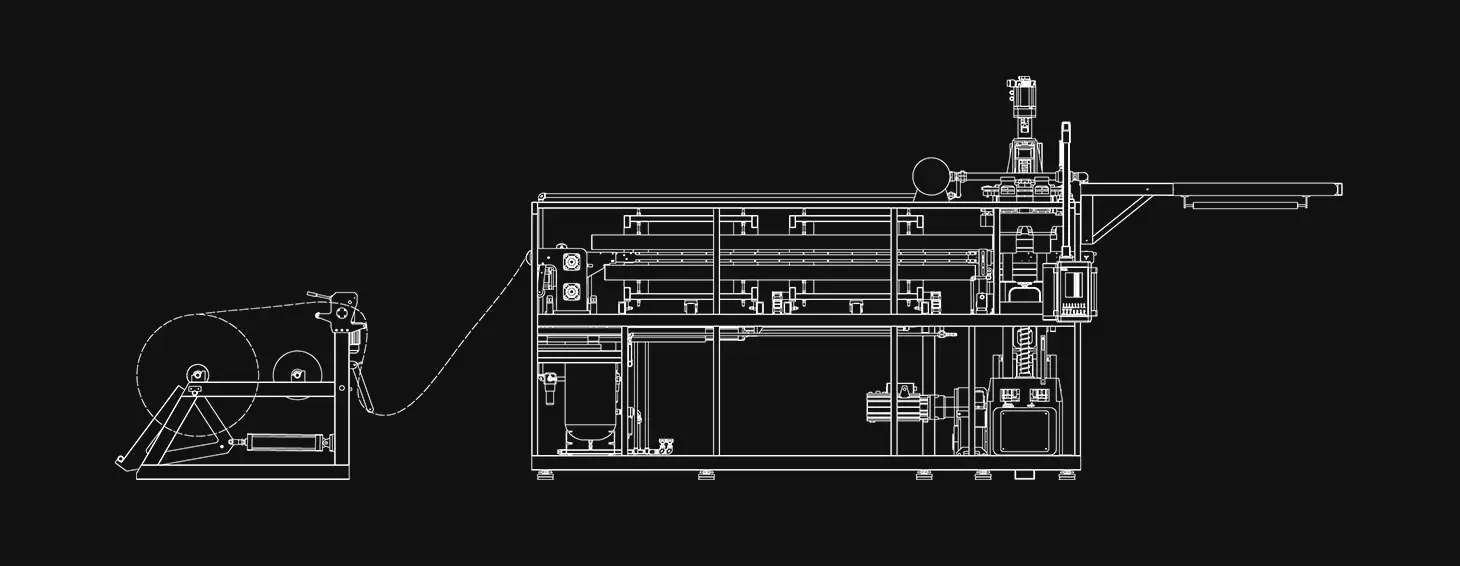

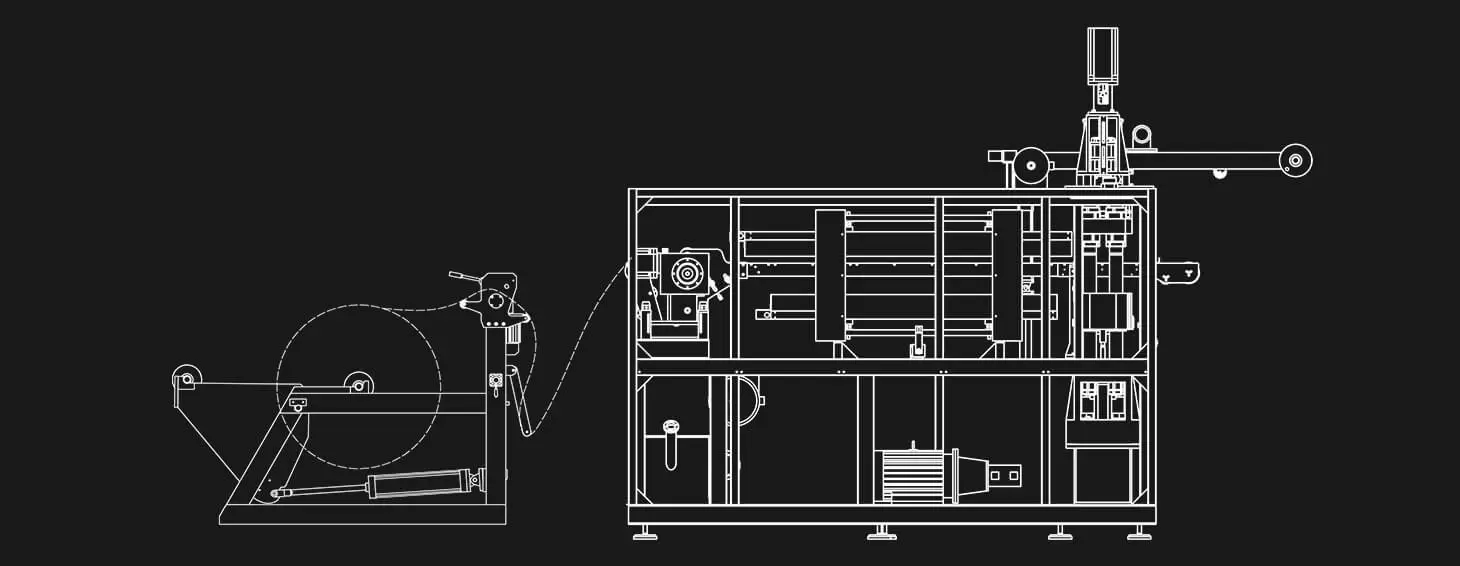

Diagrama de linha TFC-680

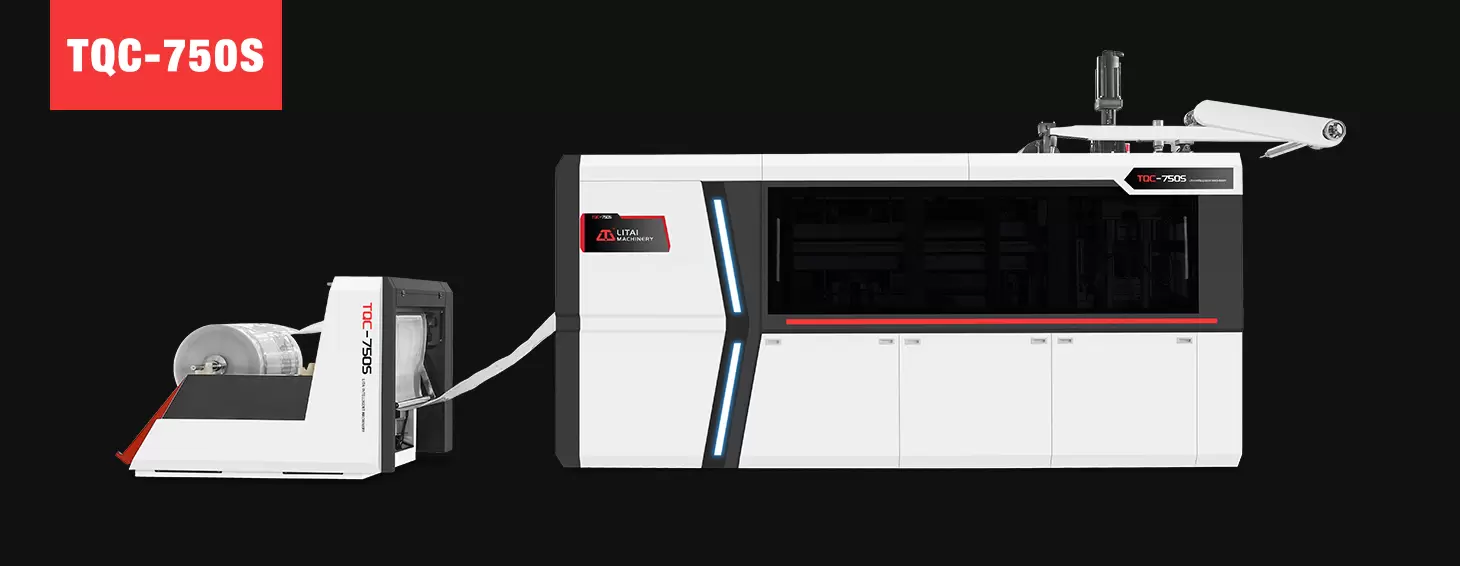

Diagrama de linha TQC-750S

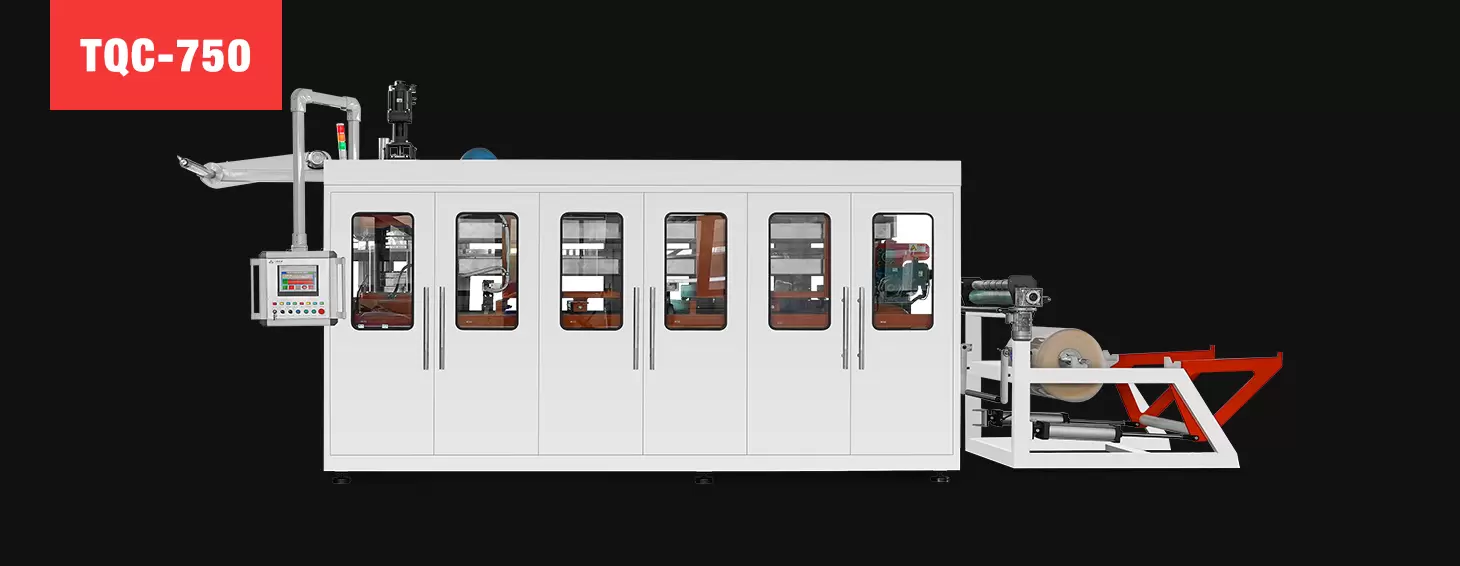

Diagrama de linha TQC-750

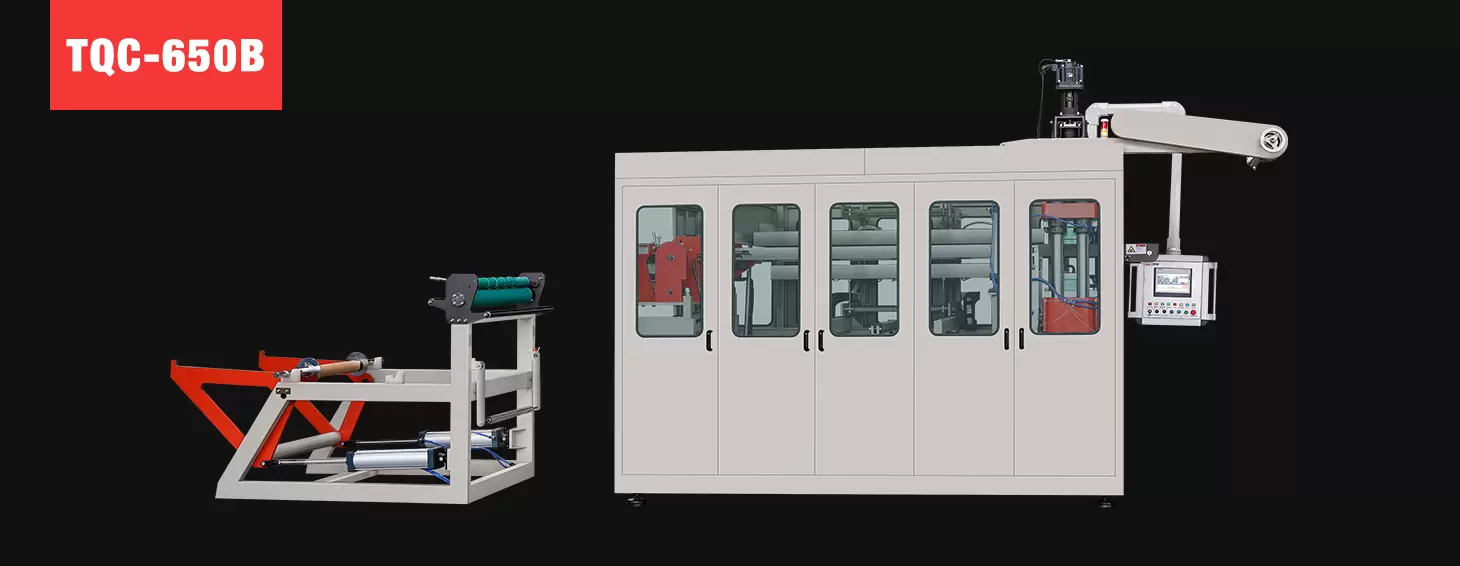

Diagrama de linha TQC-650B

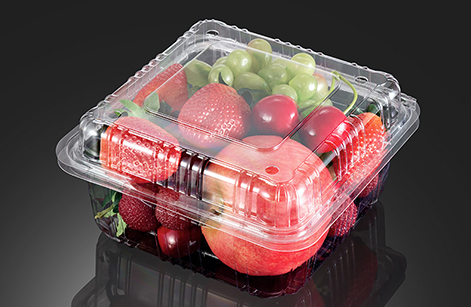

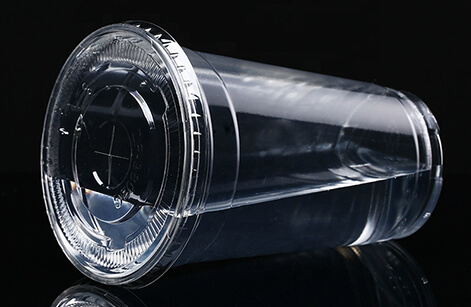

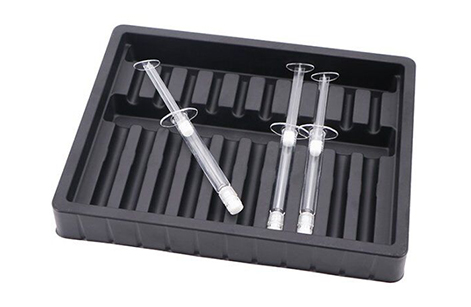

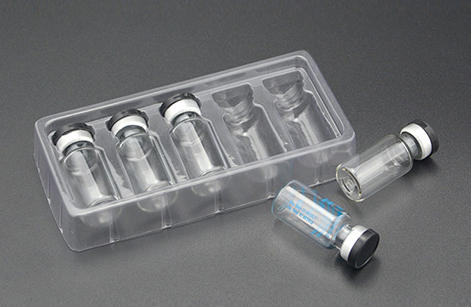

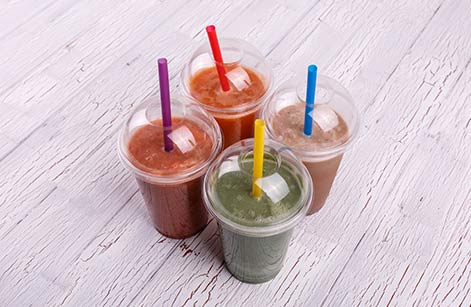

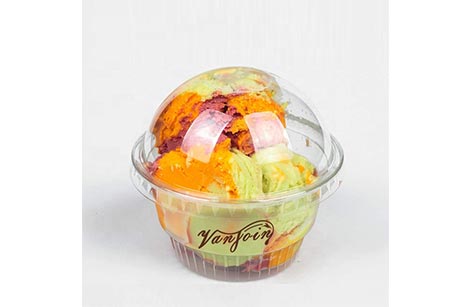

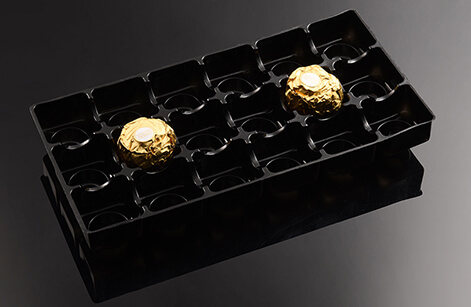

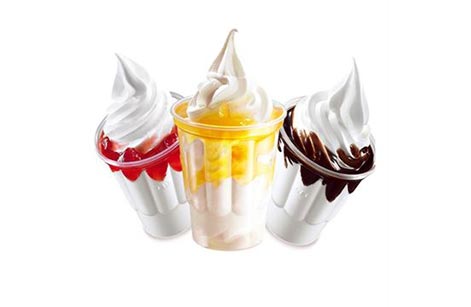

Inscrição

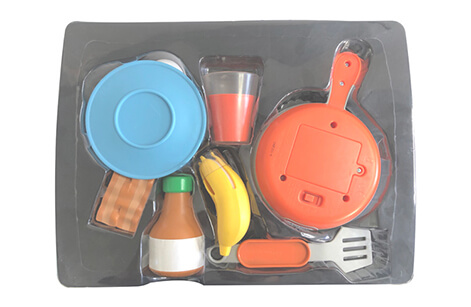

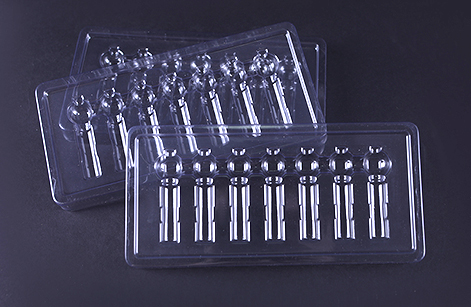

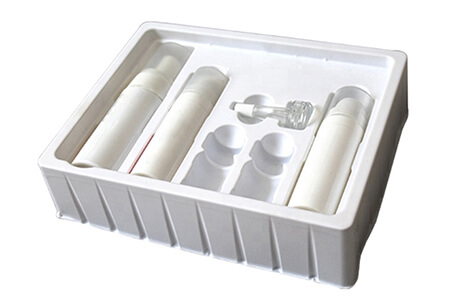

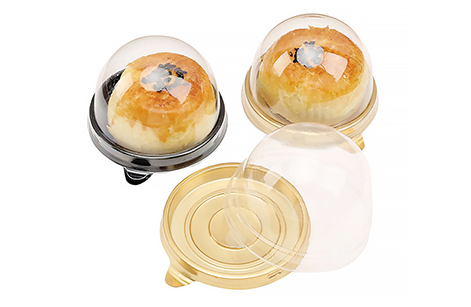

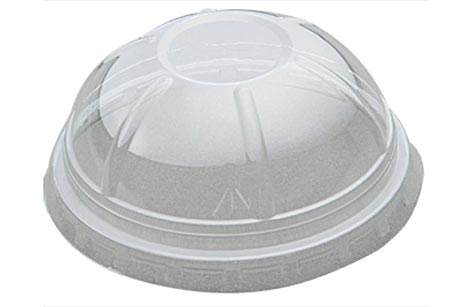

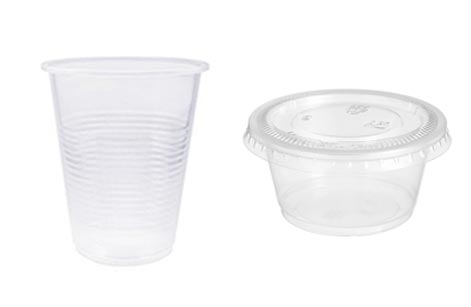

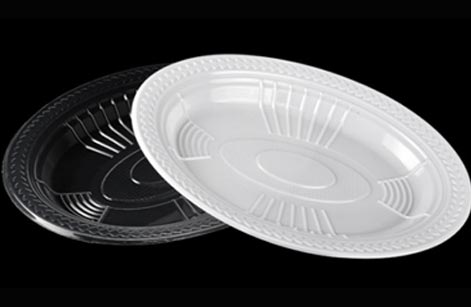

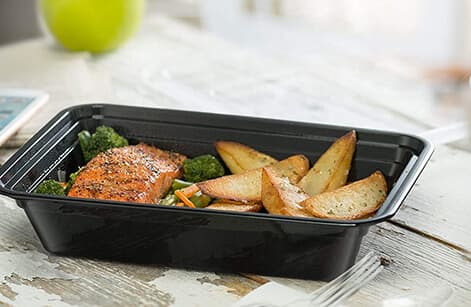

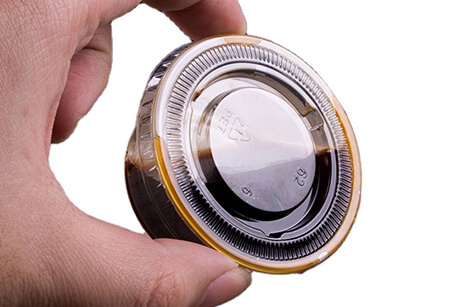

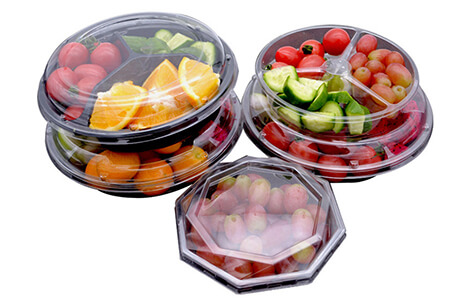

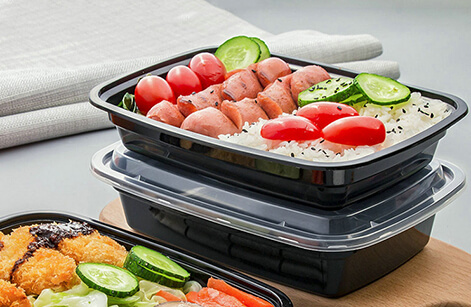

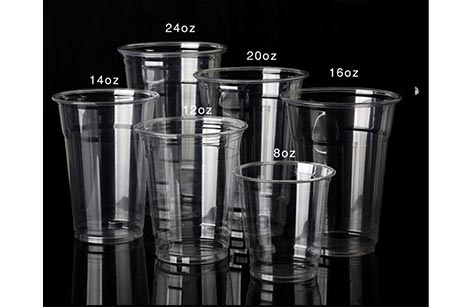

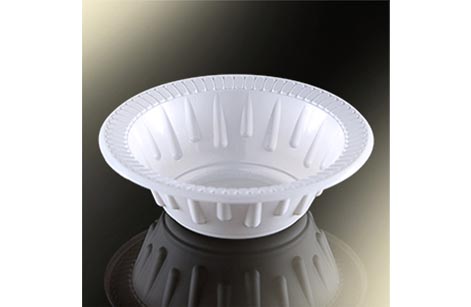

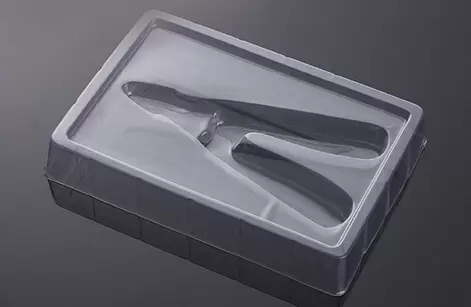

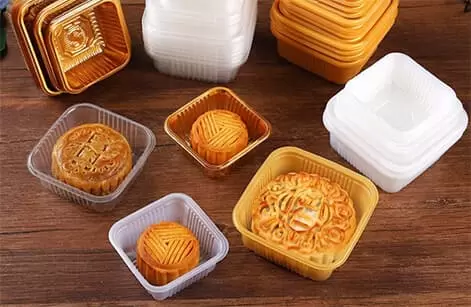

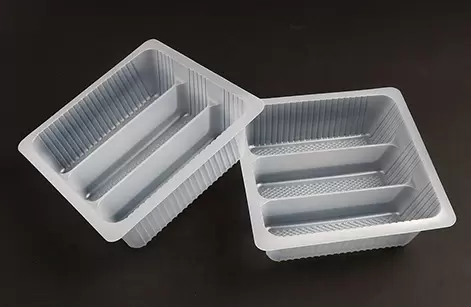

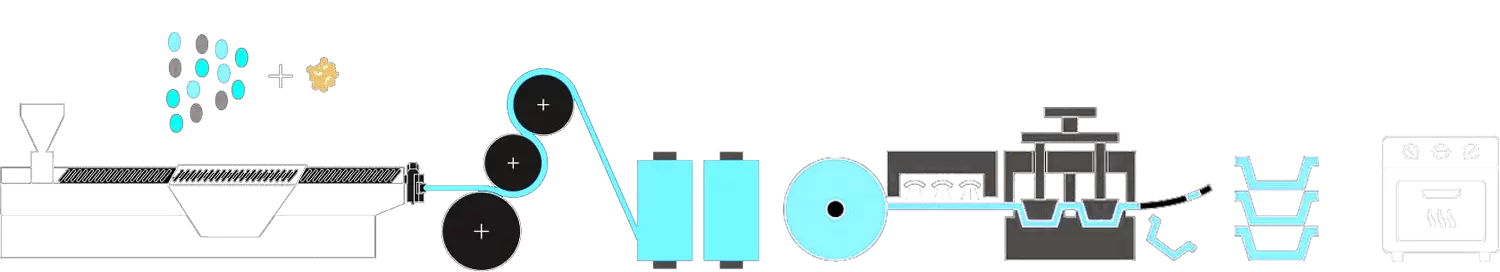

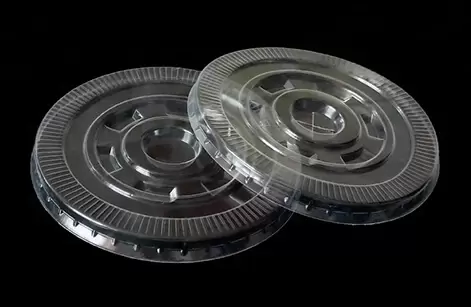

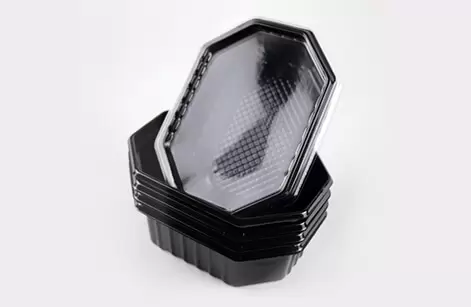

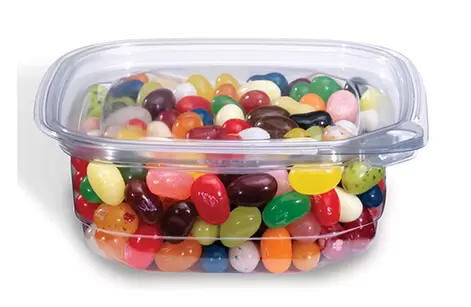

A máquina termoformadora de copo de plástico é o nosso último produto desenvolvido, A alimentação da folha e a parte de alongamento são acionadas por servo motor. A máquina produz produtos descartáveis, como copo plástico, tigela, tampa e caixa através do fluxo de trabalho de alimentação de folhas, aquecimento de folhas, formando, corte e sopro, amplamente utilizado e adequado para a maioria dos o cliente solicitou. PLC para programa, interface manual para operação, estável, baixo ruído e alta eficiência

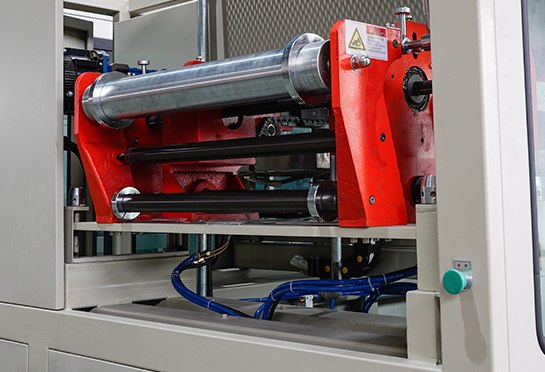

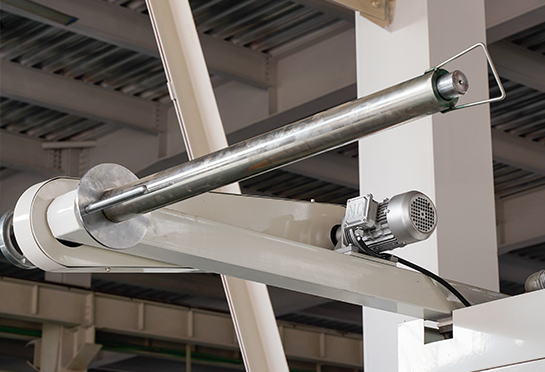

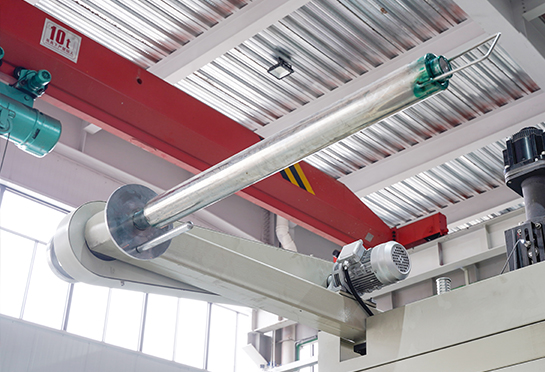

- Alimentação de folhas
- Transporte de folhas
- Tanque de ar

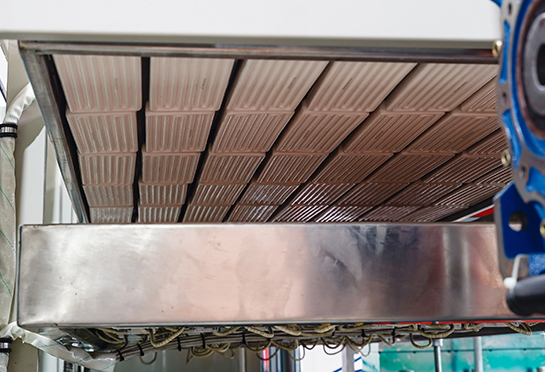

- Aquecimento

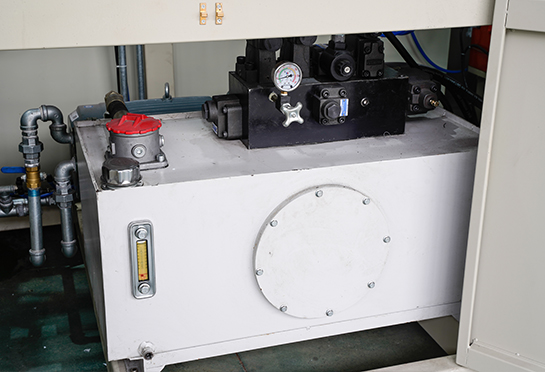

- Hidráulico
estação

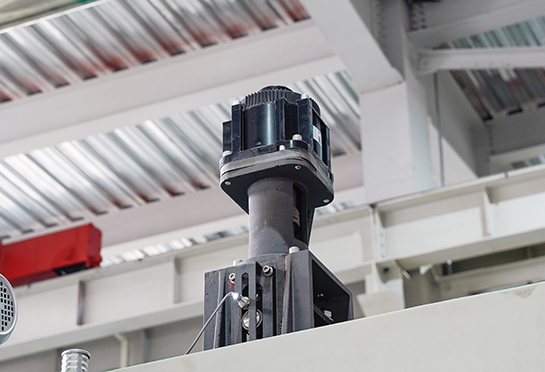

- Servomotor
- Tela sensível ao toque:
SIEMENS
- Folha de desperdício
parte de coleta
- Mofo
(650*300mm)
(650*300mm)

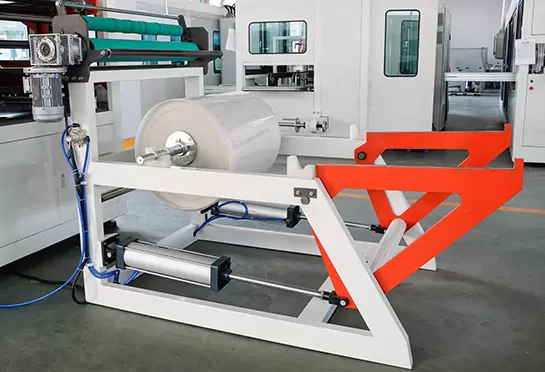

Alimentação
de folhas
de folhas
Alimentação
de folhas
de folhas

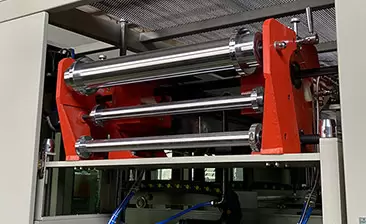

Transporte
de folhas
de folhas
Transporte
de folhas
de folhas
Tanque de ar
Tanque de ar
Aquecimento
Aquecimento

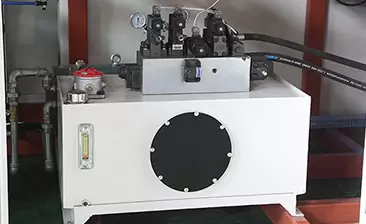

Hidráulico
estação
estação
Hidráulico
estação
estação
Servomotor
Servomotor
Tela sensível ao
toque:SIEMENS
toque:SIEMENS
Tela sensível ao
toque: SIEMENS
toque: SIEMENS
Folha de desperdício
parte de coleta
parte de coleta
Folha de desperdício
parte de coleta
parte de coleta
Mofo(750*480mm)

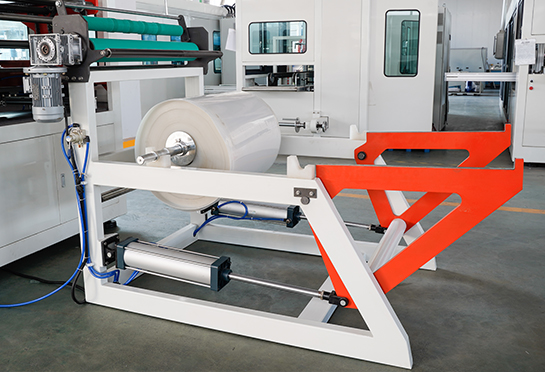

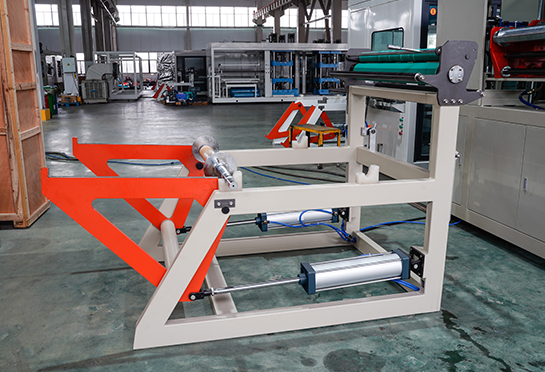

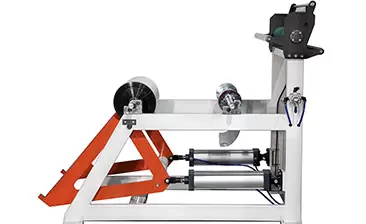

- Alimentação de folhas

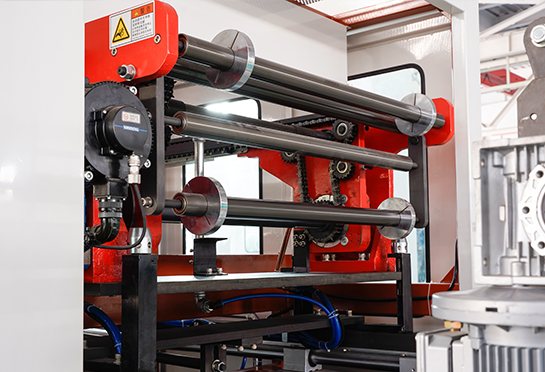

- Transporte de folhas

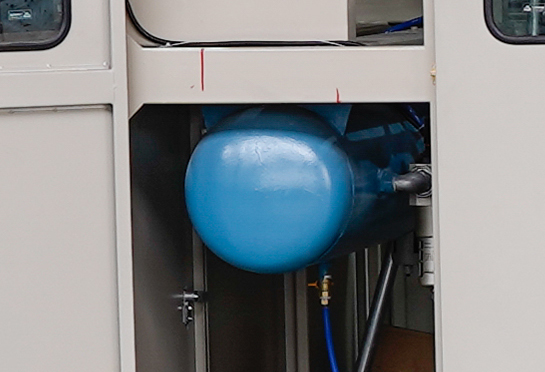

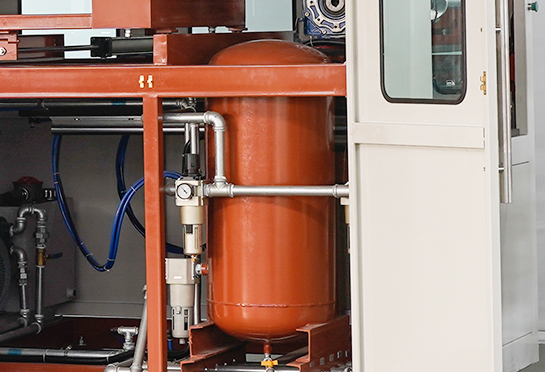

- Tanque de ar

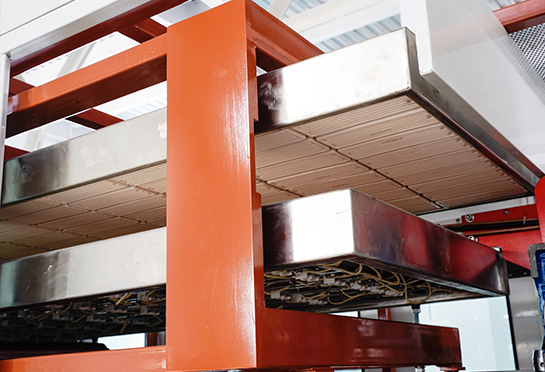

- Aquecimento
- Hidráulico
estação

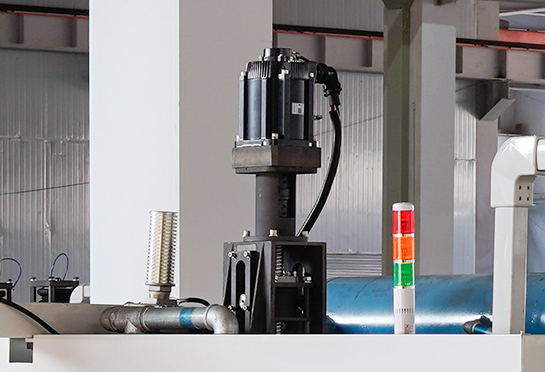

- Servomotor

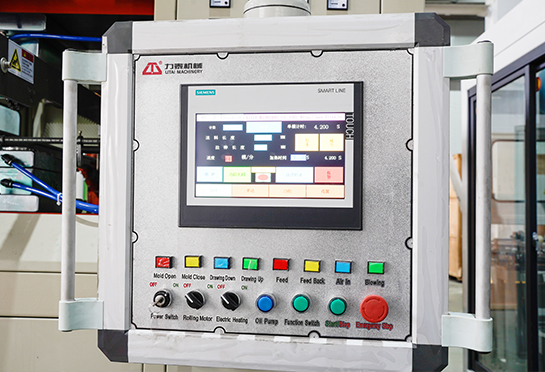

- Tela sensível ao toque:
SIEMENS
- Folha de desperdício
parte de coleta

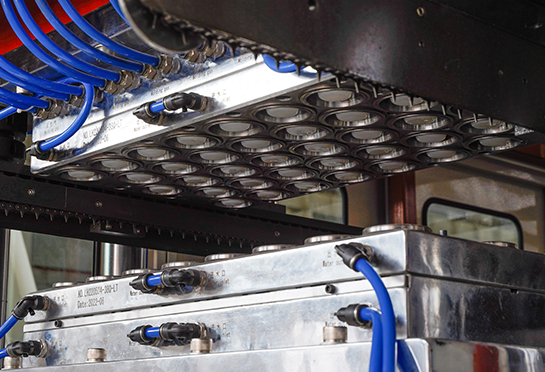

- Mofo
(750*480mm)
RESUMO DA MÁQUINA

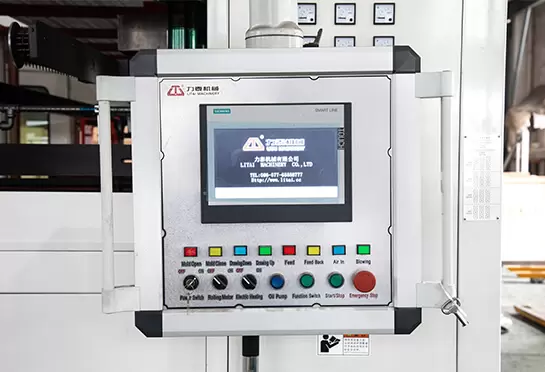

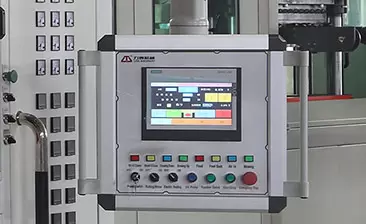

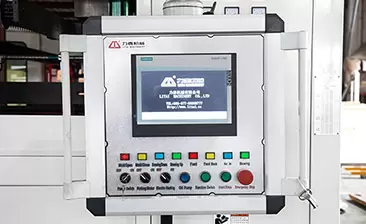

- Interface manual industrial e PLC da SIEMENS (Alemanha) tornam a automação de alto grau, controle preciso e operação conveniente. A função de armazenamento de documentos simplifica os processos operacionais.

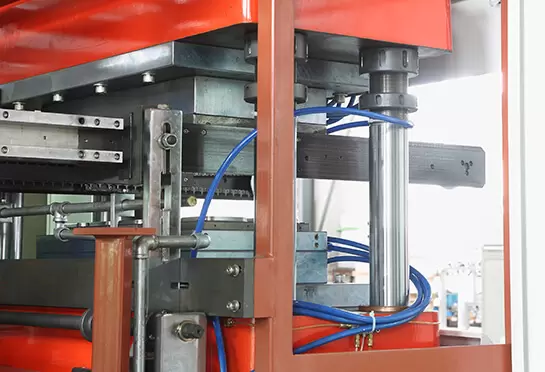

- As estações de trabalho são acionadas por uma estrutura estável de quatro pilares-guia (aço GCr15, fora é cromado duro). Resistente ao desgaste e prolonga a vida útil do equipamento.

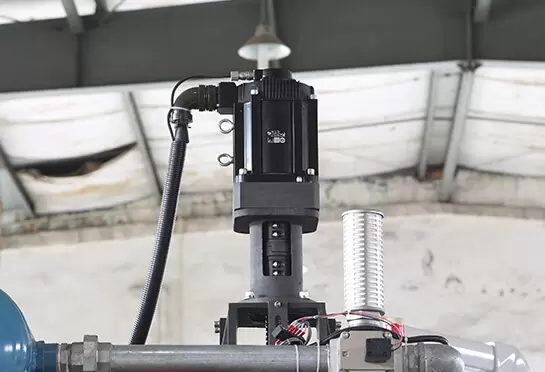

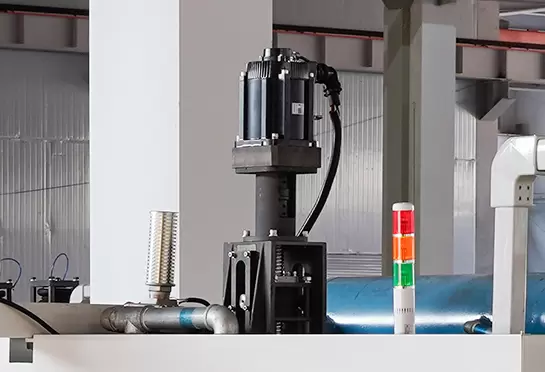

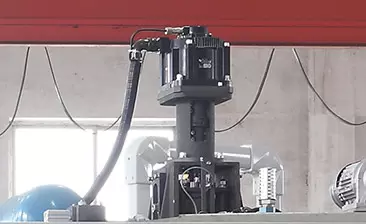

- O servomotor de alongamento da YASKAWA (Japão) controla a velocidade da matriz superior e inferior, isso pode manter a força uniforme para garantir que a espessura inferior de cada copo seja uniforme. E o ser

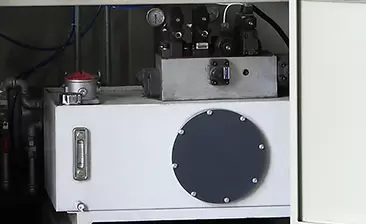

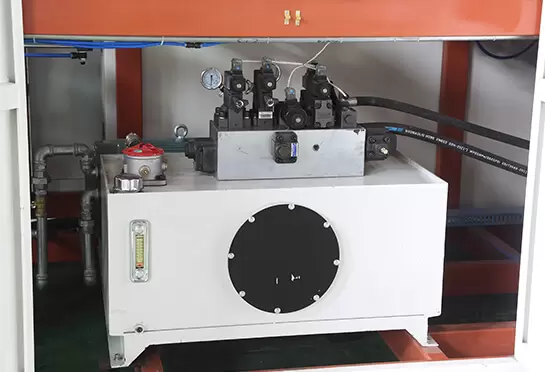

- O sistema acionado hidráulico pode fornecer velocidade de movimento adequada e forte poder de perfuração.

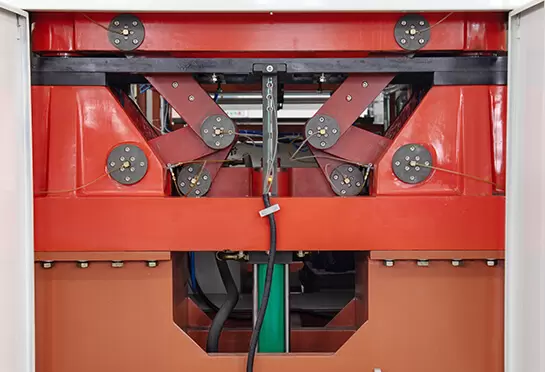

- Toda a parte é acionada pelo sistema hidráulico, que é confiável e estável. O uso do interruptor de proximidade da ROCKWELL (EUA) leva a uma excelente precisão de posicionamento do molde.

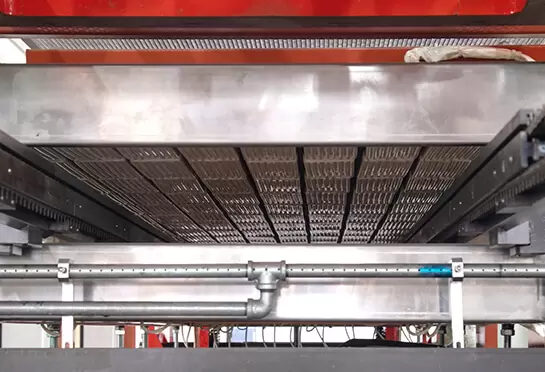

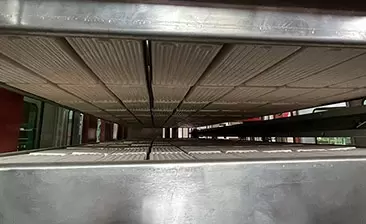

- O aquecedor adicionou algodão de isolamento a vácuo, que mostra uma taxa de resposta rápida, tempo de processamento curto e economia de energia.

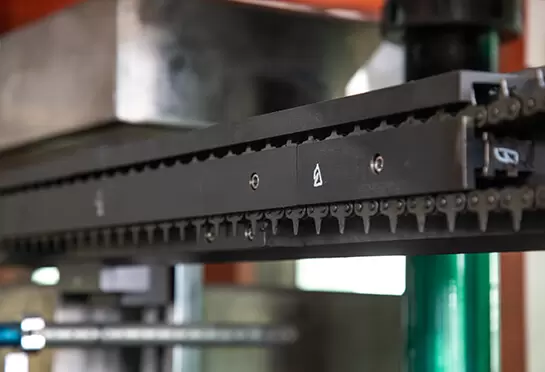

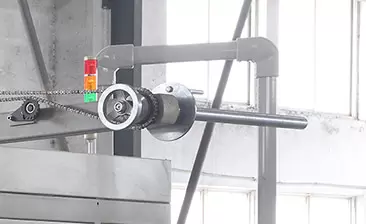

- A corrente afiada usa 65#Mn, que tem maior resistência, melhor resistência ao calor e elasticidade do que o aço 45#.

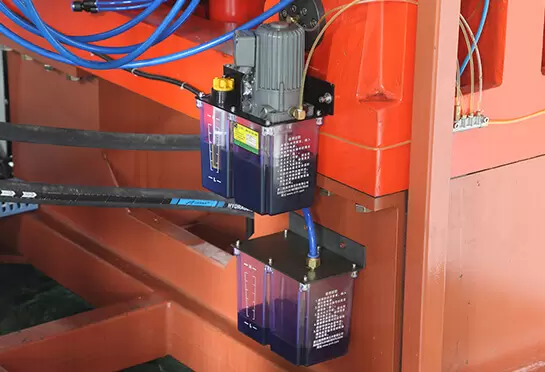

- A bomba de óleo lubrificante elétrica pode injetar automaticamente óleo lubrificante regularmente e quantitativamente através do controle do computador sob a condição de controle não tripulado, o que pode fazer a rotação

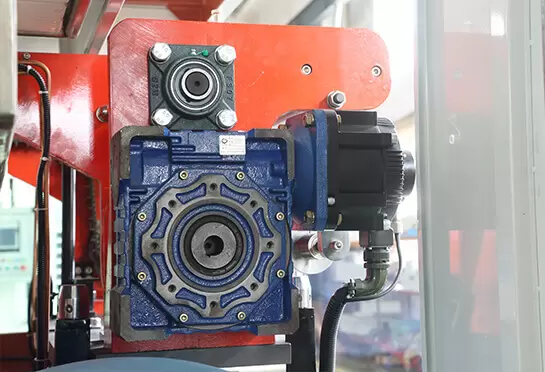

- O servo motor de alimentação de folhas adota a marca YASKAWA, fabricada no Japão, a potência nominal é de 3Kw, garante uma operação estável no processo de alimentação.
Interface manual industrial e PLC da SIEMENS (Alemanha) tornam a automação de alto grau, controle preciso e operação conveniente. A função de armazenamento de documentos simplifica os processos operacionais.
As estações de trabalho são acionadas por uma estrutura estável de quatro pilares-guia (aço GCr15, fora é cromado duro). Resistente ao desgaste e prolonga a vida útil do equipamento.
O servomotor de alongamento da YASKAWA (Japão) controla a velocidade da matriz superior e inferior, isso pode manter a força uniforme para garantir que a espessura inferior de cada copo seja uniforme. E o ser
O sistema acionado hidráulico pode fornecer velocidade de movimento adequada e forte poder de perfuração.
Toda a parte é acionada pelo sistema hidráulico, que é confiável e estável. O uso do interruptor de proximidade da ROCKWELL (EUA) leva a uma excelente precisão de posicionamento do molde.
O aquecedor adicionou algodão de isolamento a vácuo, que mostra uma taxa de resposta rápida, tempo de processamento curto e economia de energia.
A corrente afiada usa 65#Mn, que tem maior resistência, melhor resistência ao calor e elasticidade do que o aço 45#.
A bomba de óleo lubrificante elétrica pode injetar automaticamente óleo lubrificante regularmente e quantitativamente através do controle do computador sob a condição de controle não tripulado, o que pode fazer a rotação
O servo motor de alimentação de folhas adota a marca YASKAWA, fabricada no Japão, a potência nominal é de 3Kw, garante uma operação estável no processo de alimentação.
