Processo de trabalho da máquina de termoformagem de plástico de três estações

Vamos apresentar brevemente a máquina termoformadora de plástico de três estações TTF-700A fornecida pela LITAI. Em comparação com as máquinas de vácuo normais anteriores, a TTF-700A é uma máquina de remoção de plástico totalmente automática que integra carregamento de folhas, transporte de folhas, aquecimento, formação, corte, empilhamento e rebobinagem. Os produtos finais TTF-700A terão uma ampla utilização, como recipiente para alimentos, bandeja de ovos, placa de mudas, placa, tampa de café etc.

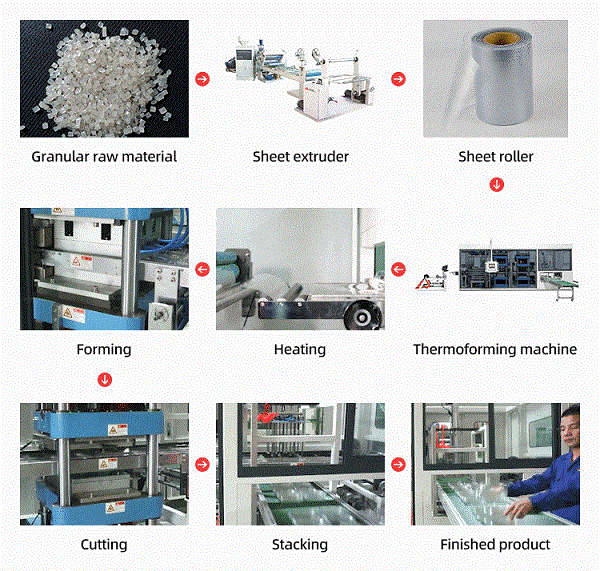

Fluxo de trabalho da máquina de termoformagem de plástico de três estações TTF-700A

Nº 1 - Carregador de Folhas de TTF-700A

1 、 Carregue automaticamente, menor custo de recursos humanos;

2、Sheet transportando positivamente, reduza a carga de transporte do servo motor;

3 、 Controle inteligente do interruptor de proximidade, eliminando a queda da folha transportando muito rápido;

4、Estações duplas, diâmetro grande, reduzem a frequência de troca da bobina de folha, melhoram a eficiência da produção.

Nº 2 - Parte de Transporte do TTF-700A

1 、 O trilho de guia de alumínio está cheio de água resfriada pode resfriar a folha aquecida com eficiência, levando a um transporte estável.

2 、 A corrente dentada com graus especializados facilita muito a perfuração, com material especializado - 65Mn o torna mais forte e durável.

3 、 Largura ajustável e corrente segmentada, que é adequada para uma ampla gama de larguras de folha e resolve o problema de flacidez da folha causada pelo aquecimento.

4 、 Impulsionado por servo motor, preciso e eficiente.

Nº 3 - Parte de aquecimento do TTF-700A

1 、 Adote a telha de aquecimento Elstein da marca alemã, excelente desempenho de isolamento e eficiência de aquecimento, o que resulta em economia de tempo e energia. (Aumente a velocidade em mais de 50% e economize energia em mais de 30%). Com base nisso, o consumo real de energia é de cerca de 30% da potência nominal, é incrível e surpreendente.

2、A estufa tem um comprimento de 4 vezes a largura da área de formação, para que a chapa possa percorrer uma distância maior em um determinado tempo de plastificação, para melhorar a velocidade e melhorar a saída.

3 、 Dividido por duas camadas do fogão com layout otimizado de placas de aquecimento, torna a folha aquecida total e uniformemente.

4、O fogão inteiro é dividido em 44 unidades de controle de temperatura separadas, a precisão é controlável em 1 grau Celsius, para garantir que a folha de cada produto seja perfeitamente plastificada.

5 、 Coberto com malha de ferro protetora para evitar que a folha caia na telha de aquecimento e cause um incêndio, seja seguro e confiável.

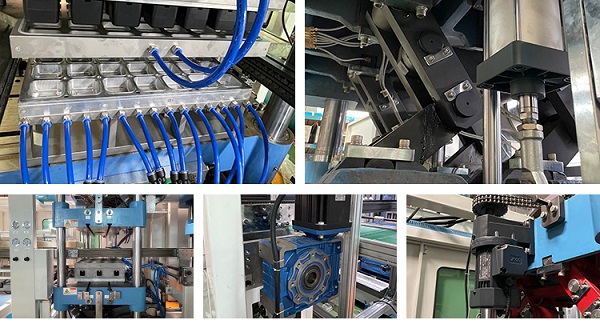

Nº 4 - Estação de Formação de TTF-700A

1 、 Adote a estrutura de quatro pilares (40Cr shteel) para suporte e placas de molde unibody (aço TQ-600) para orientação, o que torna nossa estação de formação mais forte e estável, absorção de choque e resistência ao desgaste.

2、Temos quatro cilindros amortecedores na estação de formação, o que reduz o choque de fixação, para garantir o bom funcionamento da folha.

3、O desalinhamento do paralelismo entre a placa guia é inferior a 0,05 mm e para o molde, inferior a 0,03 mm, muito inferior ao valor médio da indústria. então o tamanho dos nossos produtos de formação será mais preciso, a parte inferior será mais perfeita.

4、O mecanismo de conexão adota bucha de aço resistente ao desgaste, suporta mais peso, gira com mais precisão. E o balanço simétrico garante o paralelismo do funcionamento da máquina, para evitar a abrasão transversal de quatro pilares e tornar a máquina mais longa.

5 、 O mecanismo auxiliar de mudança de molde, que é equipado com trilho deslizante e barra de suporte, para realizar uma troca rápida, economizar mais tempo e trabalho.

6 、 Impulsionado por servo motor de alta potência, super precisão, alta eficiência e baixo ruído.

7 、 Lubrificação inteligente por uma certa quantidade e tempo, para que a máquina possa ser de longa duração e sustentável.

8、A cavidade do molde tem a água de resfriamento dentro, o que agiliza a velocidade de resfriamento e facilita a desmoldagem.

9 、 A teoria de trabalho é uma combinação de pressão passiva e negativa com reforço auxiliar no molde por alguns plugues de nylon, o que faz com que tenha uma capacidade mais poderosa de fabricar produtos.

10、A estação superior e inferior pode ajustar automaticamente, rápido e mais conveniente.

11、Adote a construção de rodas excêntricas de lado, funcionamento visível, fácil manutenção.

Nº 5 - Estação de perfuração de TTF-700A

1 、 Adote a estrutura de quatro pilares (40Cr shteel) para suporte e placas de molde unibody (aço TQ-600) para orientação, o que torna nossa estação de perfuração mais forte e estável, absorção de choque e resistência ao desgaste.

2、Adote a construção de rodas excêntricas de lado, funcionamento visível, fácil manutenção.

3、Temos quatro cilindros amortecedores na estação de perfuração, o que reduz o choque de fixação, para garantir o bom funcionamento da folha.

4 、 O desalinhamento do paralelismo entre a placa guia é inferior a 0,05 mm e, para o molde, inferior a 0,03 mm, muito inferior ao valor médio da indústria. E torna a lâmina de perfuração mais longa.

5、Lubrificação inteligente por uma certa quantidade e tempo, para que a máquina possa ser duradoura e sustentável.

6 、 Servo drive de alta potência, o que torna maior força de perfuração e produtos muito melhores.

7 、 O mecanismo auxiliar de mudança de molde, que é equipado com trilho deslizante e barra de suporte, para realizar uma troca rápida, economizar mais tempo e trabalho.

8、O mecanismo de conexão adota bucha de aço resistente ao desgaste, suporta mais peso, gira com mais precisão. E o balanço simétrico garante o paralelismo do funcionamento da máquina, para evitar a abrasão transversal de quatro pilares e tornar a máquina mais longa.

9、A estação de trabalho não só pode ser ajustada automaticamente para cima e para baixo, mas também pode ser ajustada entre as estações de trabalho que possuem a função anticolisão, ambas tornam todo o sistema de estação de trabalho mais conveniente, rápido e seguro.

10 、 Lâmina de perfuração separada, é fácil de substituir, acessível.

Nº 6 - Estação de corte de TTF-700A

1 、 Adote a estrutura de quatro pilares (40Cr shteel) para suporte e placas de molde unibody (aço TQ-600) para orientação, o que torna nossa estação de formação mais forte e estável, absorção de choque e resistência ao desgaste.

2、O desalinhamento do paralelismo entre a placa guia é inferior a 0,05 mm e para o molde, inferior a 0,03 mm, muito inferior ao valor médio da indústria. torna os produtos de corte mais precisos e perfeitos.

3、A estação de trabalho pode não apenas ser ajustada automaticamente para cima e para baixo, mas também pode ser ajustada entre as estações de trabalho que possuem a função anticolisão, ambas tornam todo o sistema de estação de trabalho mais conveniente, rápido e seguro.

4、A lâmina do molde é aquecida pela placa guia de aquecimento, o que facilita o corte do produto e a borda é mais perfeita.

5、A função de alarme de superaquecimento (90°C) na placa guia de aquecimento, que é segura e confiável.

6 、 Servo motor de alta potência, tem força de corte poderosa, que a linha de corte pode chegar a 12 metros, para garantir um corte perfeito.

7、A lâmina móvel possui uma função de guia de posicionamento, o que torna o corte do produto mais preciso.

8、O sistema de lubrificação inteligente pode lubrificar por uma certa quantidade e tempo, o que pode tornar a longevidade e a sustentabilidade da máquina.

9、O mecanismo auxiliar de mudança de molde, que é equipado com trilho deslizante e barra de suporte, para realizar uma troca rápida, economizar mais tempo e trabalho.

10、temos quatro cilindros amortecedores na estação de perfuração, o que reduz o choque de fixação, para garantir o bom funcionamento da folha.

11、Adote a construção de rodas excêntricas de lado, funcionamento visível, fácil manutenção.

12、O mecanismo de conexão adota bucha de aço resistente ao desgaste, suporta mais peso, gira com mais precisão. E o balanço simétrico garante o paralelismo do funcionamento da máquina, para evitar a abrasão transversal de quatro pilares e tornar a máquina mais longa.

Nº 7 - Estação de empilhamento de TTF-700A

1 、 adote o tipo de empilhamento push down, é econômico atender aos requisitos da maioria dos produtos.

2、O empilhamento é acionado por servo motor, torna mais preciso e eficiente.

3 、 Equipado com correia de transporte removível e substituível, eficiente e conveniente.

4、Dispositivo de haste de sucção substituível, para atender às necessidades de diferentes produtos.

5 、 Equipado com vários dispositivos de silenciador para reduzir o ruído de empilhamento.

6 、 Haste de sucção de alumínio, leve e durável.

PLC

1 、 Interface interativa amigável, é fácil de operar.

2、Grande memória, para atender aos requisitos de grande armazenamento de dados do produto.

3、Os dados do produto são armazenados e lidos através de uma função chave, operação fácil.

4、A tela de toque móvel torna a operação flexível e conveniente.

5、Alta integração, visualização de dados, fácil de controlar.
