Processo de trabalho da máquina de termoformagem de plástico de três estações

Apresentamos brevemente a máquina de termoformagem de plástico de três estações TTF-700A, fornecida pela LITAI. Comparada às máquinas a vácuo convencionais anteriores, a TTF-700A é uma termoformadora de plástico totalmente automática que integra carregamento e transporte de folhas, aquecimento, conformação, corte, empilhamento e rebobinamento. Os produtos finais da TTF-700A terão ampla aplicação em recipientes para alimentos, bandejas para ovos, pratos para mudas, pratos, tampas para café, etc.

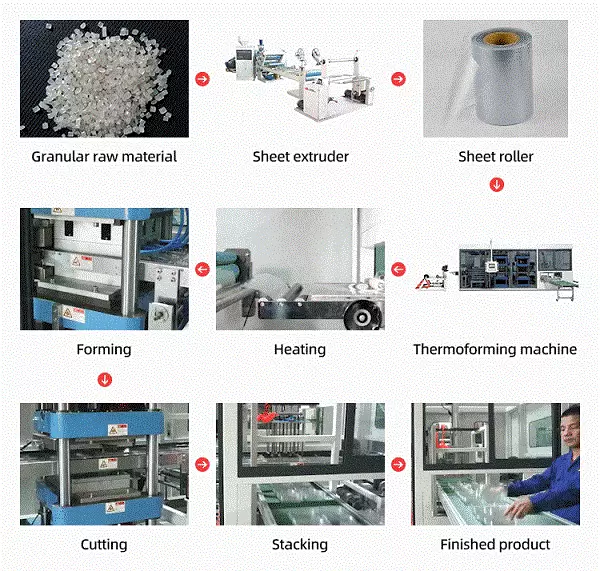

Fluxo de trabalho da máquina de termoformagem de plástico de três estações TTF-700A

Nº 1 - Carregador de folhas TTF-700A

1、Carregar automaticamente, menor custo de recursos humanos;

2、Transporte positivo da folha, reduza a carga do servomotor de transporte;

3、Controle inteligente do interruptor de proximidade, evitando que a folha caia devido ao transporte muito rápido;

4、Estações duplas, grande diâmetro, reduzem a frequência de troca da bobina da folha, melhoram a eficiência da produção.

No. 2 - Transportando parte do TTF-700A

1、O trilho-guia de alumínio está cheio de água resfriada, o que pode resfriar a folha aquecida de forma eficiente, resultando em um transporte estável.

2、A corrente dentada com graus especializados torna a perfuração muito mais fácil, com material especializado - 65Mn, a torna mais forte e durável.

3、Largura ajustável e corrente segmentada, adequada para uma gama mais ampla de larguras de folhas e resolve o problema de flacidez das folhas causado pelo aquecimento.

4、Acionado por servo motor, preciso e eficiente.

No. 3 - Parte de aquecimento do TTF-700A

1、Adote a telha de aquecimento Elstein da marca alemã, com excelente desempenho de isolamento e eficiência de aquecimento, o que resulta em economia de tempo e energia. (Aumente a velocidade em mais de 50% e economize energia em mais de 30%). Com base nisso, o consumo real de energia é de cerca de 30% da potência nominal, o que é incrível e surpreendente.

2、O fogão tem um comprimento de 4 vezes a largura da área de formação, para que a folha possa percorrer uma distância maior em um determinado tempo de plastificação, para melhorar a velocidade e, assim, melhorar a produção.

3、Dividido em duas camadas do fogão com layout otimizado de placas de aquecimento, faz com que a folha seja aquecida de forma completa e uniforme.

4、Todo o fogão é dividido em 44 unidades de controle de temperatura separadas, a precisão é controlável a 1 grau Celsius, para garantir que a folha de cada produto esteja perfeitamente plastificada.

5、Coberto com malha de ferro protetora para evitar que a folha caia sobre o ladrilho de aquecimento e cause um incêndio, sendo seguro e confiável.

No.4 - Estação de Formação do TTF-700A

1、Adote a estrutura de quatro pilares (aço 40Cr) para suporte e placas de molde unibody (aço TQ-600) para guia, o que torna nossa estação de conformação mais forte e estável, com absorção de choque e resistência ao desgaste.

2、Temos quatro cilindros de amortecimento na estação de conformação, o que reduz o choque de fixação, para garantir o bom funcionamento da folha.

3、O desalinhamento de paralelismo entre a placa guia é menor que 0,05 mm, e para o molde, menor que 0,03 mm, muito menor que o valor médio da indústria. Assim, o tamanho dos nossos produtos de conformação será mais preciso, e a parte inferior será mais perfeita.

4. O mecanismo de conexão adota bucha de aço resistente ao desgaste, suporta mais peso e gira com mais precisão. E o giro simétrico garante o paralelismo do funcionamento da máquina, evitando a abrasão transversal dos quatro pilares e prolongando a vida útil da máquina.

5. O mecanismo de assistência para troca de molde, equipado com trilho deslizante e barra de suporte, permite uma troca rápida e economiza mais tempo e trabalho.

6、Acionado por servomotor de alta potência, superprecisão, alta eficiência e baixo ruído.

7、Lubrificação inteligente por uma certa quantidade e tempo, para que a máquina tenha vida útil longa e seja sustentável.

8. A cavidade do molde possui água de resfriamento em seu interior, o que acelera a velocidade de resfriamento e facilita a desmoldagem.

9. A teoria de funcionamento é uma combinação de pressão passiva e negativa com reforço auxiliar no molde por alguns plugues de náilon, o que lhe confere uma capacidade mais poderosa de fabricação de produtos.

10、A estação superior e inferior podem ser ajustadas automaticamente, de forma rápida e conveniente.

11、Adote construção de roda excêntrica, funcionamento visível, fácil manutenção.

No.5 - Estação de perfuração do TTF-700A

1、Adote a estrutura de quatro pilares (aço 40Cr) para suporte e placas de molde unibody (aço TQ-600) para guia, o que torna nossa estação de puncionamento mais forte e estável, com absorção de choque e resistência ao desgaste.

2、Adote construção de roda excêntrica, funcionamento visível, fácil manutenção.

3、Temos quatro cilindros de amortecimento na estação de perfuração, o que reduz o choque de fixação, para garantir o bom funcionamento da folha.

4. O desalinhamento de paralelismo entre a placa guia é inferior a 0,05 mm e, para o molde, inferior a 0,03 mm, muito abaixo da média do setor. Isso tornará o posicionamento dos furos mais preciso e o produto terá uma aparência muito melhor. Além disso, a lâmina de puncionamento terá uma vida útil mais longa.

5、Lubrificação inteligente por uma certa quantidade e tempo, para que a máquina tenha vida útil longa e seja sustentável.

6、Servo de alta potência, que produz maior força de perfuração e produtos muito melhores.

7. O mecanismo de assistência para troca de molde, equipado com trilho deslizante e barra de suporte, permite uma troca rápida e economiza mais tempo e trabalho.

8. O mecanismo de conexão adota bucha de aço resistente ao desgaste, suporta mais peso e gira com mais precisão. E o giro simétrico garante o paralelismo do funcionamento da máquina, evitando a abrasão transversal dos quatro pilares e prolongando a vida útil da máquina.

9、A estação de trabalho não só pode ser ajustada automaticamente para cima e para baixo, mas também pode ser ajustada entre as estações de trabalho que possuem a função anticolisão, ambas tornam todo o sistema de estação de trabalho mais conveniente, rápido e seguro.

10、Lâmina de perfuração separada, fácil de substituir e acessível.

No.6 - Estação de corte de TTF-700A

1、Adote a estrutura de quatro pilares (aço 40Cr) para suporte e placas de molde unibody (aço TQ-600) para guia, o que torna nossa estação de conformação mais forte e estável, com absorção de choque e resistência ao desgaste.

2、O desalinhamento de paralelismo entre a placa guia é menor que 0,05 mm, e para o molde, menor que 0,03 mm, muito menor que o valor médio da indústria. Isso torna o corte dos produtos mais preciso e perfeito.

3、A estação de trabalho não só pode ser ajustada automaticamente para cima e para baixo, mas também pode ser ajustada entre as estações de trabalho que possuem a função anticolisão, ambas tornam todo o sistema de estação de trabalho mais conveniente, rápido e seguro.

4、A lâmina do molde é aquecida pela placa guia de aquecimento, o que torna o produto fácil de cortar e a borda é mais perfeita.

5、A função de alarme de superaquecimento (90°C) na placa guia de aquecimento, que é segura e confiável.

6、Servomotor de alta potência, com força de corte potente, a linha de corte pode atingir 12 metros, para garantir um corte perfeito.

7. A lâmina móvel possui uma função de guia de posicionamento, o que torna o corte do produto mais preciso.

8. O sistema de lubrificação inteligente pode lubrificar por uma certa quantidade e tempo, o que pode aumentar a longevidade e a sustentabilidade da máquina.

9. O mecanismo de assistência para troca de molde, equipado com trilho deslizante e barra de suporte, permite uma troca rápida e economiza mais tempo e trabalho.

10、temos quatro cilindros de buffer na estação de perfuração, o que reduz o choque de fixação, para garantir o bom funcionamento da folha.

11、Adote construção de roda excêntrica, funcionamento visível, fácil manutenção.

12. O mecanismo de conexão adota bucha de aço resistente ao desgaste, suporta mais peso e gira com mais precisão. E o giro simétrico garante o paralelismo do funcionamento da máquina, evitando a abrasão transversal dos quatro pilares e prolongando a vida útil da máquina.

No.7 - Estação de Empilhamento de TTF-700A

1、Adote o tipo de empilhamento push down, é econômico e atende aos requisitos da maioria dos produtos.

2、O empilhamento é acionado por servomotor, o que torna o processo mais preciso e eficiente.

3、Equipado com correia transportadora removível e substituível, eficiente e conveniente.

4、Dispositivo de haste de sucção substituível, para atender às necessidades de diferentes produtos.

5、Equipado com vários dispositivos silenciadores para reduzir o ruído de empilhamento.

6、Haste de sucção de alumínio, leve e durável.

CLP

1、Interface interativa amigável, fácil de operar.

2、Grande memória, para atender aos requisitos de armazenamento de grandes dados de produtos.

3、Os dados do produto são armazenados e lidos por meio de uma função de tecla, fácil operação.

4、A tela sensível ao toque móvel torna a operação flexível e conveniente.

5、Alta integração, visualização de dados, fácil de controlar.
