EQUIPAMENTOS AUXILIARES

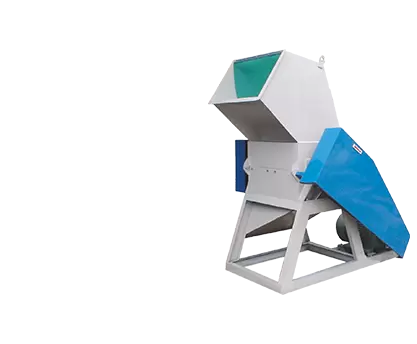

Britador TP-650
Folha de resíduos de britagem
Extrusora de chapas
Fabricação e vendas da indústria e comércio
Capacidade de britagem: 300 kg/h
Diâmetro: 10,5 mm
Lâmina ondulada: 6 peças
Lâmina fixa: 4 unidades
Potência do motor: 15 kW
Fonte de alimentação: 3PH-380V/50Hz
Dimensão: C1600 x L1200 x A2000 mm
Peso: 500 kg

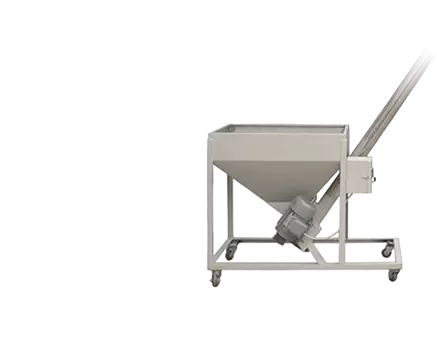

EQUIPAMENTOS AUXILIARESAlimentador AutomáticoAlimentação automática de material
ZD-2000Modelo: ZD-2000
Produção máxima (uma hora): 2000 kg
Potência nominal: 2,3 kW
Fonte de alimentação: 3PH-380V/50Hz
Dimensione a parte da base: C900xL900xA700mm
Dimensão do tubo de aço inoxidável: L1400*D133mm
Método de alimentação: alimentação por parafuso
EQUIPAMENTOS AUXILIARESMisturadorMistura de resíduos e novos materiais
TJB-1100Funil: 1100 mm
Potência do motor: 2,2 kW
Fonte de alimentação: 3PH-380V/50Hz
Por saída máxima (uma vez): 125 kg
Por saída máxima (uma hora): 500 kg
Dimensão: C1100xL1100xA1050mm
Peso: 125 kg
EQUIPAMENTOS AUXILIARESTorre de resfriamentoResfriando os três rolos
30TModelo: 30T
Altura: 2300 mm
Diâmetro: 1800 mm
Potência do motor: 1,1 kW
Fonte de alimentação: 3PH-380V/50Hz
Capacidade: 30T
Peso: 100 kg
PARÂMETRO TÉCNICO PRINCIPAL
| Modelo |
Alta segurança
Alta estabilidade
Baixo ruído
Baixa energia
consumo
Alta utilização
Totalmente automático

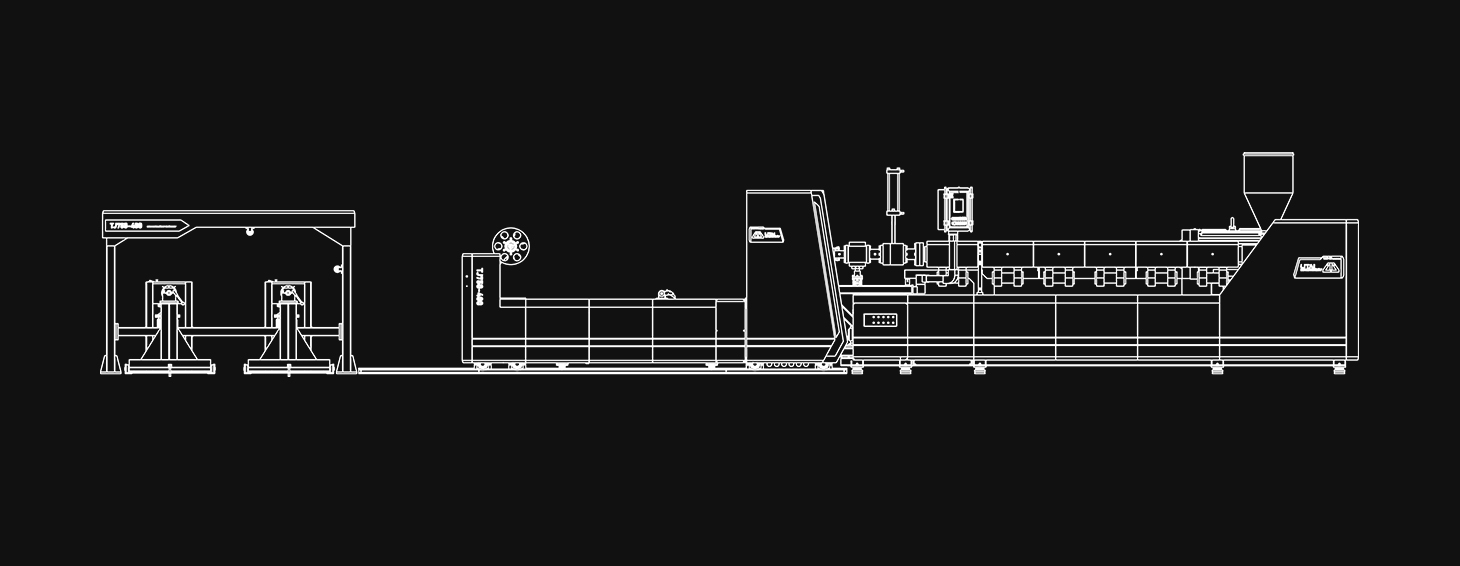

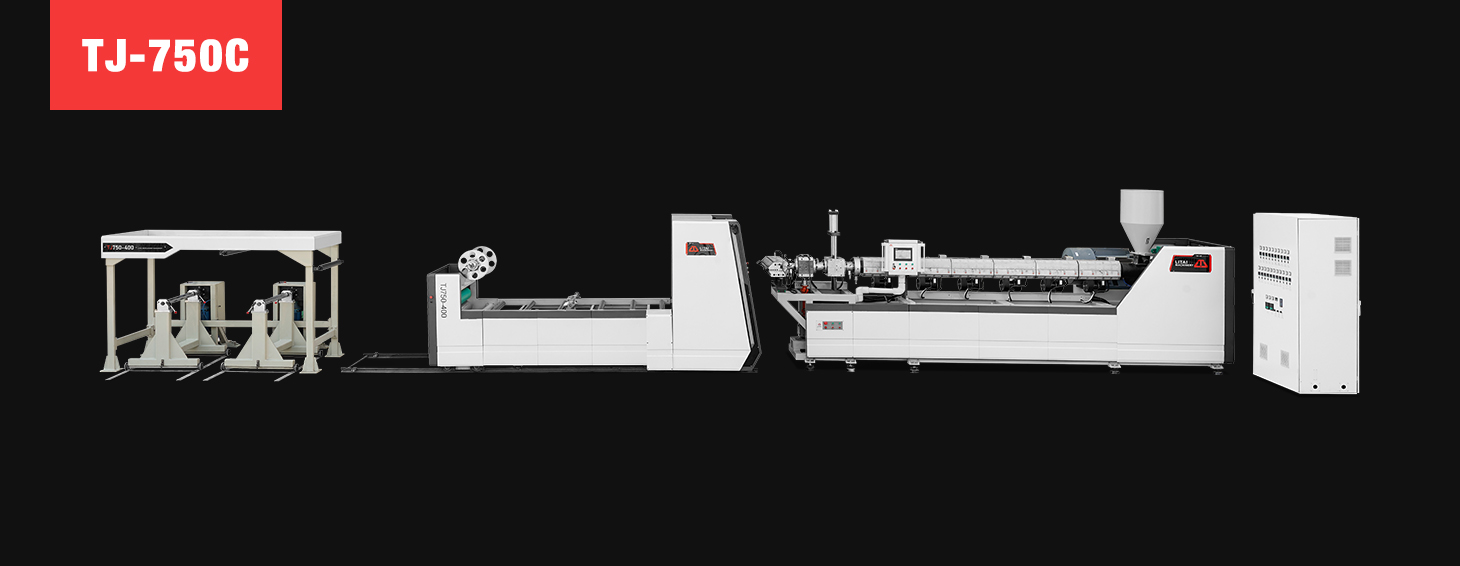

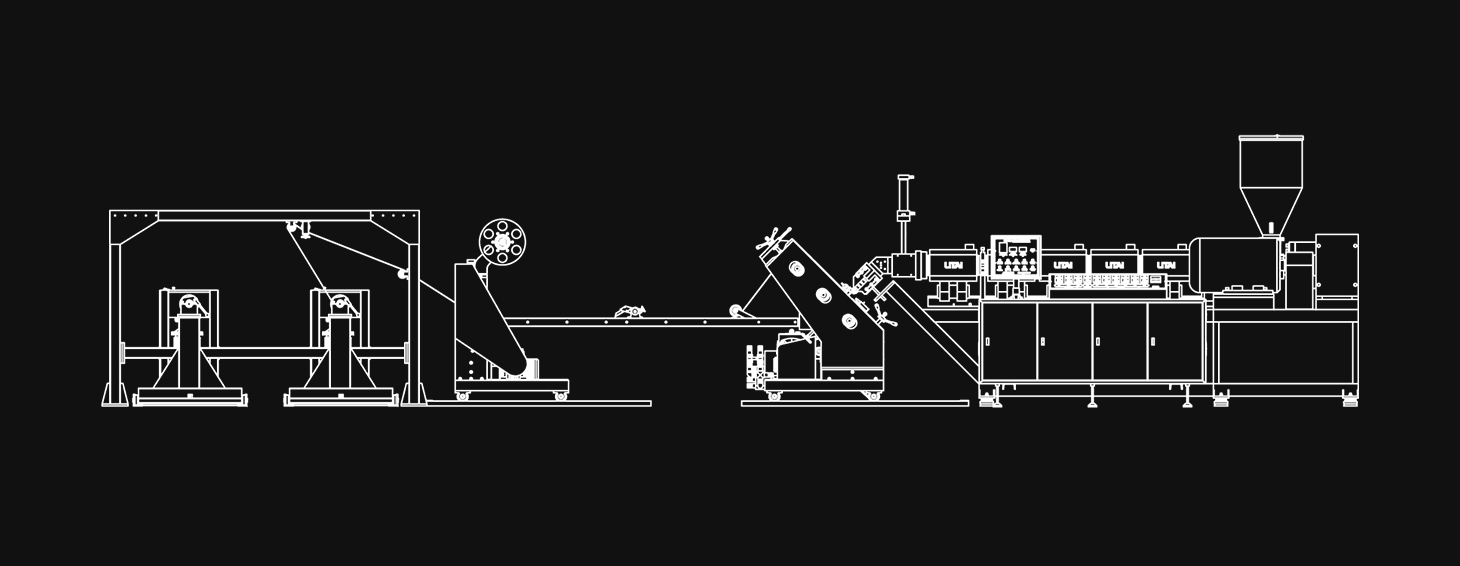

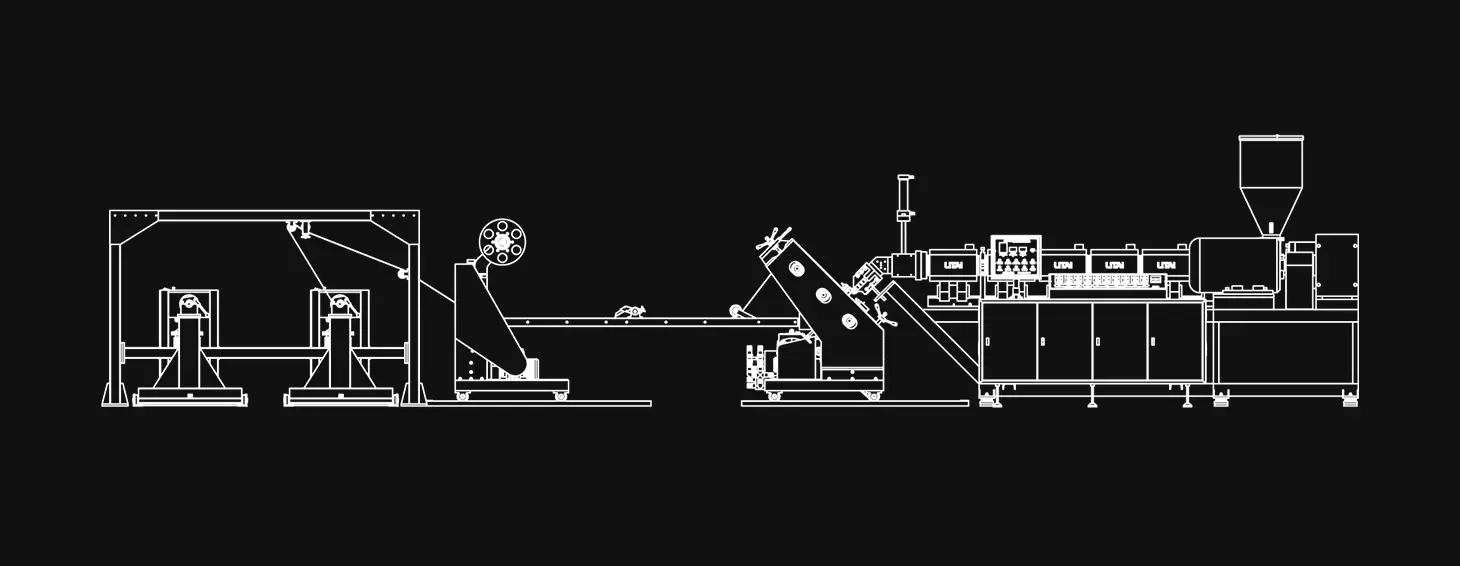

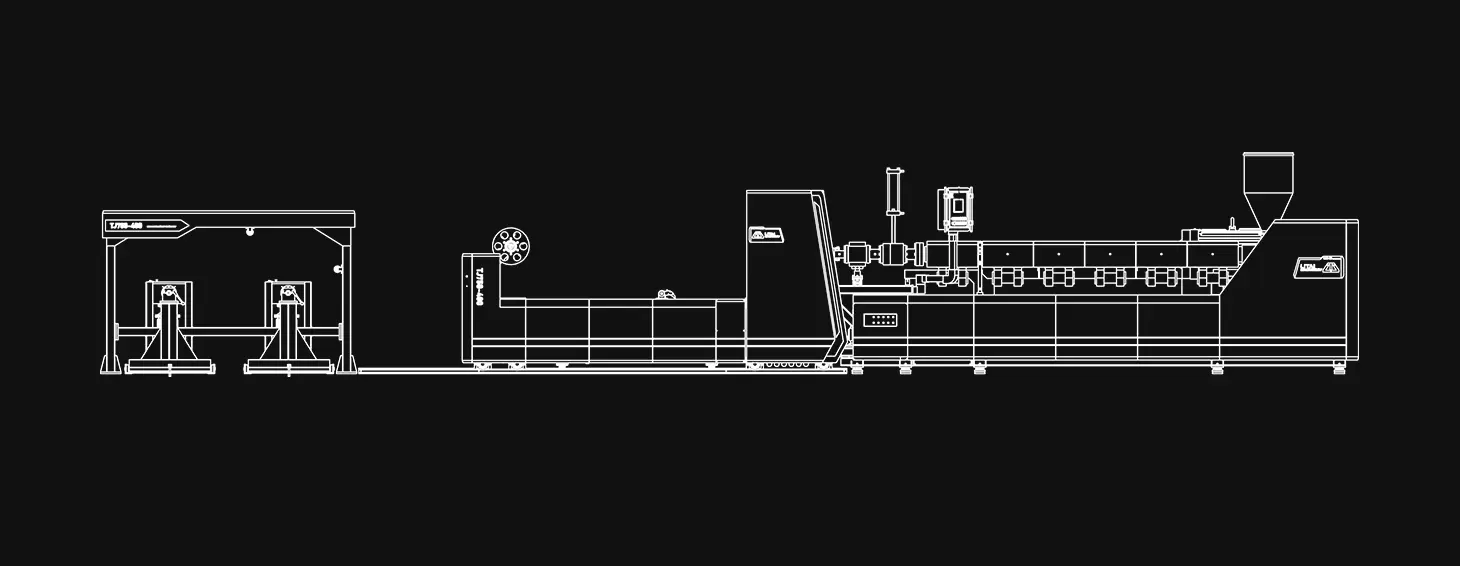

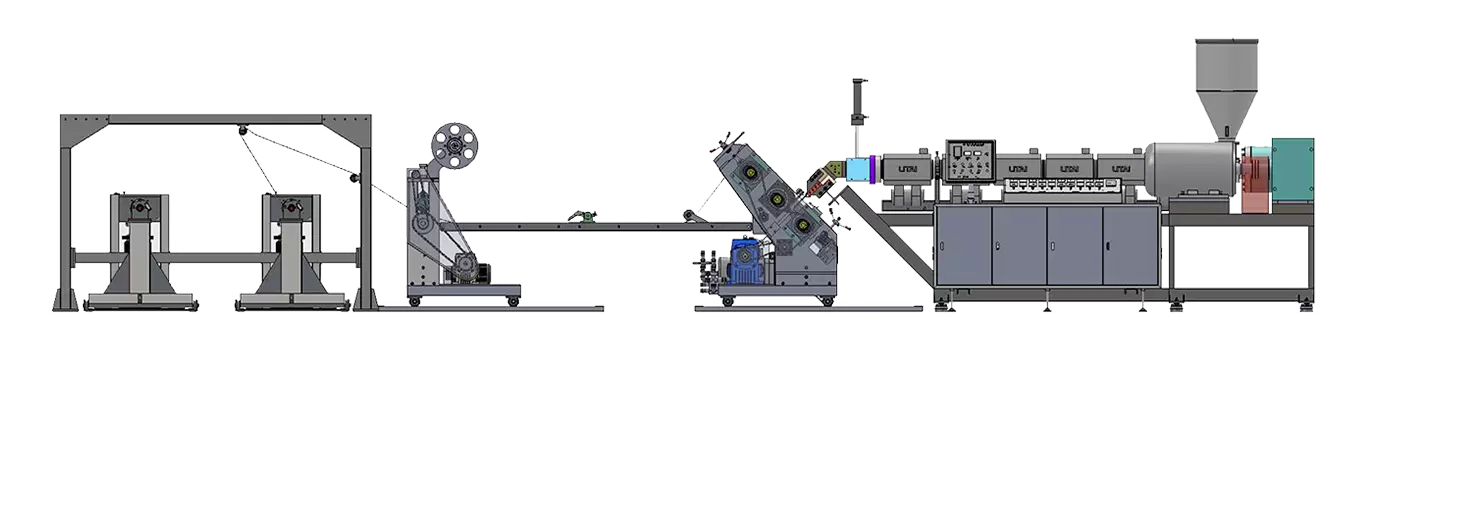

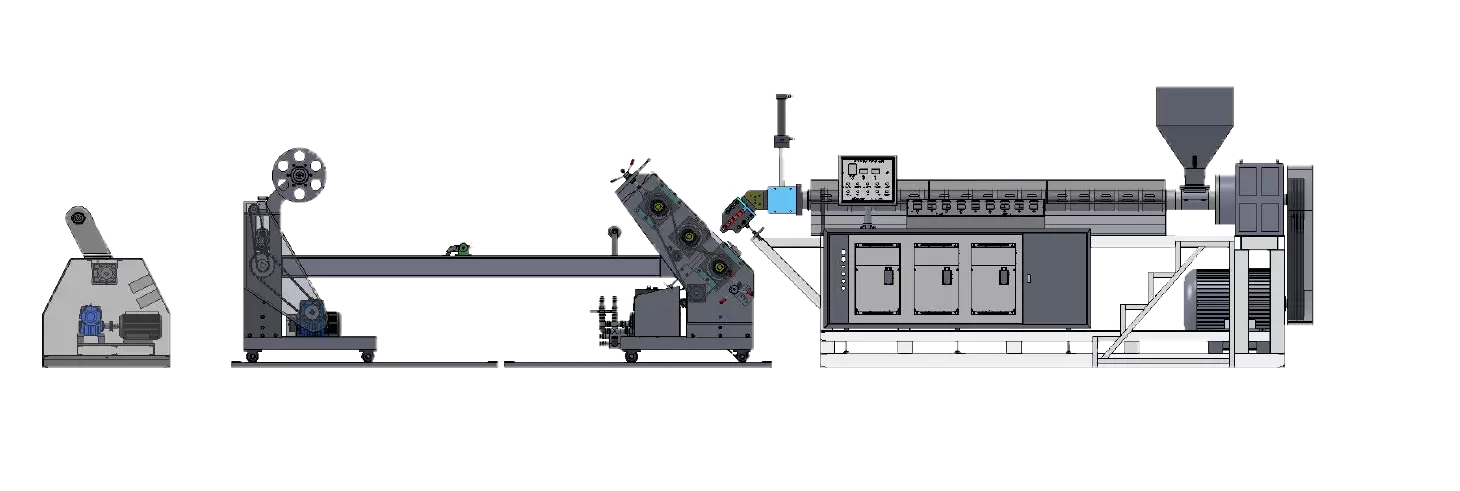

Diagrama de linha TJ-750C

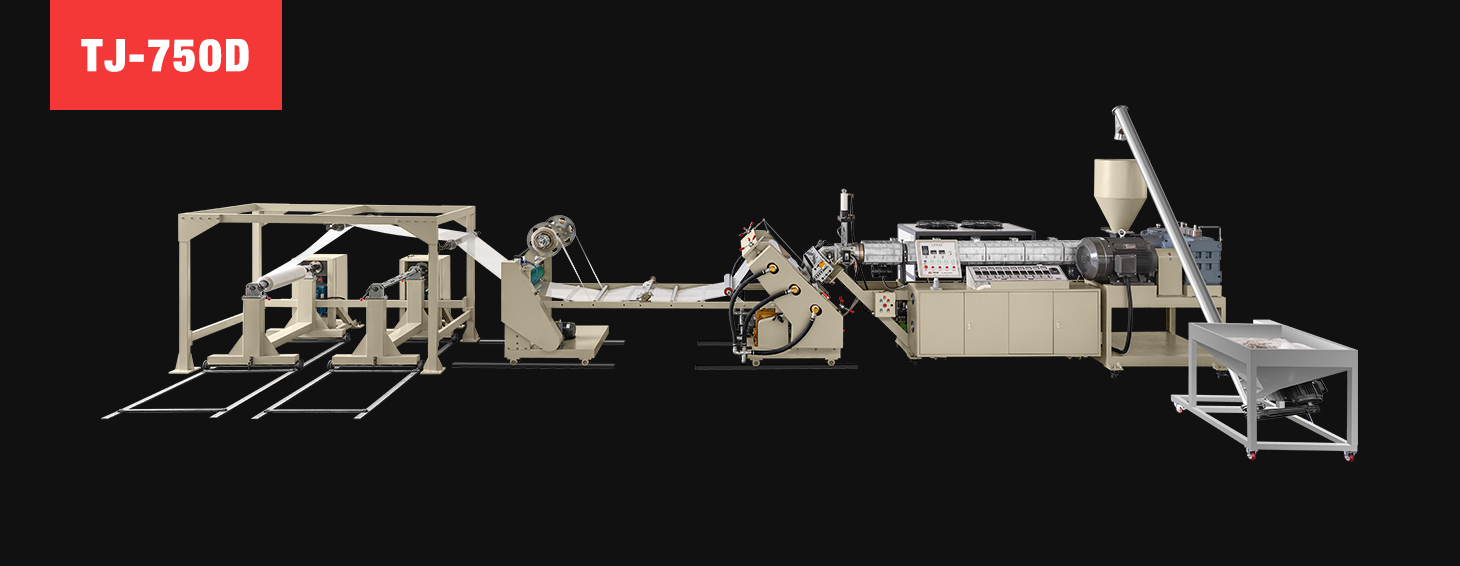

Diagrama de linha TJ-750D
Diagrama de linha TJS-750
Inscrição
A extrusora de chapas é composta por extrusão, calandragem, tração e laminação. As peças principais são resistentes à abrasão, resistentes à corrosão, resistentes a altas temperaturas por tratamento especial de alta qualidade. A força de baixa resistência no canal de extrusão da cabeça da matriz torna a espessura da chapa uniforme, o tanque espiral interno em três rolos garante um resfriamento eficaz e é fácil de trocar e instalar o trocador de rede com a unidade de pressão hidráulica, sem necessidade de parar a máquina. A máquina extruda grânulos PP/PS para folha PP/PS com cor única, que é usada para produzir produtos plásticos por máquinas termoformadoras de plástico, como copos, recipientes para alimentos, bandejas, pratos, tigelas, tampas, etc.
-

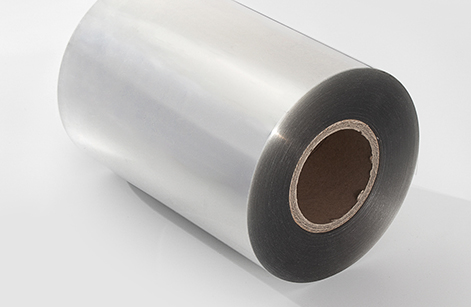

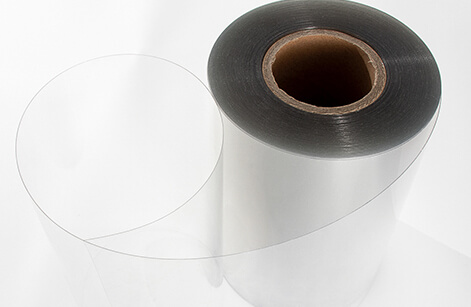

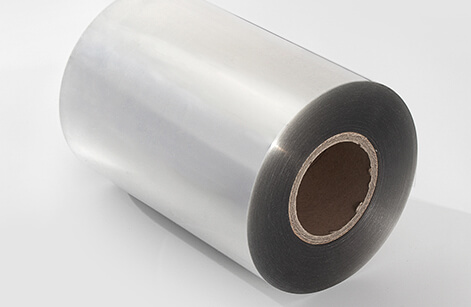

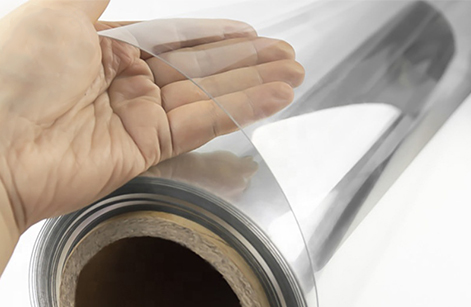

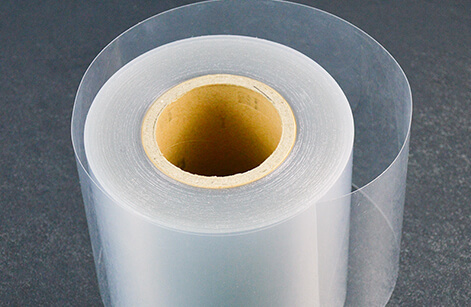

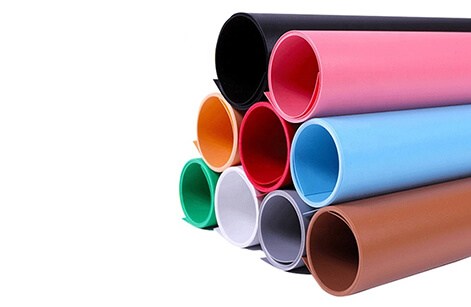

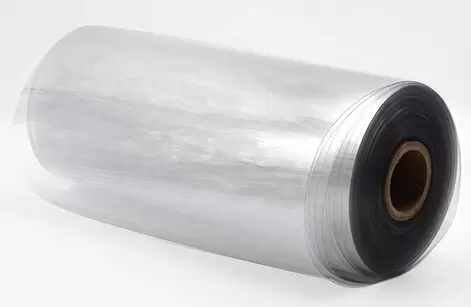

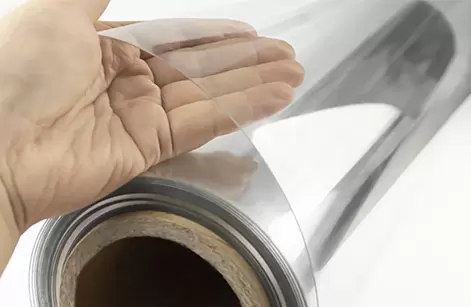

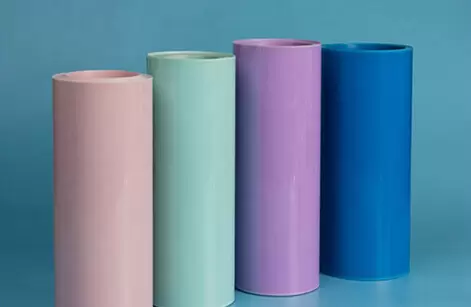

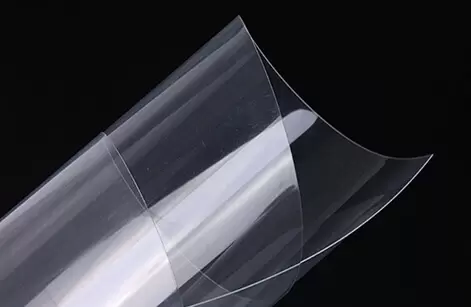

Folha PS transparente -

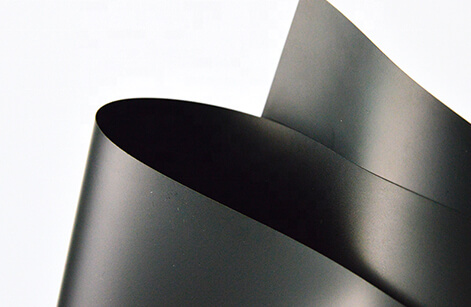

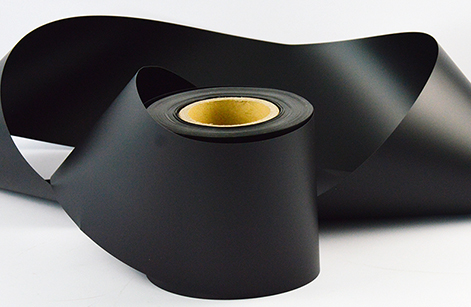

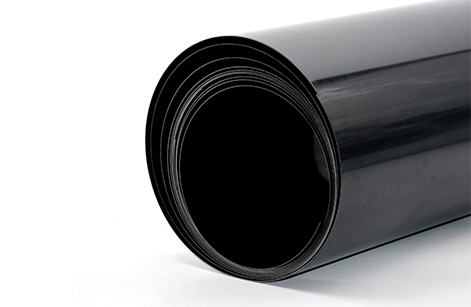

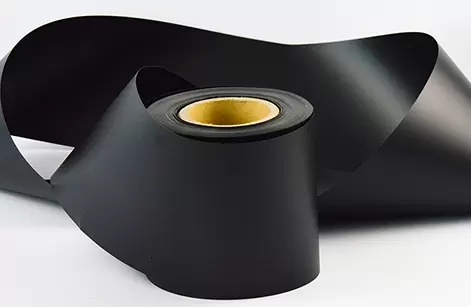

folha PS preta -

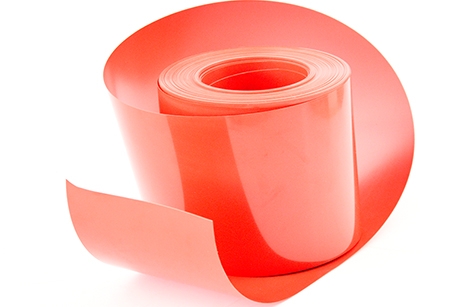

Folha PS vermelha -

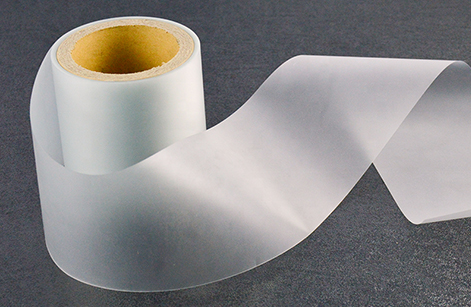

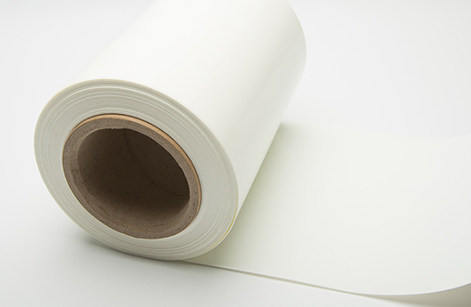

Folha PS branca leitosa -

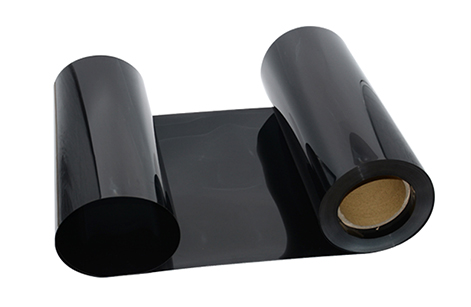

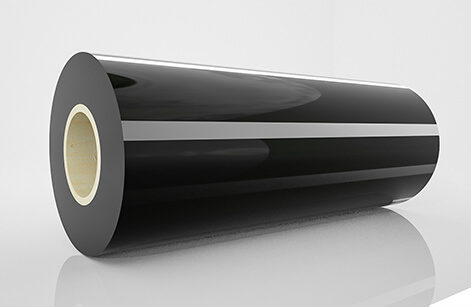

Folha PS preta -

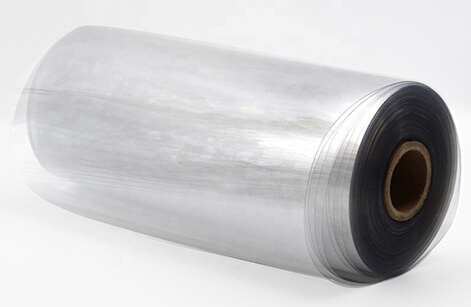

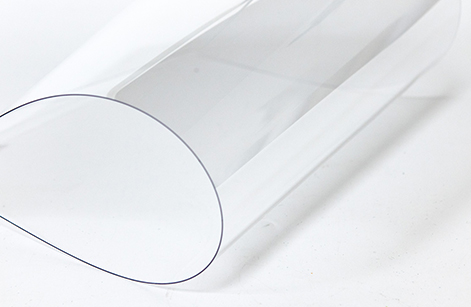

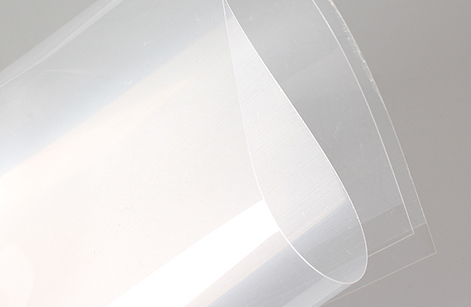

Folha PS transparente -
Folha PS transparente -
Folha PS transparente -
Folha PS preta -

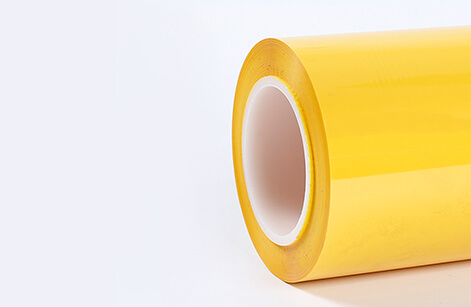

Folha PS amarela -
Folha PS transparente -
Folha PS transparente -

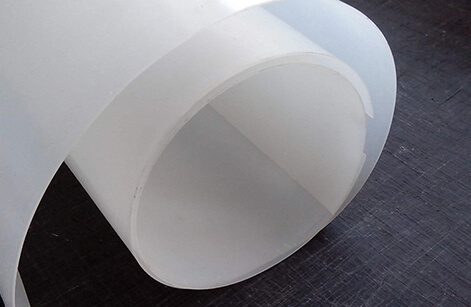

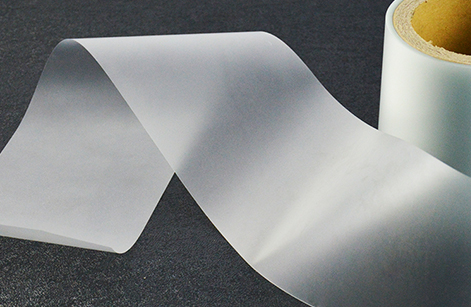

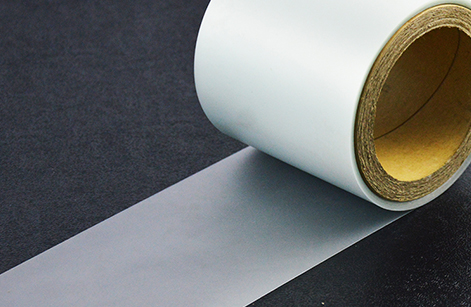

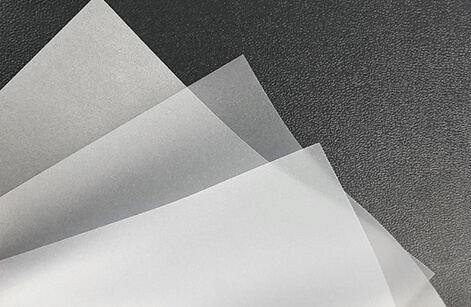

Folha PS leitosa -
Folha PS leitosa -
Folha PS transparente -

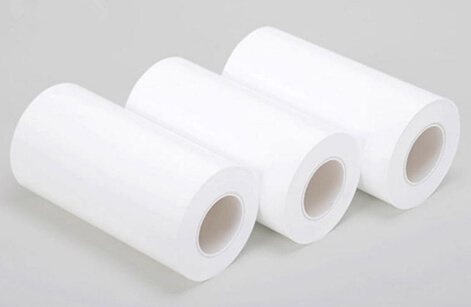

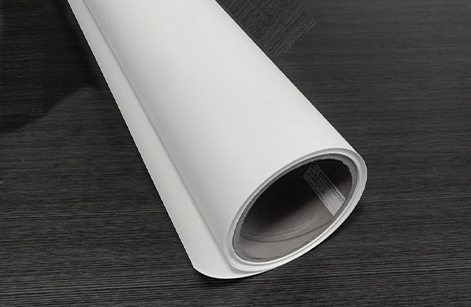

Folha branca de PS -
Folha de PP branca -

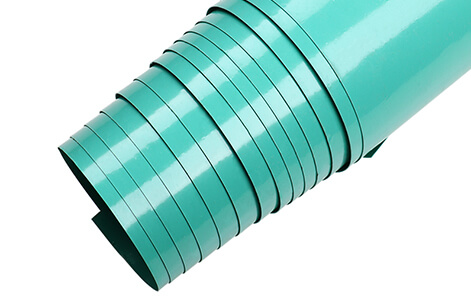

Folha PP verde -
Folha PP multicolorida -
Folha PP transparente -
Folha de PP branca -

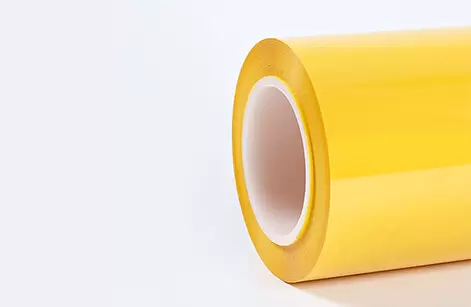

Folha PP amarela -
Folha de PP preta -
Folha de PP preta -
Folha PP multicolorida -
Folha de PP branca leitosa -
Folha PP multicolorida -
Folha de PP leitosa -
Folha PP transparente -
Caixa para conservar fresco -
Caixa de biscoitos -
Caixa de bolo

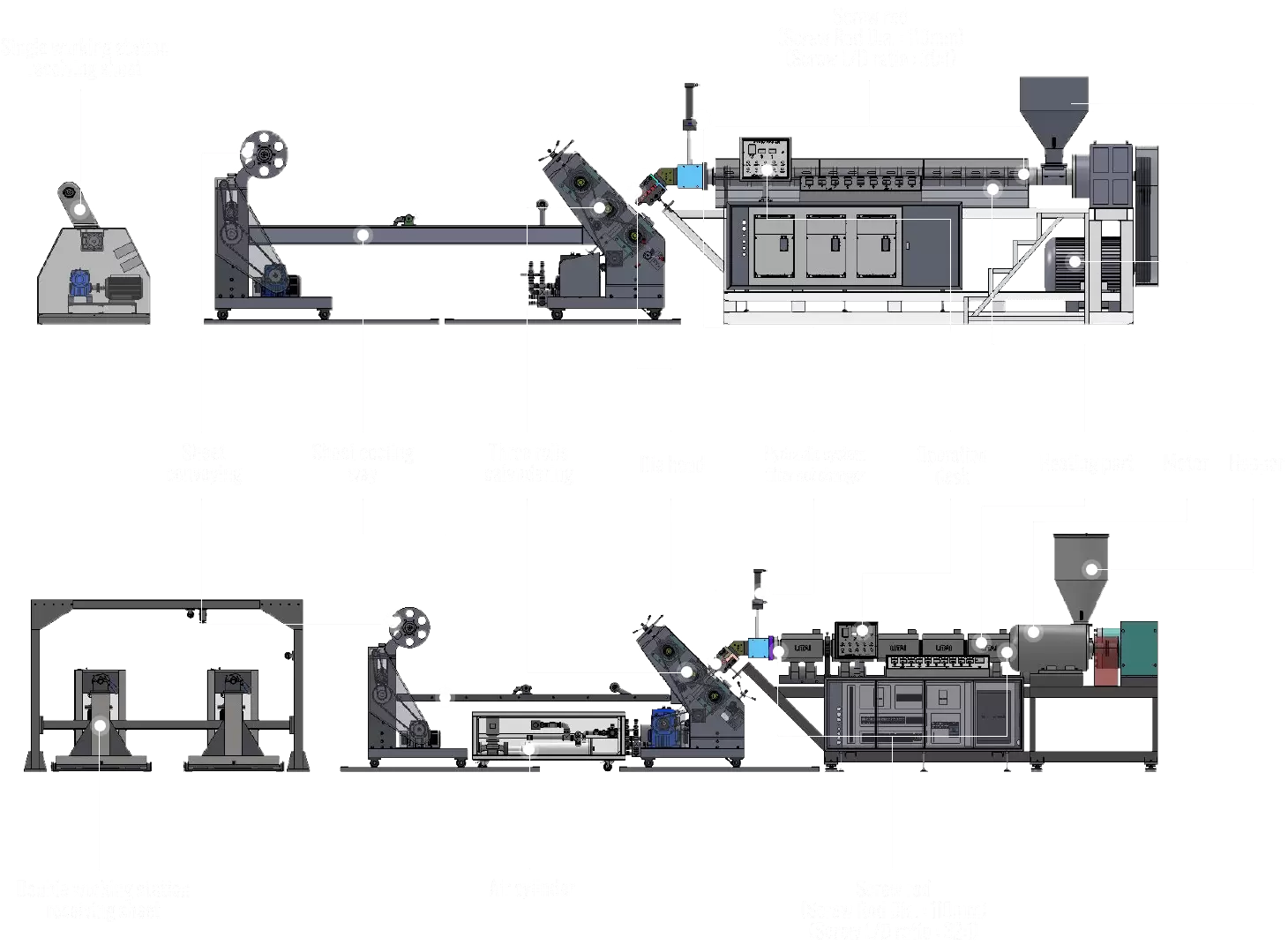

Estação de trabalho única
haste de parafuso de folha de recebimento
(Diâmetro da haste do parafuso: 110 mm)
(Relação L/D do parafuso: 30:1)
haste de parafuso de folha de recebimento
(Diâmetro da haste do parafuso: 110 mm)
(Relação L/D do parafuso: 30:1)
- Estação de trabalho única
folha de recebimento
- Folha
transportando
- Resfriamento de chapas
caminho
- Três rolos
calandragem
- Cabeça de matriz

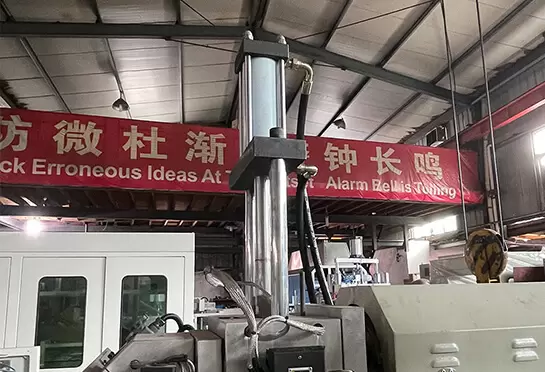

- Sistema hidráulico
trocador de rede de filtro

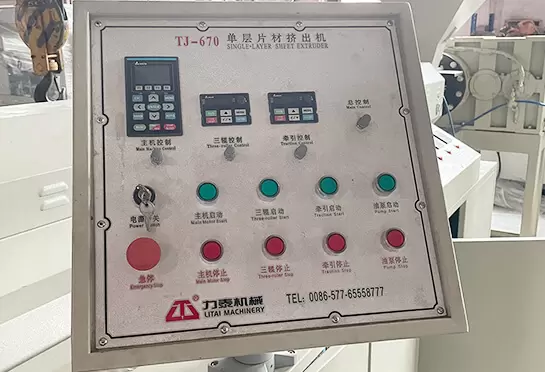

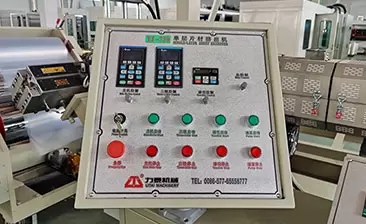

- Operação
mesa
- Haste de parafuso
(Diâmetro da haste do parafuso: 110 mm)
(Relação L/D do parafuso: 30:1) - Haste de parafuso
(Diâmetro da haste do parafuso: 110 mm)
(Relação L/D do parafuso: 30:1) - Parte de aquecimento

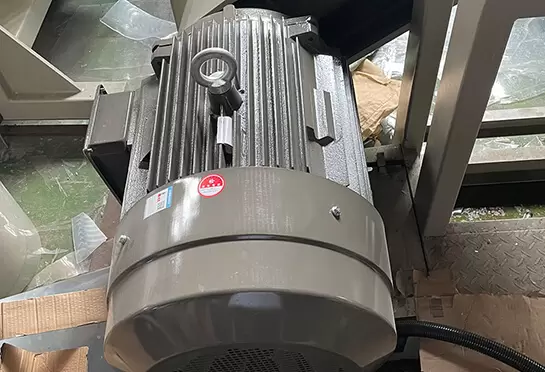

- Motor
- Funil
Folha
transportando
transportando
Folha
transportando
transportando
Resfriamento de chapas
caminho
caminho
Resfriamento de chapas
caminho
caminho
Três rolos
calandragem
calandragem
Três rolos
calandragem
calandragem
Cabeça de matriz
Cabeça de matriz
Sistema hidráulico
trocador de rede de filtro
trocador de rede de filtro
Sistema hidráulico
trocador de rede de filtro
trocador de rede de filtro
Operação
mesa
mesa
Operação
mesa
mesa
Parte de aquecimento
Parte de aquecimento

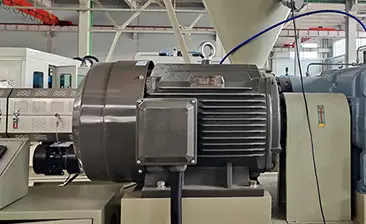

Motor
Motor
Funil
Funil
- Estação de trabalho dupla
folha de recebimento
- Folha
transportando
- Cilindro de ar
- Resfriamento de chapas
caminho
- Três rolos
calandragem
- Cabeça de matriz
- Sistema hidráulico
trocador de rede de filtro
- Operação
mesa
- Parte de aquecimento
- Motor
- Funil
- Haste de parafuso
(Diâmetro da haste do parafuso: 110 mm)
(Relação L/D do parafuso: 32:1) - Haste de parafuso
(Diâmetro da haste do parafuso: 110 mm)
(Relação L/D do parafuso: 32:1)
Estação de trabalho dupla
folha receptora Cilindro de ar Haste helicoidal
(Diâmetro da haste do parafuso: 110 mm)
(Relação L/D do parafuso: 32:1)
folha receptora Cilindro de ar Haste helicoidal
(Diâmetro da haste do parafuso: 110 mm)
(Relação L/D do parafuso: 32:1)
RESUMO DA MÁQUINA

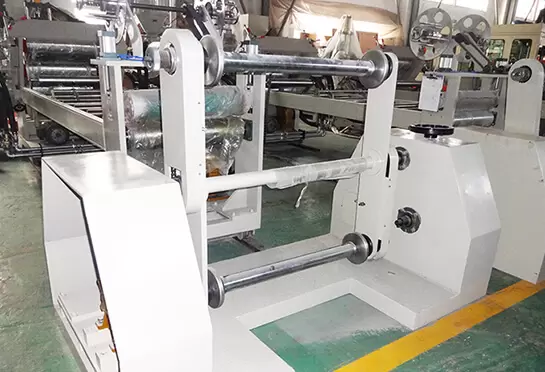

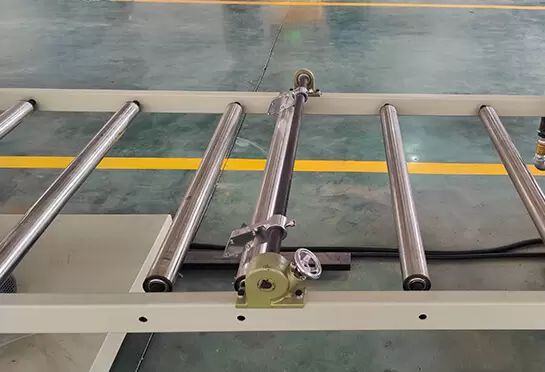

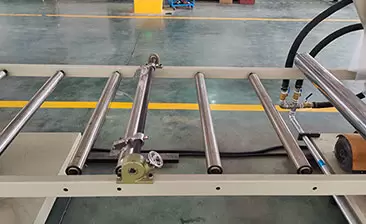

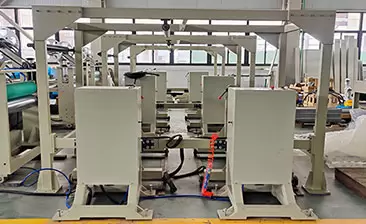

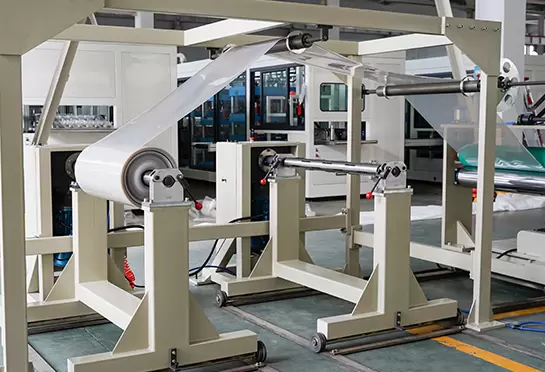

- A peça de enrolamento de estação dupla adota comutação do tipo carrinho, rolo de enrolamento com eixo de gás, fácil desmontagem, alta eficiência, baixa intensidade de trabalho.

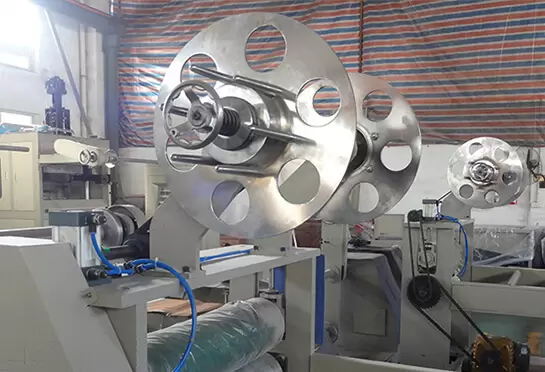

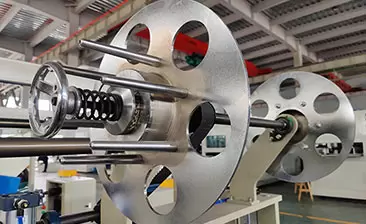

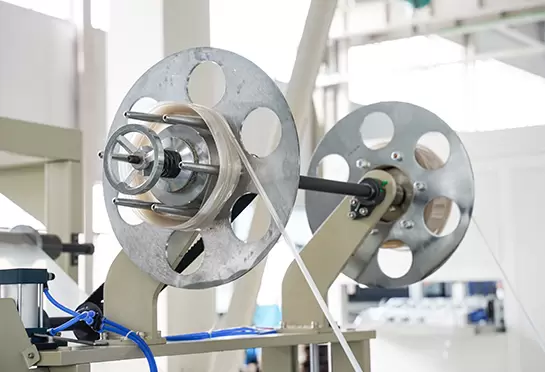

- Enrolamento de material de borda: enrolamento do material de borda cortada em feixes.

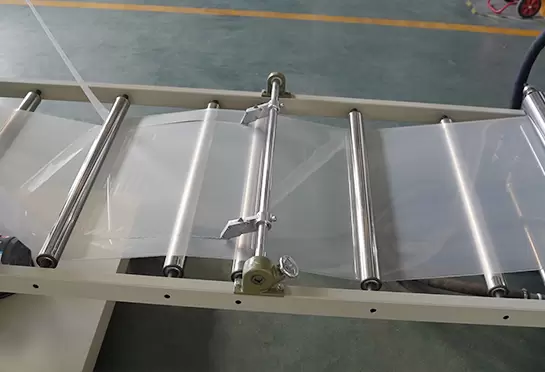

- Função da estrutura de resfriamento: transição de resfriamento, remova o excesso de sucata, obtenha a folha de largura necessária. Cilindros e cortadores em excesso.

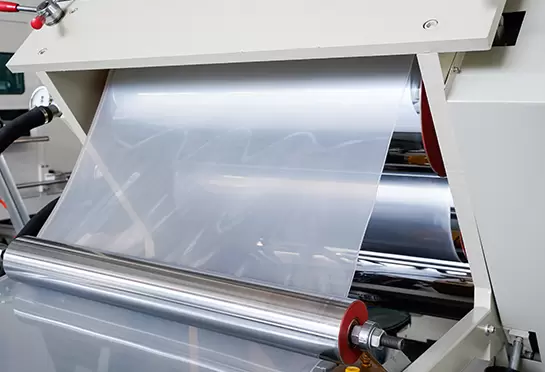

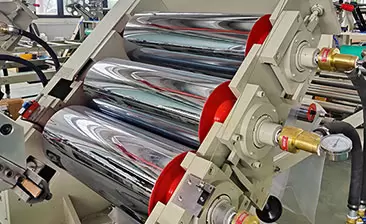

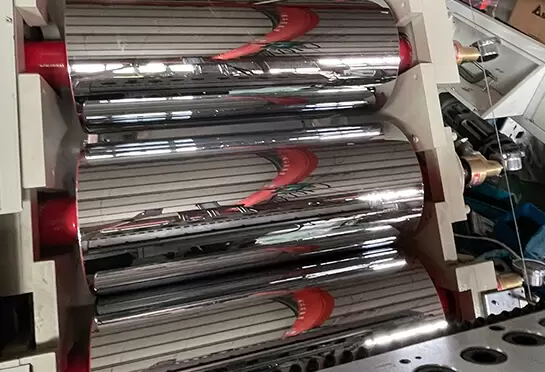

- Peça de três rolos pressionando a matéria-prima extrudada pela matriz em forma de placa e resfriando para formar; três rolos são três rolos oblíquos, estrutura simples, fácil operação e manutenção.

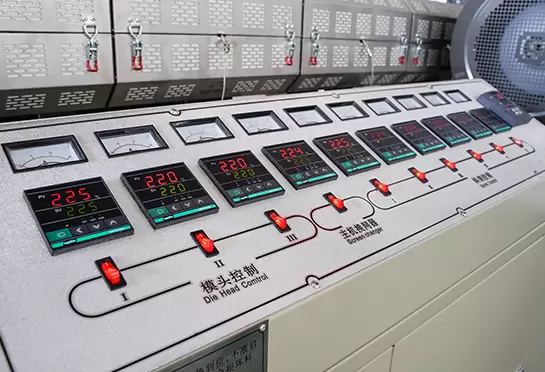

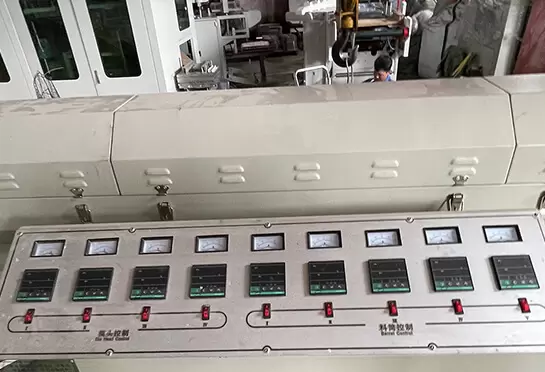

- A máquina adota o sistema de temperatura PID, mostra alta precisão e tolerância de controle de temperatura ＜1℃.

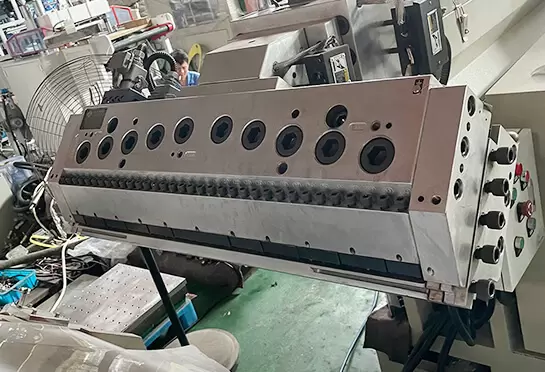

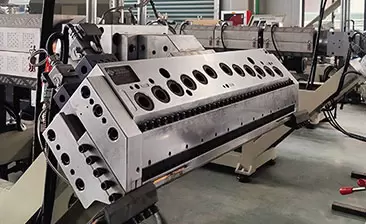

- Matriz de extrusão oblíqua de 45°: Força de baixa resistência no canal de extrusão da cabeça da matriz torna a espessura da chapa uniforme.

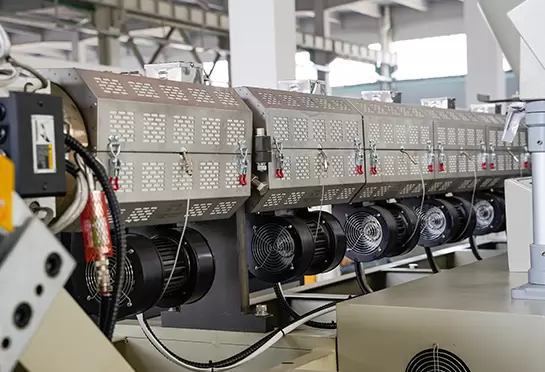

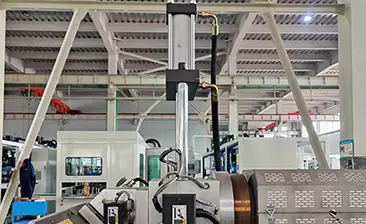

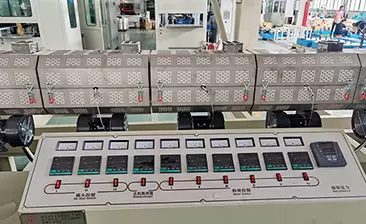

- Parte de aquecimento de folha: aquecimento de material plástico; extrusão do material para o trocador de tela após a filtragem. Com dureza ideal, forte resistência à corrosão e longa vida útil.

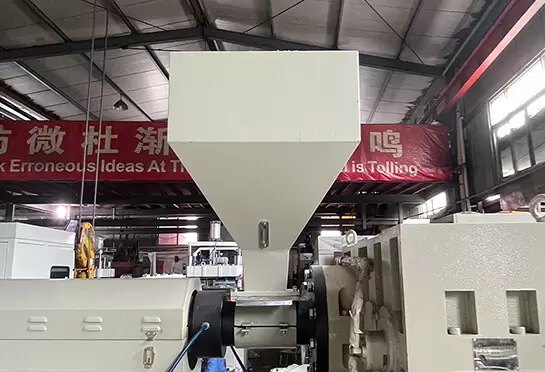

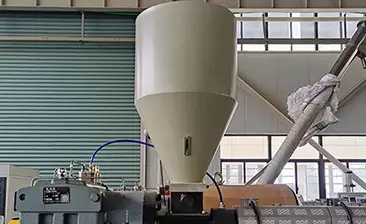

- Tremonha: A parte de alimentação e aquecimento possui interruptor optoeletrônico para evitar erros de operação no processo de produção.
A peça de enrolamento de estação dupla adota comutação do tipo carrinho, rolo de enrolamento com eixo de gás, fácil desmontagem, alta eficiência, baixa intensidade de trabalho.
Enrolamento de material de borda: enrolamento do material de borda cortada em feixes.
Função da estrutura de resfriamento: transição de resfriamento, remova o excesso de sucata, obtenha a folha de largura necessária. Cilindros e cortadores em excesso.
Peça de três rolos pressionando a matéria-prima extrudada pela matriz em forma de placa e resfriando para formar; três rolos são três rolos oblíquos, estrutura simples, fácil operação e manutenção.
A máquina adota o sistema de temperatura PID, mostra alta precisão e tolerância de controle de temperatura ＜1℃.
Matriz de extrusão oblíqua de 45°: Força de baixa resistência no canal de extrusão da cabeça da matriz torna a espessura da chapa uniforme.
Parte de aquecimento de folha: aquecimento de material plástico; extrusão do material para o trocador de tela após a filtragem. Com dureza ideal, forte resistência à corrosão e longa vida útil.

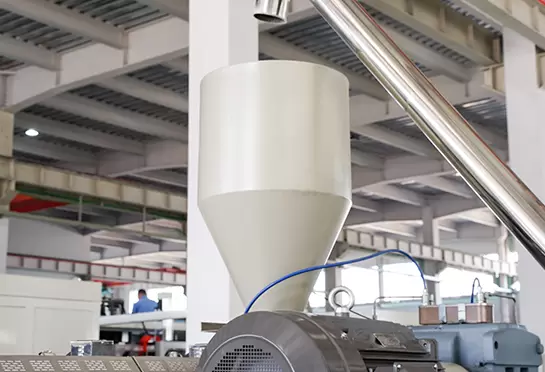

Tremonha: A parte de alimentação e aquecimento possui interruptor optoeletrônico para evitar erros de operação no processo de produção.
